Composition de l'interface PROFINET
①
②
③
④
⑤
⑥
⑦
⑧

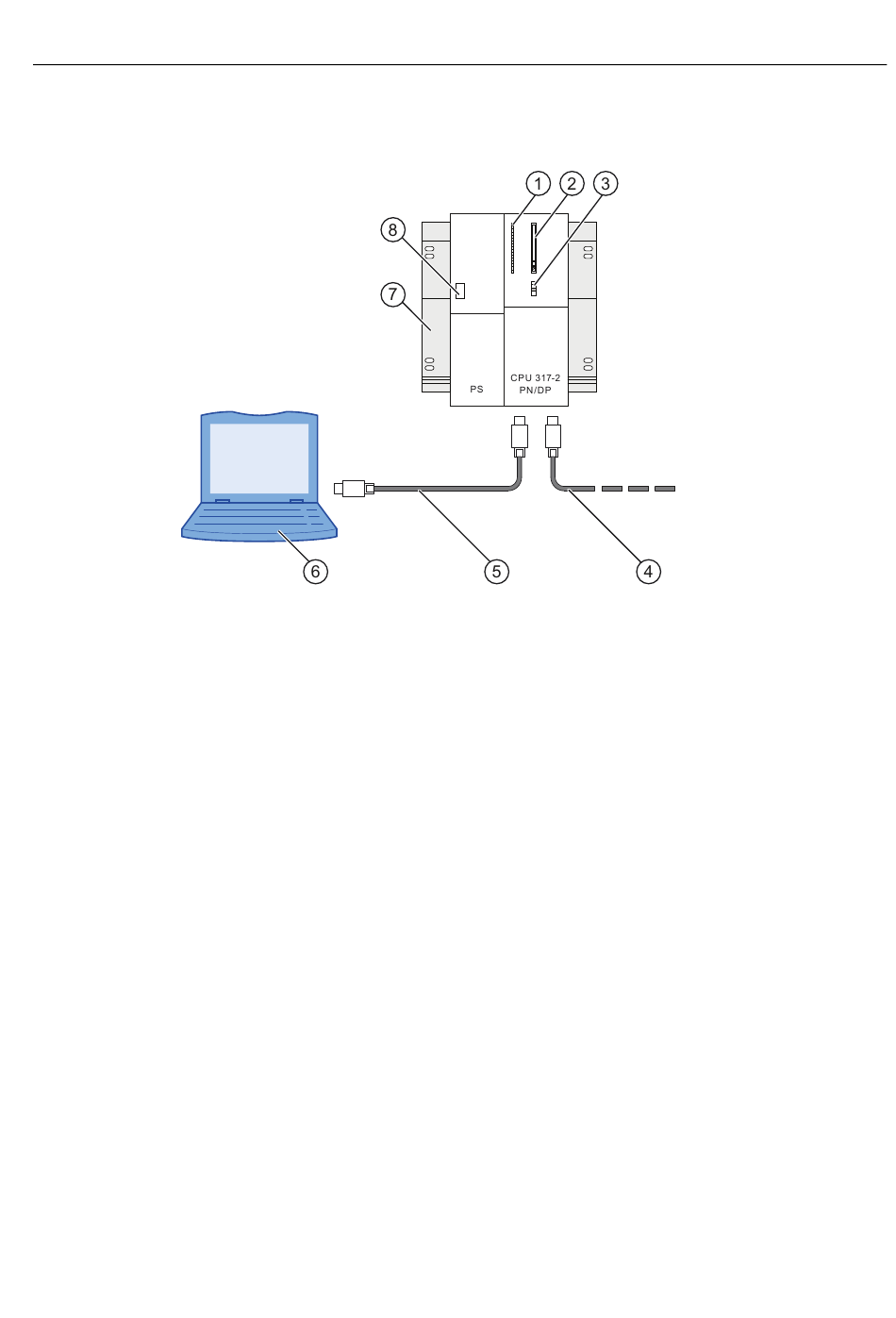

Figure 2-1
CPU 314C-2 PN/DP, 315-2 PN/DP, 317-2 PN/DP, 319-3 PN/DP : Configuration de l'interface PROFINET
Mise en route, 08/2011, A5E00268428-04
Indicateurs d'états et d'erreurs
Logement pour la micro-carte mémoire SIMATIC
Commutateur de mode de fonctionnement
Câble Industrial Ethernet à paire torsadée pour connexion à d'autres appareils PROFINET
Câble Industrial Ethernet à paire torsadée pour connexion à l'interface PN X2
Console de programmation (PG) avec logiciel STEP 7
Profilé support
Alimentation MARCHE/ARRET
Configuration avec la CPU 317-2 PN/DP
Préparation
9
