Notes pour les installateurs
Les câbles de communication devront être connectés aux bornes de l'unité extérieure maître indiqués sur la Figure
3-9.5 et dans le Tableau 3-9.1.
Mise en garde
▪ Les câbles de communication dispose de polarité. Il faudra raccorder les pôles correctement et avec soin.
Figure 3-9.5 : Bornes de communication de l'unité extérieure
maître
9.4 Exemple de câblage

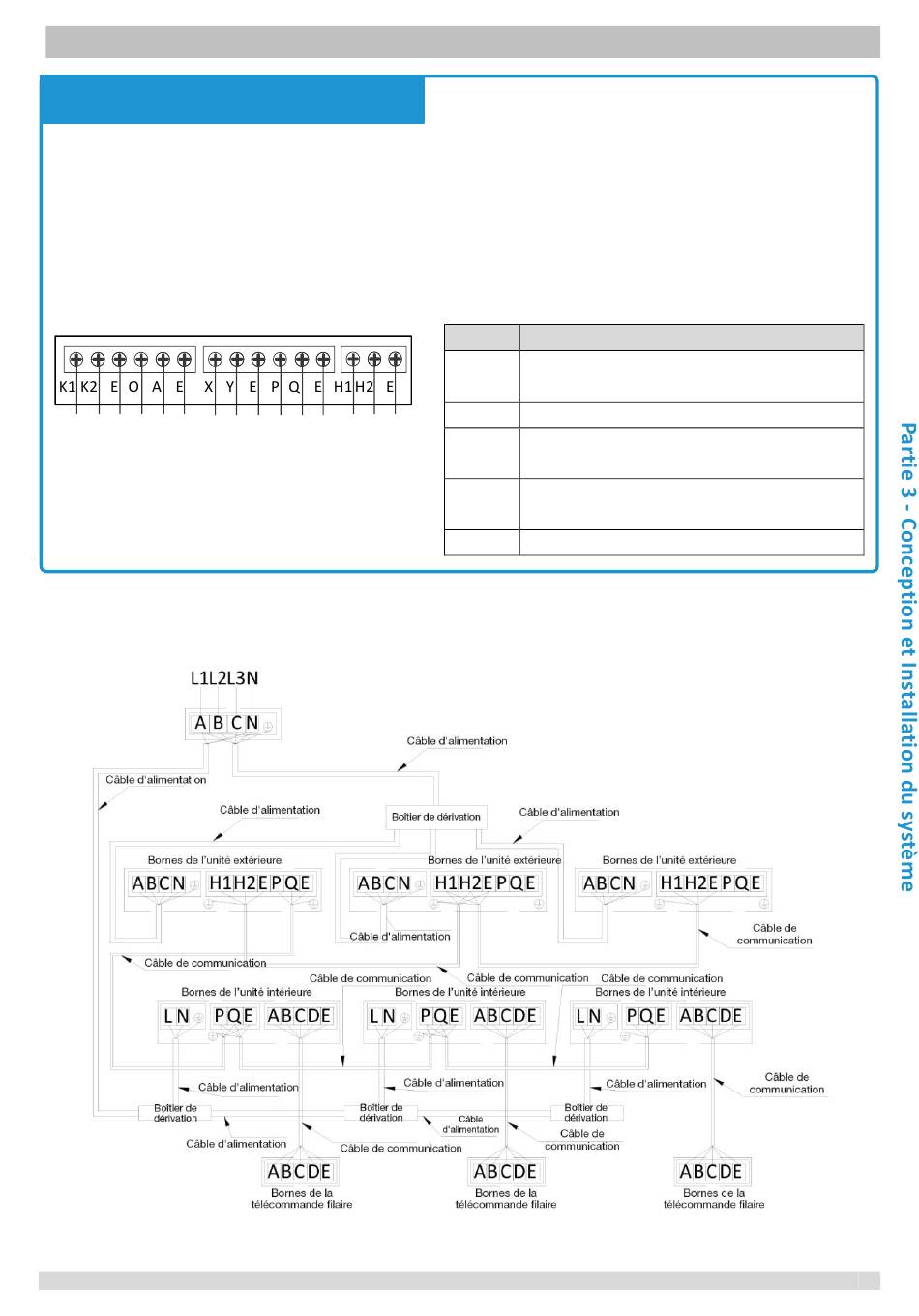

Figure 3-9.6 : Alimentation du système et exemple de câblage de communication
201702

Tableau 3-9.1 : Raccords de communication
Bornes
K1 K2 E Raccorder au dispositif de contrôle centralisé de l'unité
extérieure
O A E Raccorder au compteur électrique numérique
X Y E Raccorder au dispositif de contrôle centralisé de l'unité
intérieure
P Q E Raccorder entre les unités intérieures et l'unité
extérieure maître
H1 H2 E Raccorder entre les unités extérieures
