5.9 Test d'étanchéité au gaz
5.9.1 Objectif
Afin d'éviter tout défaut provoqué par une fuite de réfrigérant, un test d'étanchéité au gaz devra être réalisé avant la mise
en service du système.
5.9.2 Procédure
Notes pour les installateurs
Attention
Seul de l'azote sec devra être utilisé pour le test d'étanchéité au gaz. L'oxygène, l'air, les gaz inflammables et les
gaz toxiques ne doivent pas être utilisés pour le test d'étanchéité au gaz. L'utilisation de ce type de gaz pourrait
provoquer un départ de feu ou une explosion.
Procédure
La test d'étanchéité au gaz se présente comme suit :
Étape 1
▪ Une fois que le système de tuyauterie est terminé et que les unités intérieures et extérieures ont été reliées,
vider le tuyau à -0,1 MPa.
Étape 2
▪ Remplir la tuyauterie de l'unité intérieure d'azote à 0,3 MPa par les pointeaux situés sur les vannes d'arrêt le
gaz ou de liquide et laisser pendant 3 minutes minimum (ne pas ouvrir les vannes gaz-liquide ou les vannes
d'arrêt de gaz). Observer la jauge de pression pour vérifier qu'il n'y a pas de fuites importantes. En cas de
fuite importante, la jauge de pression chutera rapidement.
▪ En l'absence de fuites importantes, remplir le tuyau d'azote à 1,5 MPa et laisser pendant 3 minutes
minimum. Observer la jauge de pression pour vérifier la présence de petites fuites. En cas de petite fuite, la
jauge de pression chutera de façon nette.
▪ En l'absence de petites fuites, remplir le tuyau d'azote à 4 MPa et laisser pendant 24 heures minimum pour
vérifier la présence de micro-fuites. Les micro-fuites sont difficiles à détecter. Pour vérifier les micro-fuites,
prévoir tout changement de température ambiante supérieure à la période de test en réglant la pression de
référence de 0,01 MPa par 1 °C de différence de température. Pression de référence réglée = pression de
pressurisation + (température d'observation - température de pressurisation) x 0,01 MPa. Comparer la
pression observée à la pression de référence réglée. Si les deux sont les mêmes, le tuyau a passé le test
d'étanchéité au gaz avec succès. Si la pression observée est inférieure à la pression de référence réglée, le
tuyau présente une micro-fuite.
▪ Si la fuite est détectée, se référer à la Partie 3, 5.9.3 « Détection de fuite ». Une fois que la fuite a été
trouvée et réparée, le test d'étanchéité au gaz devra être répété.
Étape 3
▪ S'il ne continue pas directement vers le séchage sous vide (confère Partie 3 5.10 « Séchage sous vide ») une
fois le test d'étanchéité au gaz terminé, réduire la pression du système à 0,5-0,8 MPa et laisser le système
pressurisé jusqu'à ce qu'il soit prêt pour procéder au séchage sous vide.
201702


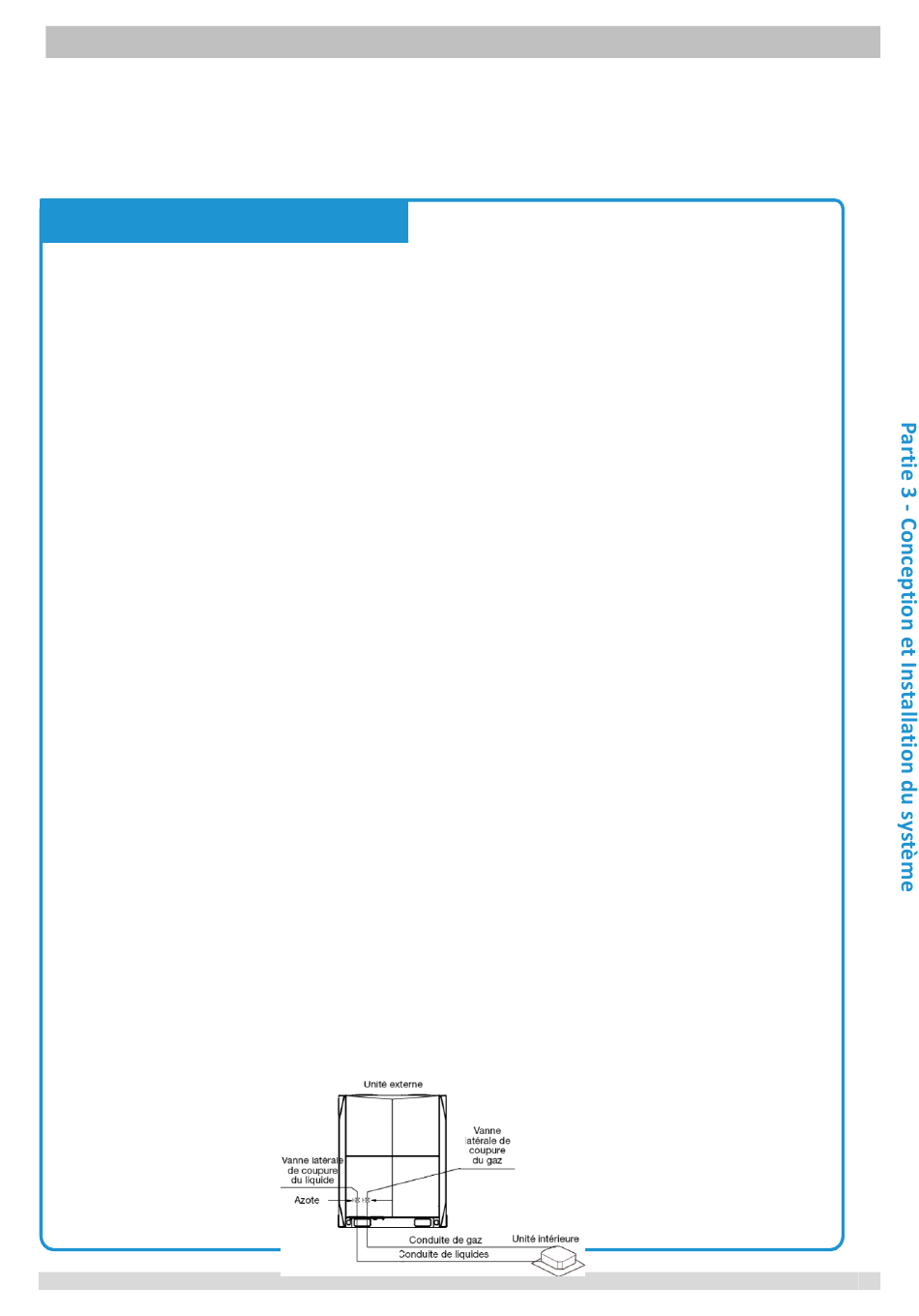

Figure 3-5.13 : Test d'étanchéité au gaz
