Gamme de produits ECdrive T2
6.2 Monter le capot
ATTENTION !
Danger de blessure !
Lorsque le capot est manipulé, des personnes peuvent être blessées.
Toujours manipuler le capot à deux.
X
ATTENTION !
Danger de blessure par chute du capot !
Veiller à ce que le capot soit bien encliqueté dans les parties fixes latérales.
X
Relâcher prudemment le capot et vérifier qu'il est bien accroché.
X
Avant le montage, tourner la tringle rouge (1) hors du verrouillage par courroie crantée (option).
X

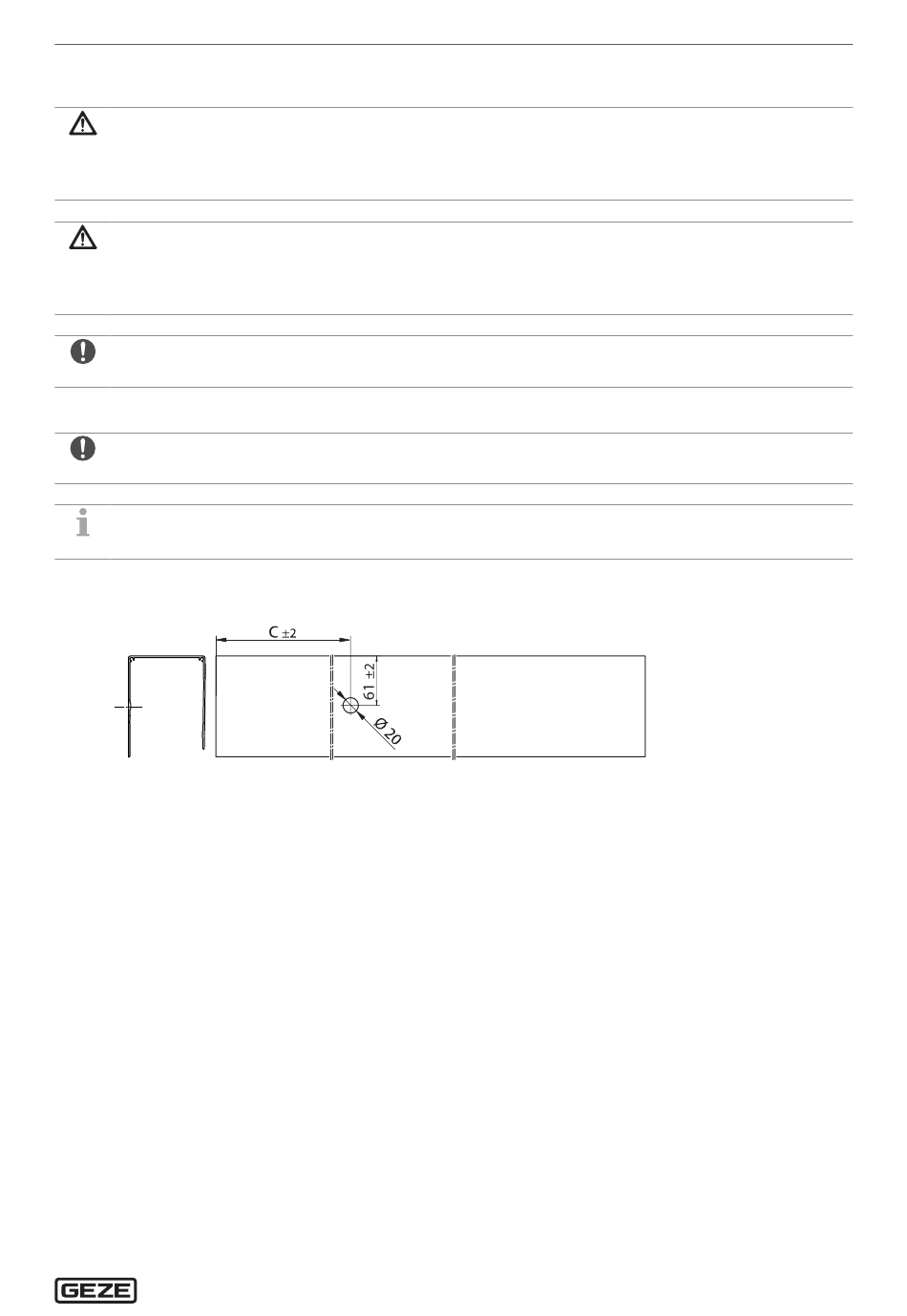

6.2. 1 Percer le trou pour le verrouillage à courroie crantée (option)
La position du perçage doit être vérifiée. En fonction de la position des composants d'entraînement, il peut y
avoir de légers écarts.
Vous trouverez les dimensions pour la cote C dans le schéma d'usinage du capot.
Percer un trou avec un foret de Ø 20 mm.
X
Ébavurer le perçage.
X
Test de production et mise en service
