Annexe A
Entrée du signal de contrôle
L'entrée DMX 512 accepte un signal de contrôle numérique multiplexé, conforme aux normes
que l'USITT a définies pour le protocole DMX 512 (1990). Vous pouvez demander à l'USITT le
document détaillé concernant ce protocole.

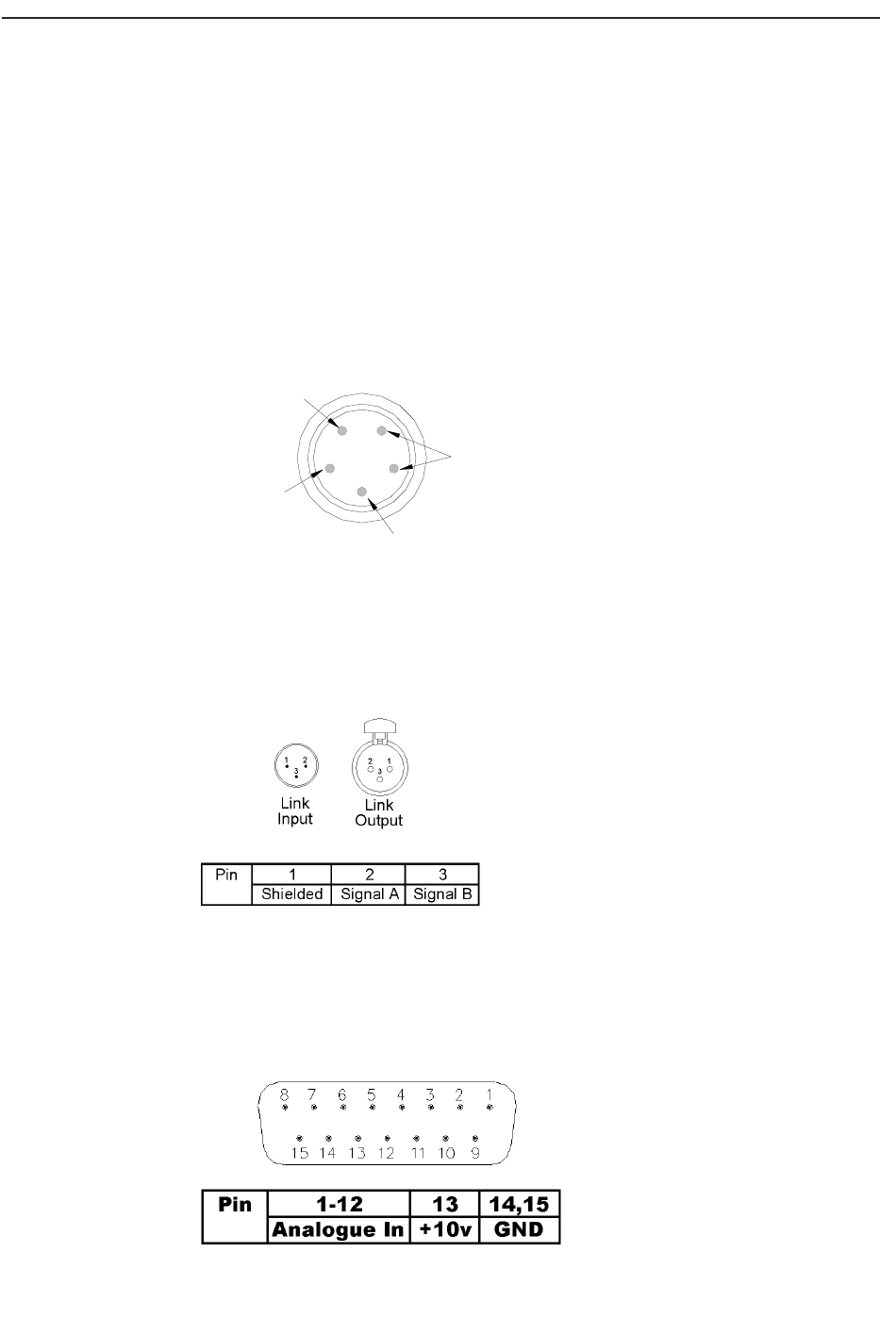

L'entrée du signal de contrôle se fait par une fiche XLR 5 broches Mâle. La Figure 9 illustre
les connections des broches. Une fiche XLR Femelle est prévue pour vous permettre de
brancher en cascade une série de
SD 6 packs
(ou tout autre appareil DMX).
SHIELD
5
1
NOT CONNECTED
4
2
3
DMX -
DMX +
Link Input (Entrée Liaison)
Analogue In (Entrée analogique)
