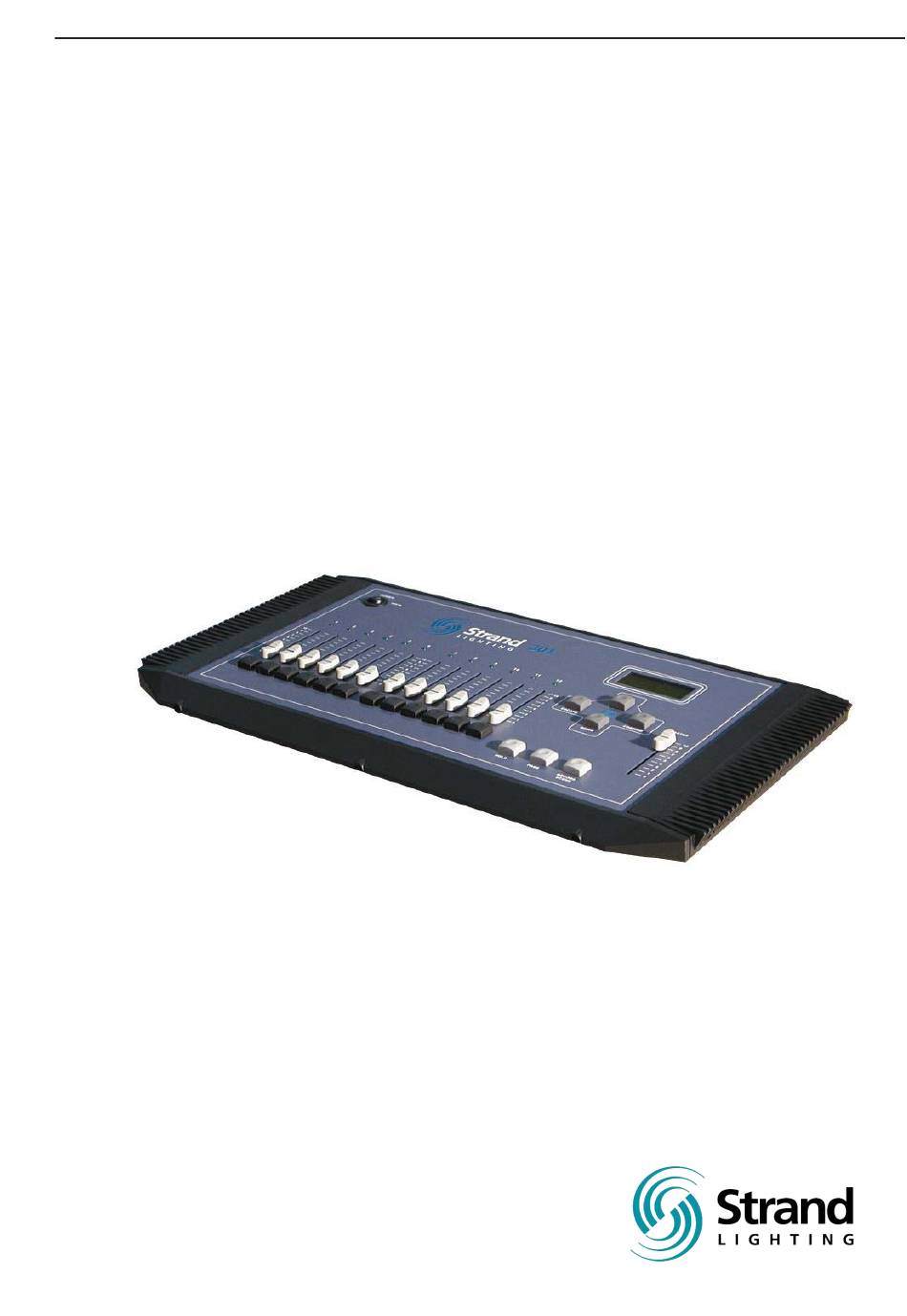

- Page 1 Console 301 Manuel d’utilisation Manuel d’utilisation Part No. 24-004-0815F Manuel 301 Page 1...
-
Page 2: Préambule
Préambule Nous vous remercions d’avoir choisi une console Strand Lighting. Nous sommes certains qu’elle vous donnera entière satisfaction et que vous aurez plaisir à découvrir toutes les possibilités offertes par votre nouveau système. Vous disposez des informations essentielles pour installer et faire fonctionner votre système. Lisez bien les documents et conservez les. -
Page 3: Strand À Travers Le Monde
Berlin Strand Lighting GMBH Ullsteinstrasse. 114-142, HAUS C D-12109 Berlin, Germany Tel. +49-30-707-9510 Fax +49-30-707-95199 Hong Kong Strand Lighting Asia LTD 20/F., Delta House 3 On Yiu Street Shatin, N.T. Hong Kong Tel. +852-2757-3033 Fax +852-2757-1767 London Strand Lighting Limited... -
Page 4: Table Des Matières
Table des matières Préambule ........................ 2 Strand à travers le monde ..................3 Pour commencer ..................... 6 Le concept ........................ 6 Pour commander ..................... 6 Spécifications mécaniques ..................6 Conformité ....................... 6 Découverte de la Console ..................6 Face Avant ..............................7 Face Arrière .............................. - Page 5 Table des matières 12 Mode Contrôle des circuits................27 Affichages des Menus pour le contrôle de 12 circuits ................27 - Patch ................................ 28 Affichage du Patch ............................. 29 Patch par défaut ............................29 Mode manuel Une préparation ......................... 30 Maintien –...
-
Page 6: Pour Commencer
A l’ouverture du carton d’emballage, vérifiez bien la présence des éléments ci dessous. En cas de pièce endommagée ou manquante, veuillez contacter aussitôt votre transporteur ou l’agent Strand Lighting le plus proche. Liste des pièces pour l’Amérique du Nord : (1) Console série 301... -
Page 7: Face Avant
Face Avant Face Arrière Manuel 301 Page 7... - Page 8 Manuel 301 Page 8...
-
Page 9: Guide Abrégé
Guide abrégé 1. Master– le Master ou Général, est un potentiomètre qui contrôle de façon proportionnelle l’ensemble des circuits en sortie de la console. Cette fonction détermine l’intensité maximum sur l’ensemble des circuits (potentiomètres). Le général est toujours actif. 2. Touches de navigation – ces touches permettent de déplacer un curseur sur l’écran LCD pour accéder aux réglages et pour changer de mode. - Page 10 – entrée utilisée lorsque la console 301 est maître. Elle reçoit le connecteur DMX512 XLR 3 broches qui est relié à la sortie Link Output de la console 301 esclave. Link Output – sortie utilisée lorsque la console 301 est esclave. Elle reçoit le connecteur...
- Page 11 électrique appropriée. Connectez le câble DMX512 provenant des gradateurs à la sortie DMX512 de la console 301. Il se peut que le câble DMX soit déjà relié à la sortie de la console principale du système d’éclairage. Pour que le 301 puisse envoyer les mémoires de sauvegarde aux gradateurs,...
-
Page 12: Montage En Rack
Montage en rack Manuel 301 Page 12... -
Page 13: Navigation De Base
Navigation de base 1. Back Up 2. Events Player 3. 12 Ch Control Quit +/- Confirm Sur la console Série 301, la navigation de base s’effectue à l’aide de quatre boutons (ci-contre à gauche), dont les fonctions sont inscrites au bas de l’écran LCD. -
Page 14: Mode Sauvegarde (Back Up)
Mode Sauvegarde (Back up) Capacité La console Série 301 peut enregistrer jusqu’à 144 mémoires sur une trame DMX (12 pages comportant 12 mémoires par page). (Une trame DMX se définit comme 512 sorties DMX.) Vous pouvez capturer plusieurs trames DMX mais, pour cela, il vous faudra plusieurs consoles 301. -
Page 15: Menu
Menu - Menu – cet affichage donne accès au menu Sauvegarde qui permet d’effacer des mémoires, de régler l’alarme sonore et l’horloge. 1. Delete Scene 1. Delete Scene 2. Set Buzzer 2. Set Buzzer 3. Set Clock 3. Set Clock Quit +/- Confirm Quit +/- Confirm Delete Scene (Effacer mémoire) –... -
Page 16: Réglage De L'alarme Sonore (Set Buzzer)
Supprimer les mémoires (Delete All Scenes) Delete All Scenes – supprime toutes les mémoires de toutes les pages. 1. Del One Scene 2. Del Page Scene 3. Del All Scene Quit +/- Confirm Delete All Scene Appuyez sur Con- Sure? firm pour effectuer la suppression désirée Quit... -
Page 17: Transfert Temporisé
Transfert temporisé – Cross fade time – cette fonction, représentée par “(XFtm)”, vous permet de régler le temps de transfert par défaut. Ce temps peut être une valeur entre 0 et 99 secondes. (Les touches de navigation vont de 0 à 99.) 12:00:00 Page:01 C-Page:XX Ch:01 Level:00... -
Page 18: Changement De Page
à la section Fonctionnement Pour enregistrer des préparations comme mémoires de secours sur la console 301, à partir de la console principale, c’est simple et rapide. Mais vous devez savoir certaines choses lorsque vous travaillez avec plusieurs pages. -
Page 19: Mémoires De Secours Sur Plusieurs
