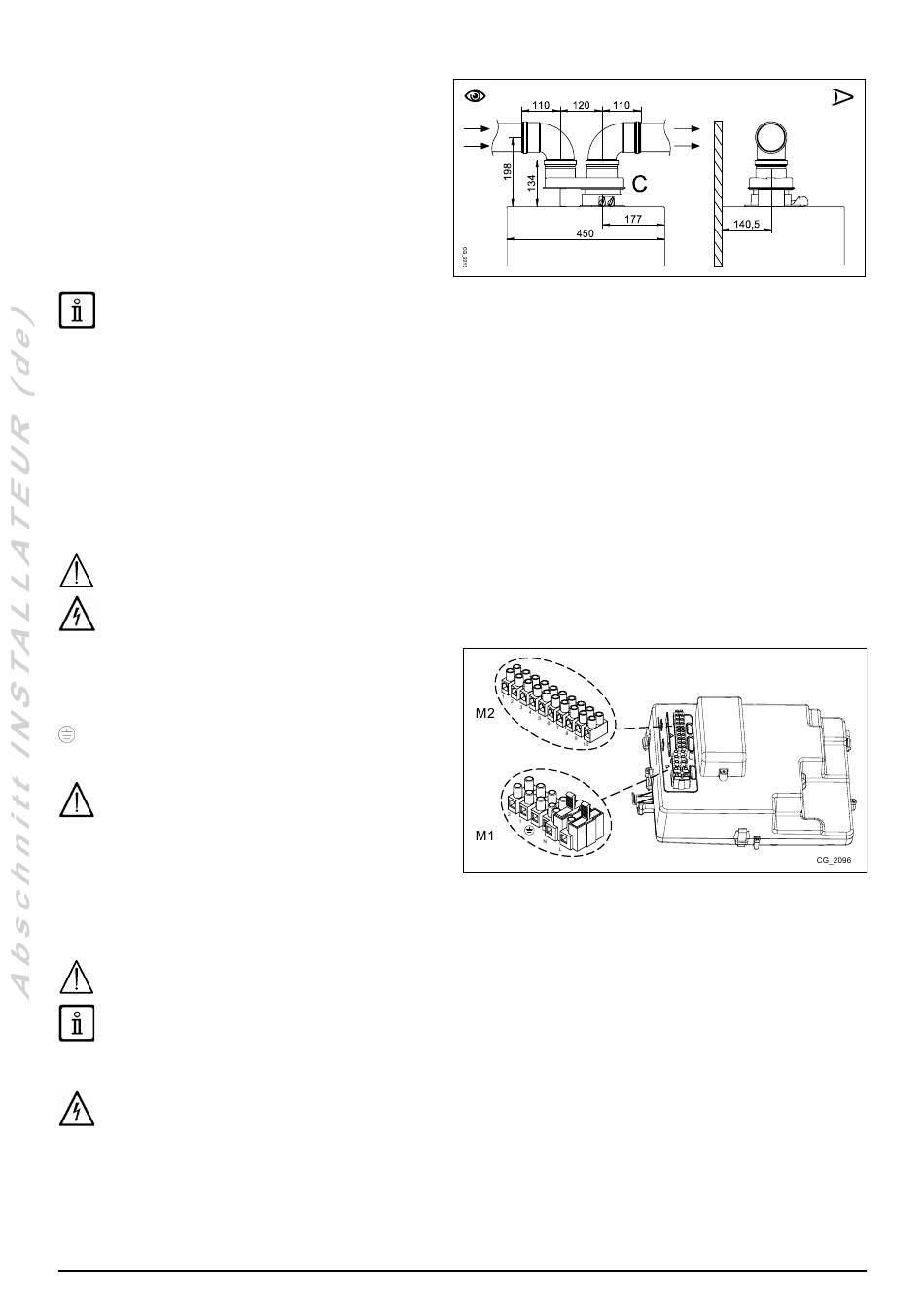

EINZELTRENNUNGSSATZ (ALTERNATIVES ZUBEHÖR)
Für besondere Installationen der Auslass-/Ansaugleitungen
kann das als Zubehör verfügbare Einzeltrennungselement (C)
verwendet werden. Mit diesem Zubehör können die Abgas-
und Verbrennungsluftleitungen, dank seiner 360°-Drehung, in
jede beliebige Richtung orientiert werden. Dieser Leitungstyp
gestattet den Auslass der Abgase sowohl an der Außenseite
des Gebäudes als auch durch Einzelschornsteine. Die
Ansaugung der Verbrennungsluft kann in anderen Bereichen
als am Auslass erfolgen. Der Trennungssatz wird am Kopf
(100/60 mm) des Heizkessels befestigt und ermöglicht es
der Verbrennungsluft und den Abgasen, über zwei separate
Kanäle (80 mm) ein- bzw. abzufließen. Weitere Informationen
sind in den Montageanleitungen des Zubehörteiles selbst
enthalten.
EINIGE INSTALLATIONSBEISPIELE DER ABFLUSSLEITUNGEN MIT DEN ZULÄSSIGEN LÄNGEN SIND AM ENDE DES
HANDBUCHS, IM ANHANG „SECTION" D BESCHRIEBEN.
11. ELEKTRISCHE ANSCHLÜSSE
Die elektrische Sicherheit des Gerätes ist nur dann gegeben, wenn es richtig an eine Erdungsanlage angeschlossen ist, die den
für die Sicherheit der Anlagen geltenden Vorschriften entspricht. Der Heizkessel muss mit dem mitgelieferten dreiadrigen Kabel an
ein einphasiges 230V-Speisenetz mit Erdung angeschlossen werden, wobei die Polarität Hauptleiter - Nullleiter beachtet werden
muss.
Der Anschluss muss mit einem zweipoligen Schalter mit einer Öffnung der Kontakte von mindestens 3 mm ausgeführt
werden.
Muss das Speisekabel ausgewechselt werden, so ist ein passendes Kabel "HAR H05 VV-F" 3x0,75 mm2 mit einem maximalen
Durchmesser von 8 mm zu verwenden. Die flinken 2A-Sicherungen sind in das Speiseklemmenbrett integriert (für die Überprüfung
und/oder das Auswechseln derselben, die schwarze Sicherungshalterung herausnehmen).
Drehen Sie den Schaltkasten nach unten und entfernen Sie den Schutzdeckel, um die Klemmleisten M1 und M2 für die elektrischen
Anschlüsse freizulegen.
Prüfen, ob der Nennwert der Stromaufnahme der mit dem Gerät verbundenen zusätzlichen Ausrüstungen insgesamt nicht
mehr als 2A beträgt. Bei einem höheren Wert muss ein Relais zwischen die Zusatzausrüstungen und die elektronische
Kartenbaugruppe geschaltet werden.
Das Klemmenbrett M1 steht unter Hochspannung. Vor dem Anschluss sicherstellen, dass das Gerät nicht mit Strom versorgt
wird.
KLEMMENLEISTE M1
(L) = Hauptleiter (braun)
(N) = Nullleiter (blau).
= Erdung (gelb-grün).
(1) (2) = Kontakt für Raumthermostat.
Die Brücke auf den Klemmen 1-2 der Klemmleiste M1
des Heizkessels muss nur dann wieder hergestellt
werden, wenn kein
bzw. wenn keine Fernbedienung (als Zubehör geliefert)
angeschlossen wird.
KLEMMENLEISTE M2
Klemmen 1 - 2 : Anschluss (Niederspannung) der als Zubehör gelieferten Fernbedienung.
Klemmen 4 - 5 : Anschluss Außentemperaturfühler (als Zubehör geliefert)
Klemmen 3-6-7-8-9-10 : nicht verwendet.
Bei Anschluss der Anlage an eine Bodenheizung muss der Installateur ein Termostat für den Überhitzungsschutz der Anlage
einsetzen.
Für den Durchgang der Anschlusskabel der Klemmenleisten die "Kabeldurchgangs/-befestigungslöcher" am Boden des
Heizkessels verwenden.

11.1 ANSCHLUSS RAUMTHERMOSTAT

Die Anschlüsse der Klemmenleiste M1 stehen unter Hochspannung (230 V). Vor dem Anschluss sicherstellen, dass das Gerät
nicht mit Strom versorgt wird. Die Polung bei der Stromversorung beachten L (LEITUNG) - N (NULLLEITER).
Für den Anschluss des Raumthermostats an den Heizkessel, wie folgt vorgehen:
• Vor jeglichem Eingriff die Stromversorgung zum Heizkessel abtrennen.
• Auf die Klemmleiste M1 zugreifen.
• Die Brücke der Kontaktenden 1-2 entfernen und die Kabel des Raumthermostats anschließen.
• Den Heizkessel elektrisch anschließen und kontrollieren, ob der Raumthermostat korrekt funktioniert.
7221875.01 (2-09/15)
Raumthermostat verwendet
50
