10. INSTALLEREN VAN DE LEIDINGEN

De ketel kan makkelijk en op flexibele wijze geïnstalleerd worden dankzij de geleverde toebehoren waarvan verderop een
beschrijving wordt gegeven. De ketel is oorspronkelijk ingesteld om aangesloten te worden op een coaxiale, verticale of horizontale
afvoer-/aanzuigleiding. De ketel kan ook met gescheiden leidingen gebruikt worden door het splitsingstoebehoren te gebruiken.
WAARSCHUWINGEN
C13, C33 De eindstukken voor de gesplitste afvoer moeten binnen een vierkant van 50 cm per
zijde aangebracht worden. Gedetailleerde aanwijzingen worden bij de afzonderlijke toebehoren
verstrekt.
C53 De eindstukken voor het aanzuigen van de verbrandingslucht en voor het afvoeren van
de verbrandingsgassen mogen niet op tegengestelde muren van het gebouw aangebracht
worden.
C63 Het maximale drukverlies in de leidingen mag niet meer bedragen dan 100 Pa. De leidingen
moeten gecertificeerd zijn voor het specifieke gebruik en voor een hogere temperatuur dan
100°C. Het schoorsteenstuk moet gecertificeerd zijn volgens de norm EN 1856-1.
C43, C83 De schoorsteen of de schoorsteenpijp die gebruikt wordt moet geschikt zijn voor het
gebruik.
Om een veiligere werking te garanderen moeten de rookafvoerleidingen met speciale
bevestigingsbeugels goed aan de muur bevestigd worden. De beugels moeten op een
afstand van ongeveer 1 meter van elkaar ter hoogte van de naden geplaatst worden.

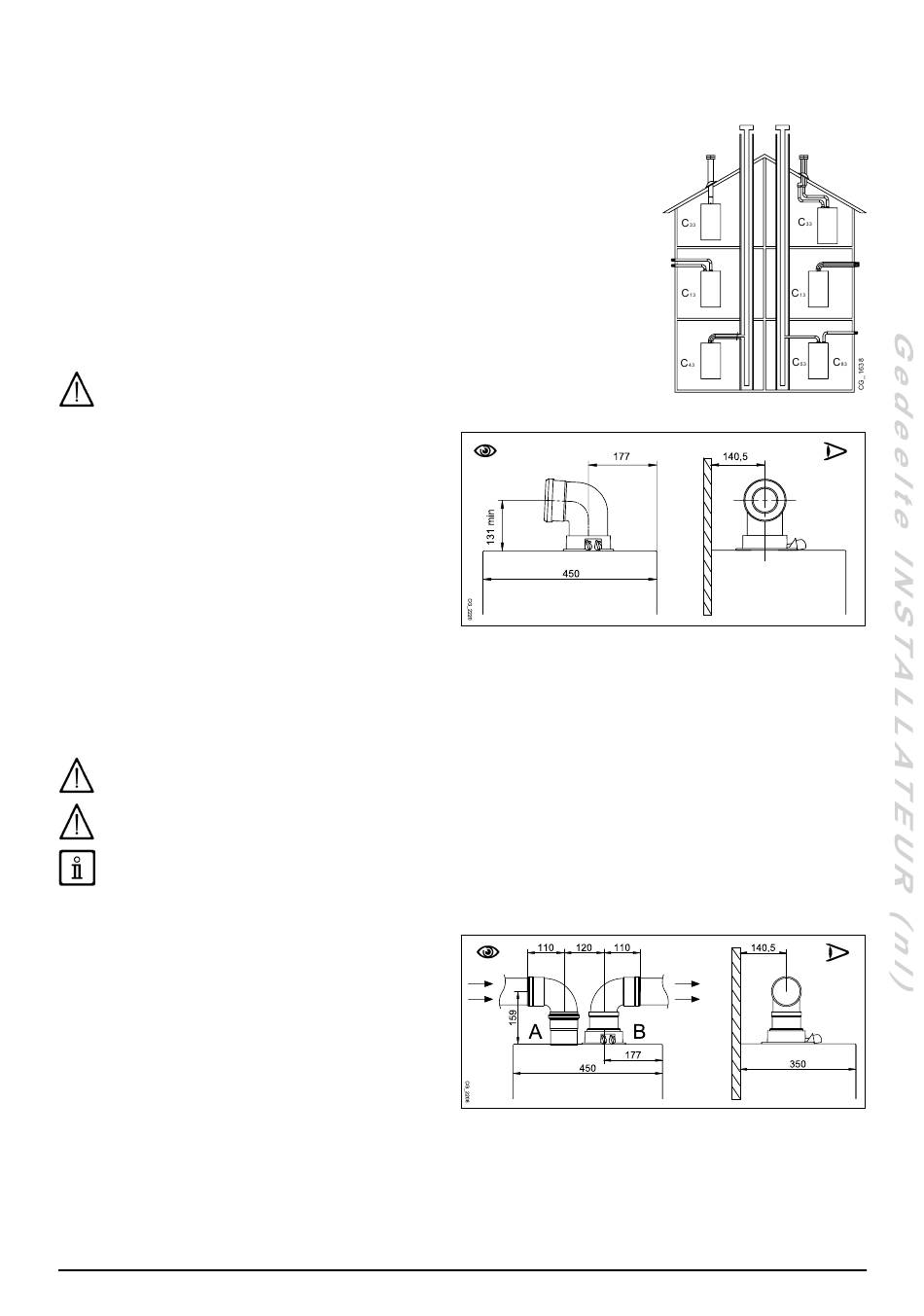

10.1 CONCENTRISCHE LEIDINGEN

Dit soort leidingen maakt
verbrandingsgassen af te voeren en de verbrandingslucht aan
te zuigen zowel buiten het gebouw als in schoorsteenpijpen
type LAS. Met de coaxiale bocht van 90° is het mogelijk om
de ketel in elke richting op de afvoer-/aanzuigleidingen aan te
sluiten dankzij de mogelijkheid om deze 360° te draaien. Deze
bocht kan ook gebruikt worden als extra bocht in combinatie
met de coaxiale leiding of de bocht van 45°.
In geval van afvoer naar buiten moet de afvoer-/aanzuigleiding
minimaal 18 mm uit de muur steken om een aluminium rozet
te kunnen plaatsen en deze af te dichten om waterinfiltraties
te voorkomen.
• De plaatsing van een bocht van 90° vermindert de totale lengte van de leiding 1 meter.
• De plaatsing van een bocht van 45° vermindert de totale lengte van de leiding 0,5 meter.
• De eerste bocht van 90° valt niet onder de berekening van de maximale beschikbare lengte.
Bevestig de aanzuigslangen met twee verzinkte schroeven Ø 4,2 mm en zorg ervoor dat zij maximaal 19 mm lang zijn.
Voordat u de schroeven bevestigt moet u zich ervan verzekeren dat de slang minimaal 45 mm vanaf het uiteinde in de afdichting
gevoerd is (zie de figuren aan het einde van de handleiding in de bijlage "SECTION" D).
Het minimale afschot naar de ketel van de afvoerleiding moet per meter lengte 5 cm zijn.
ENKELE INSTALLATIEVOORBEELDEN VAN AFVOERLEIDINGEN EN DE BETREFFENDE TOEGESTANE LENGTEN ZIJN
BESCHIKBAAR AAN HET EINDE VAN DE HANDLEIDING IN DE BIJLAGE "SECTION" D.

10.2 GESCHEIDEN LEIDINGEN

Dit type leiding maakt het mogelijk om de verbrandingsgassen
zowel buiten het gebouw als in enkele schoorsteenpijpen
af te voeren. De aanzuiging van de verbrandingslucht kan
op andere plaatsen dan die van de afvoer plaatsvinden.
Het splitsingstoebehoren, dat op aanvraag geleverd wordt,
bestaat uit een verloopafvoerkoppeling 80 (B) en een
luchtaanzuigkoppeling (A). De afdichting en de schroeven van
de luchtaanzuigkoppeling die gebruikt moeten worden zijn die
die daarvoor van de dop verwijderd zijn.
Met de bocht van 90° is het mogelijk om de ketel op afvoer- en
aanzuigleidingen aan te sluiten en deze aan de verschillende
eisen aan te passen. Deze bocht kan ook gebruikt worden als
extra bocht in combinatie met de leiding of de bocht van 45°.
• De plaatsing van een bocht van 90° vermindert de totale lengte van de leiding 0,5 meter.
• De plaatsing van een bocht van 45° vermindert de totale lengte van de leiding 0,25 meter.
• De eerste bocht van 90° valt niet onder de berekening van de maximale beschikbare lengte.
het mogelijk om de
