Makita DT 2000 Instructions De Montage page 2

A
5
B
C
12
11
D
2
2
1
6
3
4
13
8
11 10

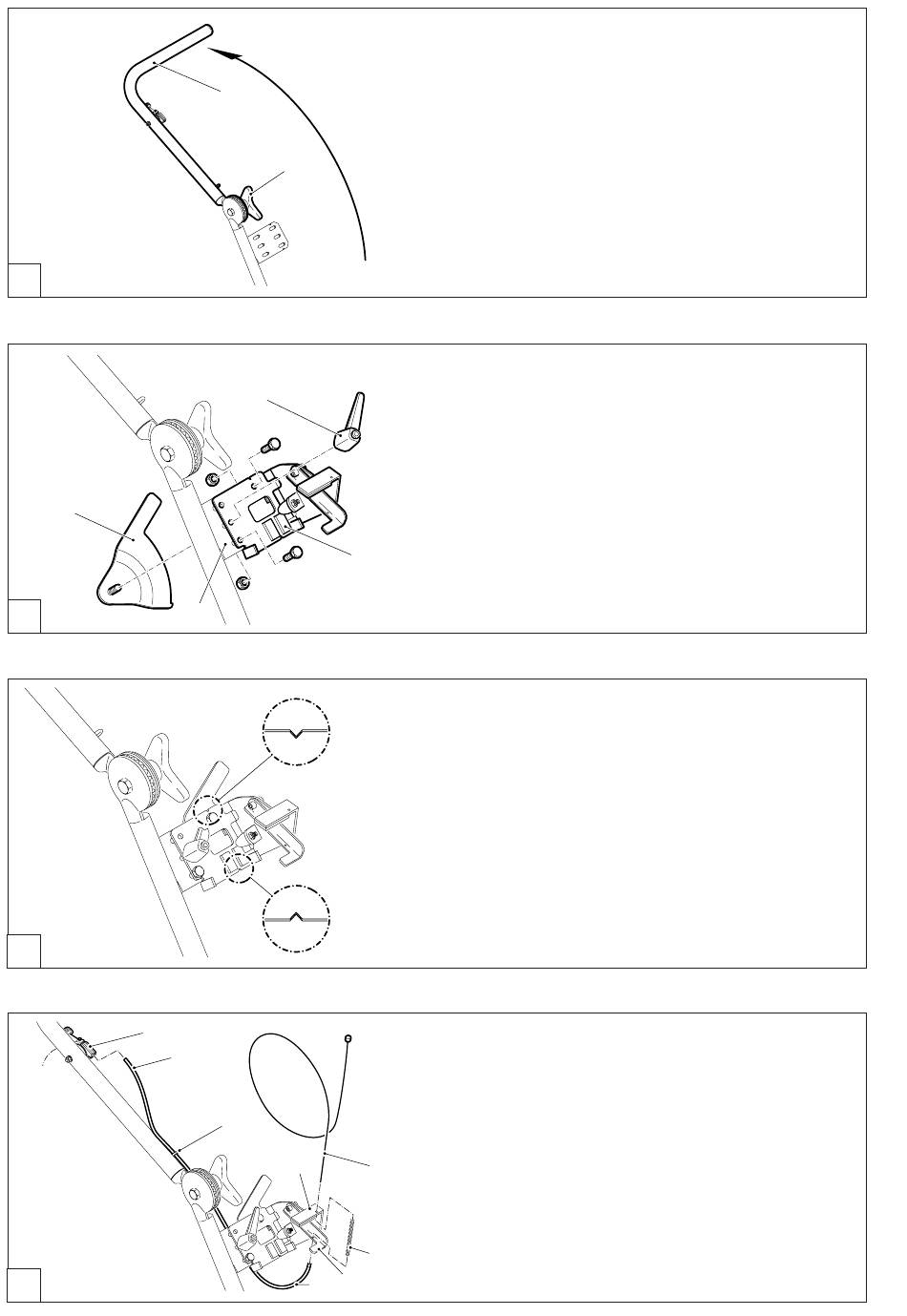

Griffrohr am Führungswagen
Sterngriff (1) lösen.
Griffrohr (2) in Pfeilrichtung nach oben klappen.
Sterngriff (1) festziehen.
HINWEIS:
Griffrohr je nach Körpergröße nach der Montage des Trenn-
schleifers auf Arbeitshöhe einstellen.
Adaptersatz montieren
Aufnahmeblech (3) am Führungswagen (4), wie im Bild ge-
zeigt, plazieren.
Schrauben und Muttern montieren (siehe Bild). Muttern vorerst
nicht anziehen.
Exzenterblech (5) mit Schnellspannhebel (6) montieren.
HINWEIS:
Durch Ziehen am Schnellspannhebel wird die Schraubwirkung
aufgehoben. Es kann durch „Nachfassen" des Hebels ge-
spannt werden.
Aufnahmeblech ausrichten, dazu die Einkerbungen in Über-
einstimmung bringen.
Jetzt Muttern, siehe Bild B, fest anziehen.
Seilzug (7), wie im Bild dargestellt, durch den Bügel des
Adapters (8), die Druckfeder (9), die Gasbetätigung (10) und
durch die Bowdenzughülle (11) einfädeln.
Seilzugende durch den Gashebel (12) fädeln und am Seilende
ziehen, bis das Seil vollständig eingefädelt und die Bowden-
zughülle (11) in der Aufnahme des Gashebels (12) sitzt.
7 Bowdenzughülle in die Aufnahme (13) am Griffrohr drücken.
HINWEIS:
Klemmschraube am Gashebel (12) nur leicht anziehen, um zu
verhindern, dass das Seil wieder herausrutscht. Die korrekte
Einstellung des Gashebels erfolgt bei der Montage des Trenn-
9
schleifers (siehe „Trennschleifer montieren").
