Configuration
5.4 Montage
Raccordement du système de refroidissement pour 1FW6152
Pour le 1FW6152, l'entrée et la sortie du liquide de refroidissement doivent être disposés
directement au-dessus du raccordement électrique des câbles de signaux.
①
②
③
④

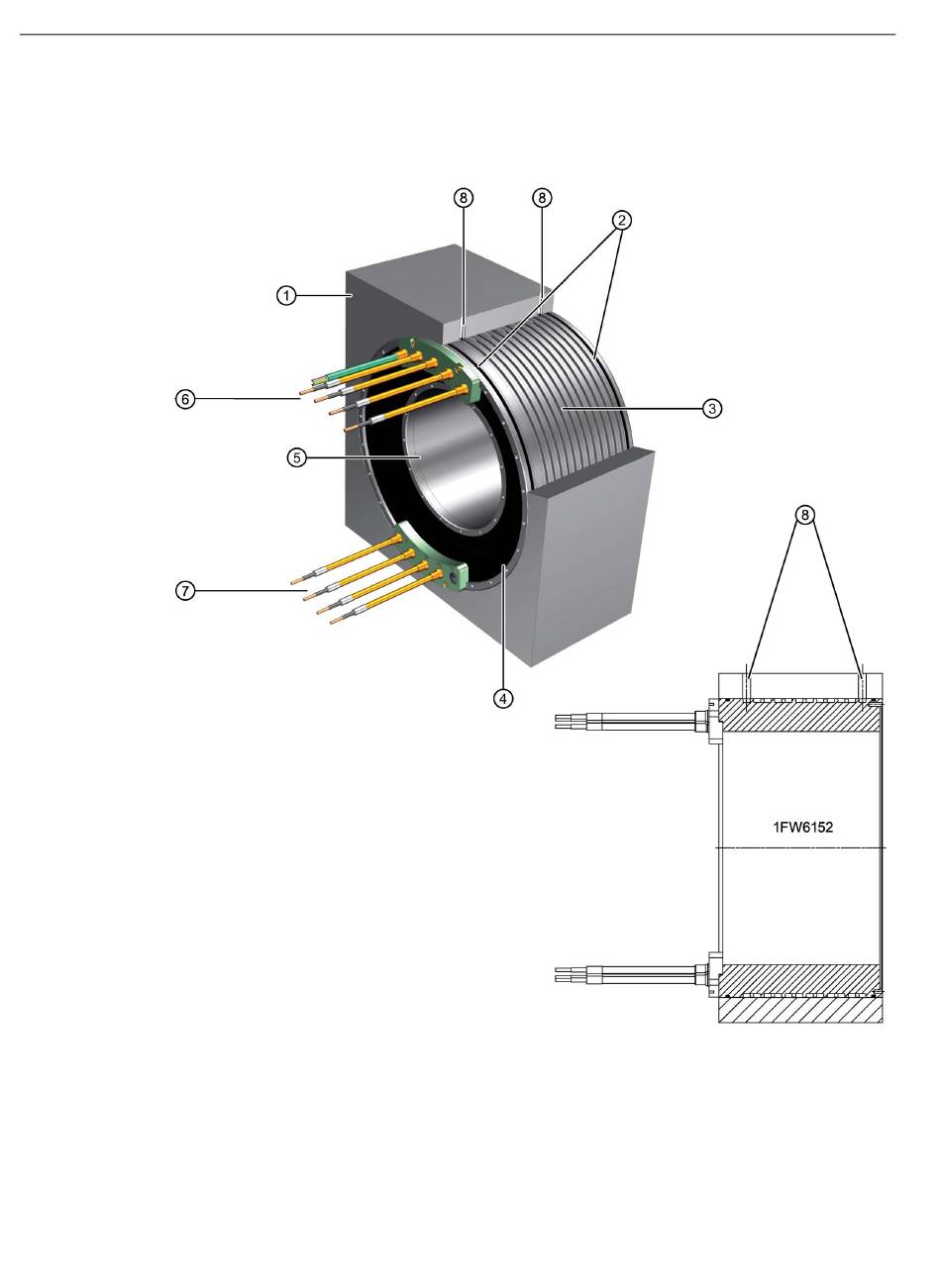

Figure 5-23
128
Carcasse client
Joints toriques
Refroidissement par eau
Stator
Raccordement du système de refroidissement pour 1FW6152 (exemple)
⑤
Rotor
⑥
Bloc de connexion 1 pour le raccordement électrique
⑦
Bloc de connexion 2 pour le raccordement électrique
⑧
Entrée ou sortie
Moteurs couple à incorporer 1FW6 High Speed
Manuel de configuration, 01/2020, 6SN1197-0AE03-0DP3
