Test et exécution | Représenter la pièce brute dans la zone d'usinage
6.3 Représenter la pièce brute dans la zone
d'usinage
Application

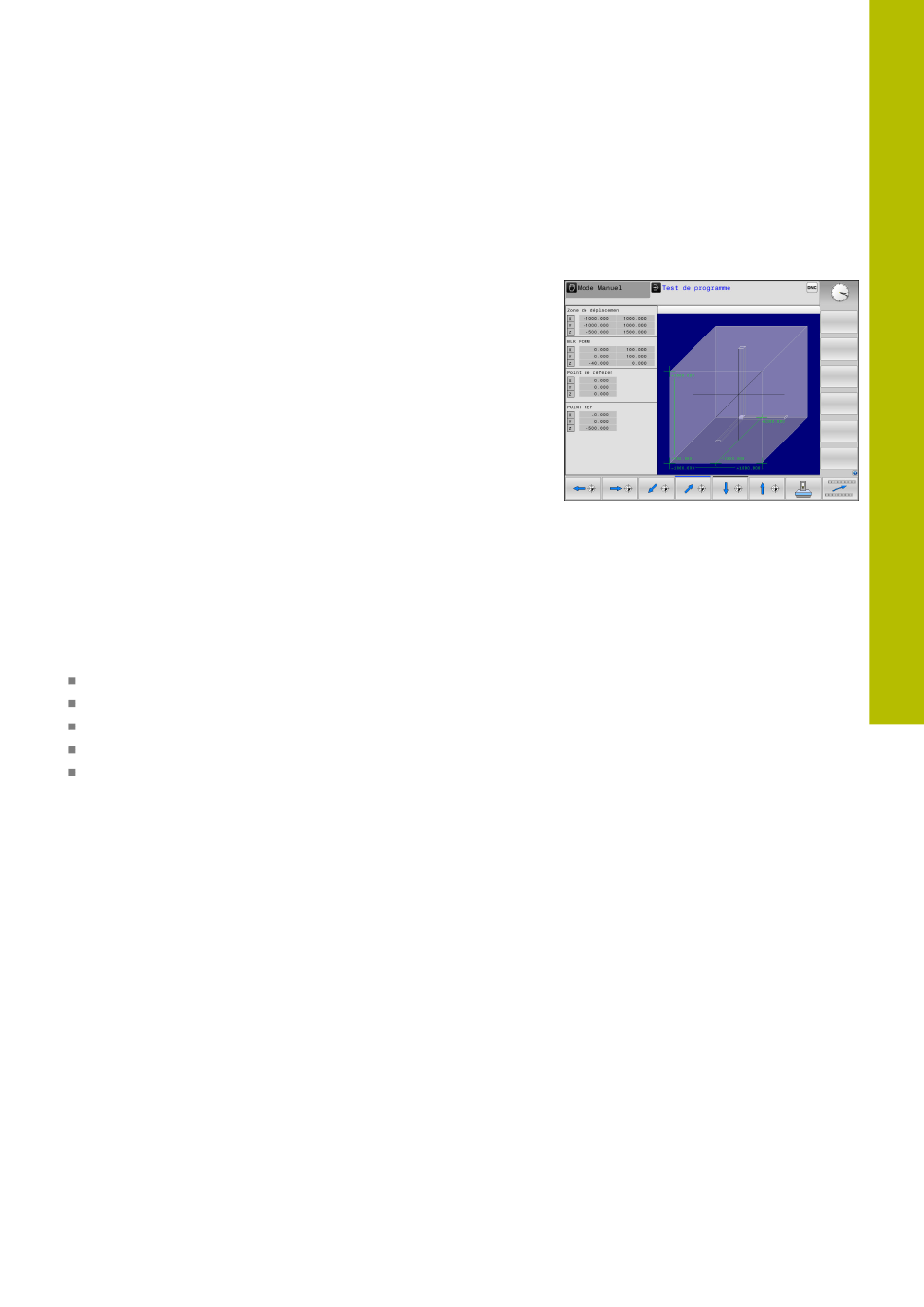

En mode Test de programme, vous pouvez contrôler sous forme
graphique la position de la pièce brute et du point d'origine dans la
zone d'usinage de la machine. La graphique montre le point d'origine
qui a été défini dans le programme CN avec le cycle 247. Si vous
n'avez pas initialisé de point d'origine dans le programme CN, le
graphique affiche le point d'origine actif sur la machine.
Un parallélépipède transparent représente la pièce brute dont les
dimensions figurent dans le tableau BLK FORM. La commande
récupère les dimensions à partir de la définition de la pièce brute du
programme CN sélectionné.
La position de la pièce brute à l'intérieur de l'espace de
travail n'a normalement aucune influence sur le test du
programme. Si vous activez la surveillance de la zone d'usinage
PIECE BR. DANS ZONE TRAVAIL, vous devez décaler graphiquement
la pièce brute, de manière à ce qu'elle se trouve située à l'intérieur
de la zone d'usinage. Pour cela, utilisez les softkeys situées dans le
tableau.
Vous pouvez en outre mémoriser l'état actuel de la machine pour le
mode Test de programme.
L'état actuel de la machine comprend les éléments suivants :
Cinématique active de la machine
Zones de déplacement actives
Modes d'usinage actifs
Zones de travail actives
Point d'origine actif
