Test et exécution | Graphiques
Outil
Afficher un outil
Si les colonnes L et LCUT sont définies dans le tableau d'outils, l'outil
sera représenté graphiquement.
Une représentation réaliste de l'outil nécessite de définir
d'autres valeurs, telles que celles des colonnes LU et RN
pour les zones rectifiées.
Informations complémentaires : "Entrer des données d'outils dans
le tableau", Page 126
La commande affiche l'outil dans différentes couleurs :
turquoise : longueur de l'outil
rouge : longueur de la dent et outil en prise dans la pièce
bleu : longueur de la dent et dégagement de l'outil
Afficher des courses d'outils
La commande affiche les mouvements de déplacement suivants :

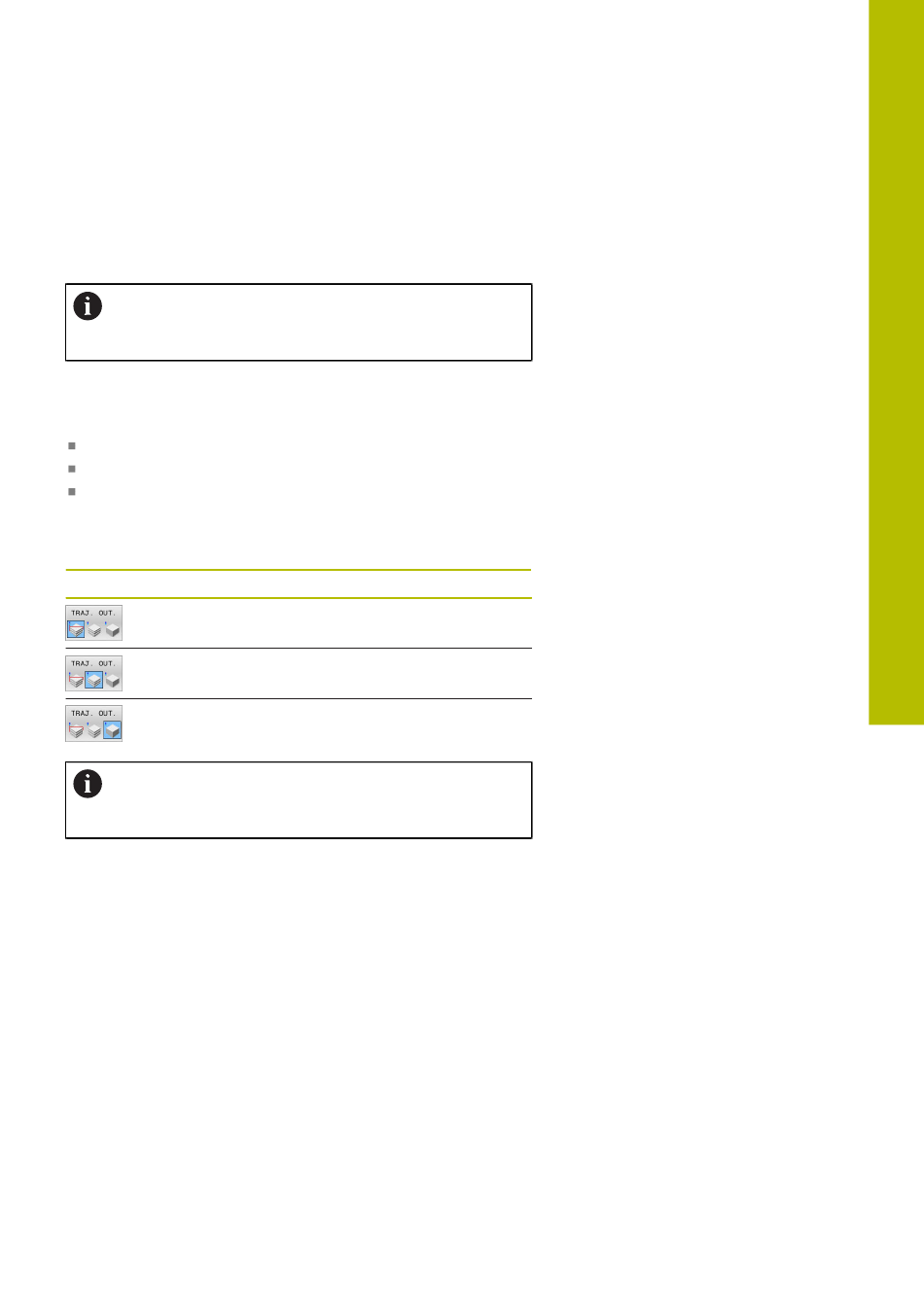

Softkey Fonction
Mouvements de déplacement en avance rapide et
en avance programmée
Mouvements de déplacement en avance program-
mée
Pas de mouvement de déplacement
Si vous effectuez un déplacement en avance rapide
sur la pièce, le mouvement et la pièce seront tous deux
représentés en rouge à cet endroit.
