HEIDENHAIN TNC 128 Manuel Utilisateur page 168

5

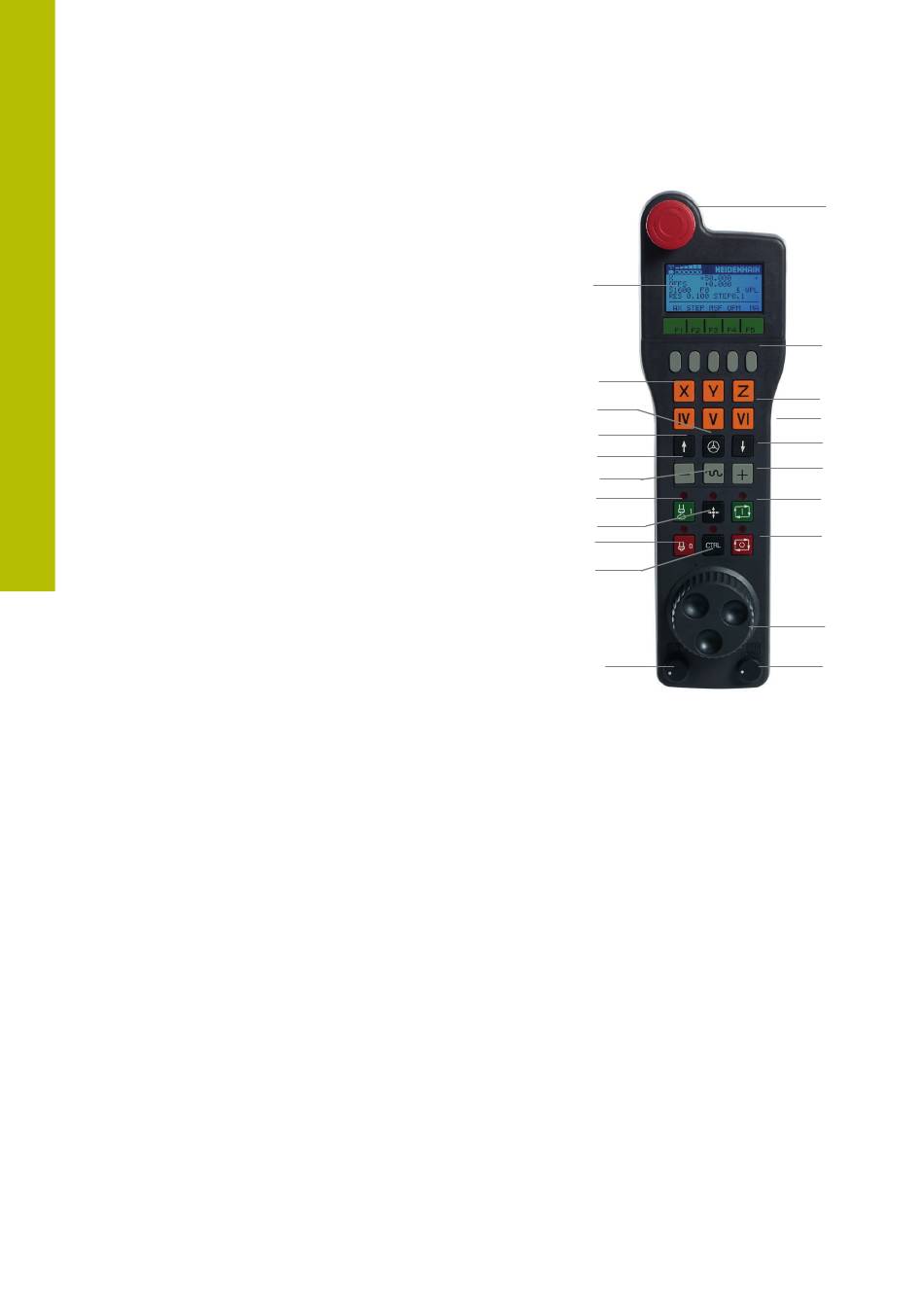

1 Touche d'ARRET D'URGENCE
2 Écran de manivelle pour l'affichage d'état et la sélection de
fonctions
3 Softkeys
4 Les touches d'axes peuvent être interchangées par le
constructeur de la machine en fonction de la configuration des
axes
5 Touche d'assentiment
6 Touches fléchées pour définir la sensibilité de la manivelle
7 Touche d'activation de la manivelle
8 Touche de sens suivant lequel la CN déplace l'axe sélectionné
9 Superposition de l'avance rapide pour la touche de direction de
l'axe
10 Activer la broche (fonction machine, touche échangeable par le
constructeur de la machine)
11 Touche Générer séquence CN (fonction dépendante de la
machine, touche interchangeable par le constructeur de la
machine)
12 Désactiver la broche (fonction machine, touche échangeable par
le constructeur de la machine)
13 Touche CTRL pour fonctions spéciales (fonction dépendante
de la machine, touche interchangeable par le constructeur de la
machine)
14 Touche Start CN (fonction dépendante de la machine, touche
interchangeable par le constructeur de la machine)
15 Touche Arrêt CN (fonction dépendante de la machine, touche
interchangeable par le constructeur de la machine)
16 Manivelle
17 Potentiomètre de vitesse de broche
18 Potentiomètre d'avance
19 Connecteur de câble, inexistant sur les manivelles radio
HR 550FS
168
HEIDENHAIN | TNC 128 | Manuel utilisateur Configuration, test et exécution de programmes CN | 10/2023
Configuration | Déplacement des axes de la machine
2
4
7
6
8
9
10
11
12
13
17
1
3
4
5
6
8
14
15
16
18
