Outils | Données d'outil
Paramètre Signification
Mesure du rayon : décalage supplémentaire de l'outil par
L-OFFS
rapport à l'offsetToolAxis, entre l'arête supérieure du
palpeur d'outil et la pointe de l'outil.
Écart admissible par rapport à la longueur de l'outil L pour
LBREAK
la détection de bris. Si la valeur définie est dépassée, la
CN verrouille l'outil (état L). Plage de programmation : 0 à
9,0000 mm
Écart admissible par rapport au rayon d'outil R pour la
RBREAK
détection de bris. Si la valeur définie est dépassée, la CN
verrouille l'outil (état L). Plage de programmation : 0 à
9,0000 mm
Editer des tableaux d'outils
Le fichier tableau d'outils valide pour l'exécution de programme est
intitulé TOOL.T et doit être enregistré dans le répertoire TNC:\table.
Les tableaux d'outils que vous souhaitez archiver ou utiliser
pour le test de programme doivent avoir un autre nom de fichier
portant l'extension .T. En mode Test de programme et en mode
Programmation, la CN utilise par défaut aussi le tableau d'outils
TOOL.T. Pour l'édition, appuyer sur la softkey TABLEAU D'OUTILS en
mode Test de programme.

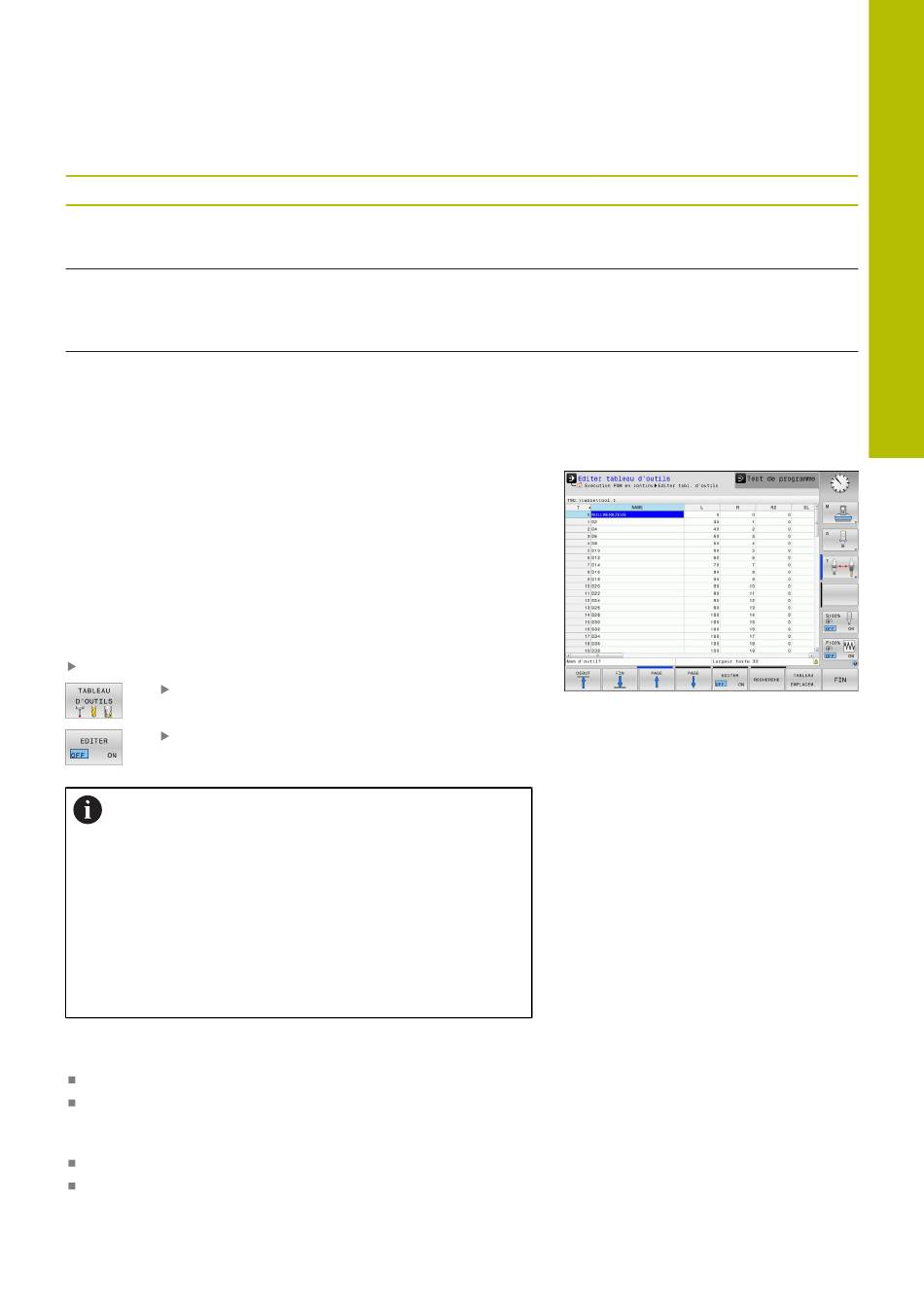

Ouvrir le tableau d'outils TOOL.T :
Sélectionner un mode machine au choix
Sélectionner le tableau d'outils en appuyant sur la
softkey TABLEAU D'OUTILS
Régler la softkey EDITER sur ON
Si vous êtes en train d'éditer le tableau d'outils, l'outil
sélectionné est verrouillé. Si cet outil est nécessaire dans le
programme CN qui est en cours d'exécution, la CN affiche
alors le message suivant : tableau d'outils verrouillé.
À la création d'un nouvel outil, les colonnes Longueur et
Rayon restent vides tant que vous n'avez pas entré de
valeurs. Si vous essayez d'installer un nouvel outil qui a
été défini comme tel, la CN interrompt le processus avec
un message d'erreur. Ainsi, vous ne pouvez donc pas
installer un outil auquel vous n'avez pas attribué de valeurs
géométriques.
À l'aide du clavier alphabétique et d'une souris raccordée, vous
pouvez naviguer et éditer comme suit :
Touches fléchées : pour aller de ligne en ligne
Touche ENT : pour sauter à la ligne suivante. Dans le cas des
champs de sélection, la touche ENT permet d'ouvrir un dialogue
de sélection.
Clic de souris sur une cellule : pour se positionner sur une cellule
Double clic sur une cellule : pour positionner le curseur dans cette
cellule ; double clic dans un champ de sélection : pour ouvrir un
dialogue de sélection
HEIDENHAIN | TNC 128 | Manuel utilisateur Configuration, test et exécution de programmes CN | 10/2023
Dialogue
Désaxage outil: longueur?
Tolérance de rupture: longueur?
Tolérance de rupture: rayon?
