Le système fournit 3 lignes sérielles RS485 gérant différents types de dispositifs sériels:
•
Ligne sérielle pour le raccordement de dispositifs sériels standard
•
Sensor Bus pour le raccordement de détecteurs RSC
•
Siren Bus pour le raccordement de sirènes RSC
Les lignes sérielles utilisent une baud rate de 38.400bps.
Pour la connexion, il est recommandé d'utiliser des câbles blindés multipolaires à paires torsadées avec des conducteurs fl exibles.
La longueur maximale de la ligne de 1km (pas de connexion étoile autorisée) peut être étendue en utilisant des câbles à fi bres optiques.
Le choix du câble dépend de la longueur de la ligne sérielle et la consommation totale des dispositifs raccordés.
La ligne sérielle doit être équilibrée par l'insertion d'un cavalier de terminaison sur le dernier dispositif raccordé sur la ligne.
La ligne sérielle gère un total de 45 dispositifs divisés en cinque categories: 10 modules d'extension entrées, 16 modules d'extension sorties,
2 récepteurs radio (utilisant le protocole ASYNC@WL) ou 1 coordinateur radio (utilisant le protocole SYNC@BWL), 8 consoles, 8 unités
de contrôle auxiliaires et 1 transmetteur téléphonique GSM.
La centrale identifi e les dispositifs par leur adresse. Chaque catégorie de dispositifs utilise sa propre séquence d'adresses
(à partir de l'adresse 1). Les dispositifs peuvent être raccordés à la ligne sérielle sans aucune restriction concernant l'ordre ou la catégorie.
La ligne sérielle doit être le plus linéaire possible, les ramifi cations sont admises si les branches ne dépassent pas 1m de longueur.
Dans le cas contraire, la création de branches nécessite l'utilisation d'extensions ligne sérielle raccordés à la ligne sérielle principale.

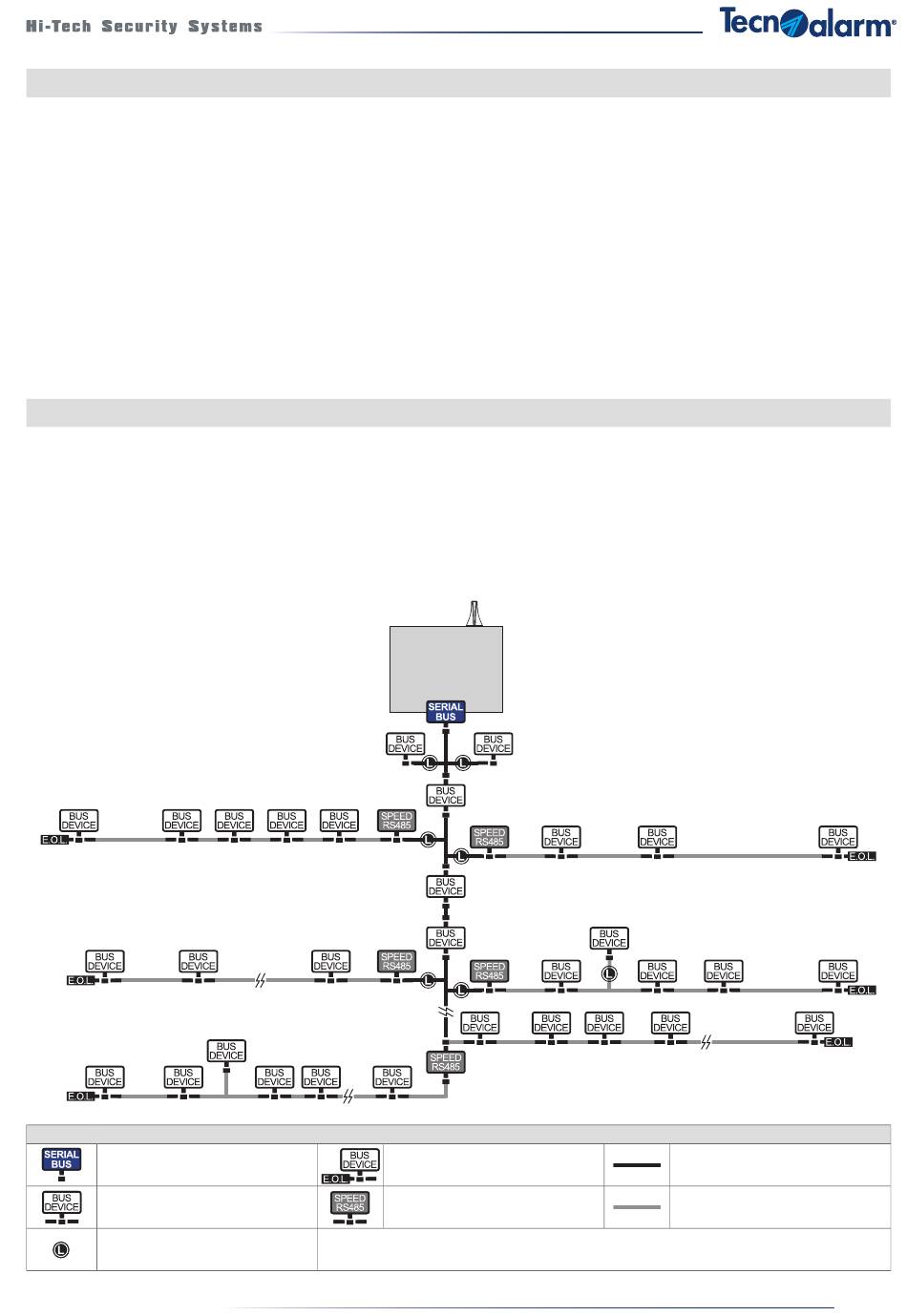

Raccordement ligne sérielle RS485
Dispositif sériel
(console, clavier, module d'extension etc.)
Branche avec longueur max. 1m
TP10-42 - TP10-42 EN
6-19 - Lignes sérielles
®
6-20 - Ligne sérielle standard
L
LÉGENDE DES SYMBOLES
Dispositif sériel
(console, clavier, module d'extension etc.)
avec résistance d'équilibrage
Extension ligne sérielle (max. 5 modules
raccordés à la ligne principale)
®
Ligne principale avec longueur max. 1km
Branche avec longueur max. 1km
43
