Blocs de calcul (COND)
Sélection menu : Programmation > Commande système >
Protos 3400(X) : calculation blocks, Protos II 4400(X) : blocs de calcul
Calcul de paramètres existants en de nouveaux paramètres
Calculation blocks (blocs de calcul)
Un module de calcul comprend deux modules de mesure avec toutes leurs
valeurs mesurées comme valeurs d'entrée. L'état général de l'appareil (signaux
NAMUR) est également repris. Les paramètres existants servent à calculer la dif-
férence.
Sorties de courant
Toutes les sorties courant peuvent être programmées en vue de la sortie des
nouveaux paramètres calculés par les calculation blocks.
Affichage des valeurs mesurées
Tous les nouveaux paramètres sont visualisables aussi bien en tant que valeur
mesurée principale qu'en tant que valeur mesurée secondaire.
Régulateur
Des fonctions de régulation ne sont pas proposées.

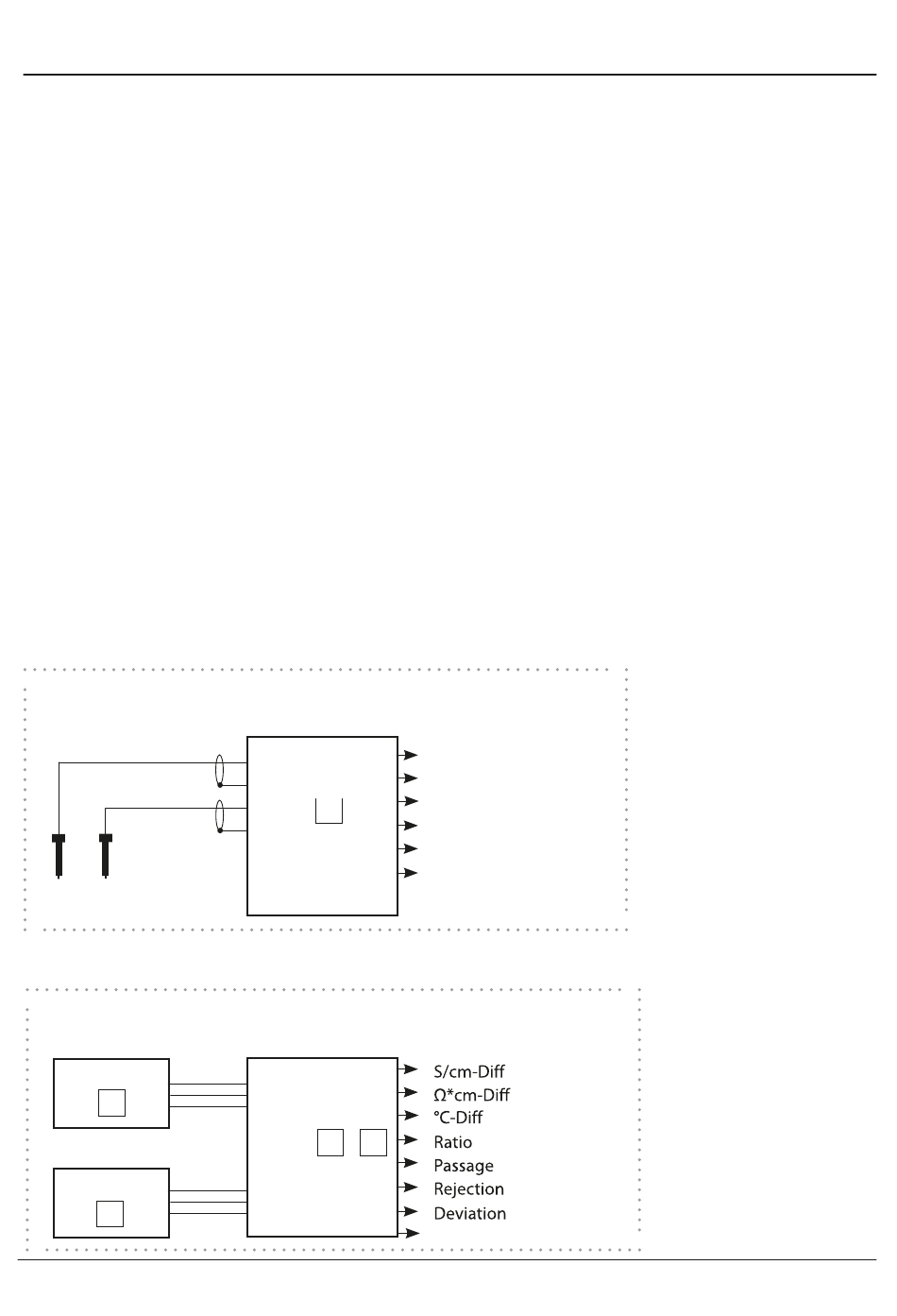

Fonctionnement du module de mesure
Entrées :
Sondes, bornes
Cond
Temp
Fonctionnement du module de conversion (calculation block)
Entrées :
Sorties de 2 modules de mesure
Module
I
Module
II
100
Module de
mesure
Module I
par ex. :
Memosens Cond
Calculation block
Module I + II
Cond/Cond
Sorties
Valeurs mesurées / état
S/cm
Ω*cm
°C
% poids
g / kg
°F
Sorties :
Valeurs mesurées / état
pH selon VGB 450
