Servoamplificateur DIGIVEX Power Drive
3.4.7.4 Raccordement du resolver
Le resolver est un capteur de haute précision (+/- 10 min d'angle en standard), le câblage doit être
réalisé avec soin :
•
Cheminement séparé de la puissance.
•
Câble torsadé par paire (sinus, cosinus, excitation) avec blindage individuel des paires. Le
blindage des paires doit être relié au capot métallisé de la prise SUB-D. Ne pas relier le
blindage des paires côté moteur
PARVEX peut fournir ce câble sous 2 formes :
•
Câble séparé, dans ce cas respecter le câblage du plan ci-après.
•
Câble équipé de sa prise SUB-D côté variateur et de son connecteur côté moteur, cette
solution fortement recommandée permet de disposer d'un câble prêt à l'emploi.
Distance maximale entre resolver et DIGIVEX Power Drive : 200 m. (Pour des longueurs supérieures,
nous consulter).
Sections maximales admissibles :
•
Par la prise SUB-D : 0.5mm².
•
Par la fiche amovible du connecteur : 0.14 à 1 mm² (contacts à souder ou à sertir)

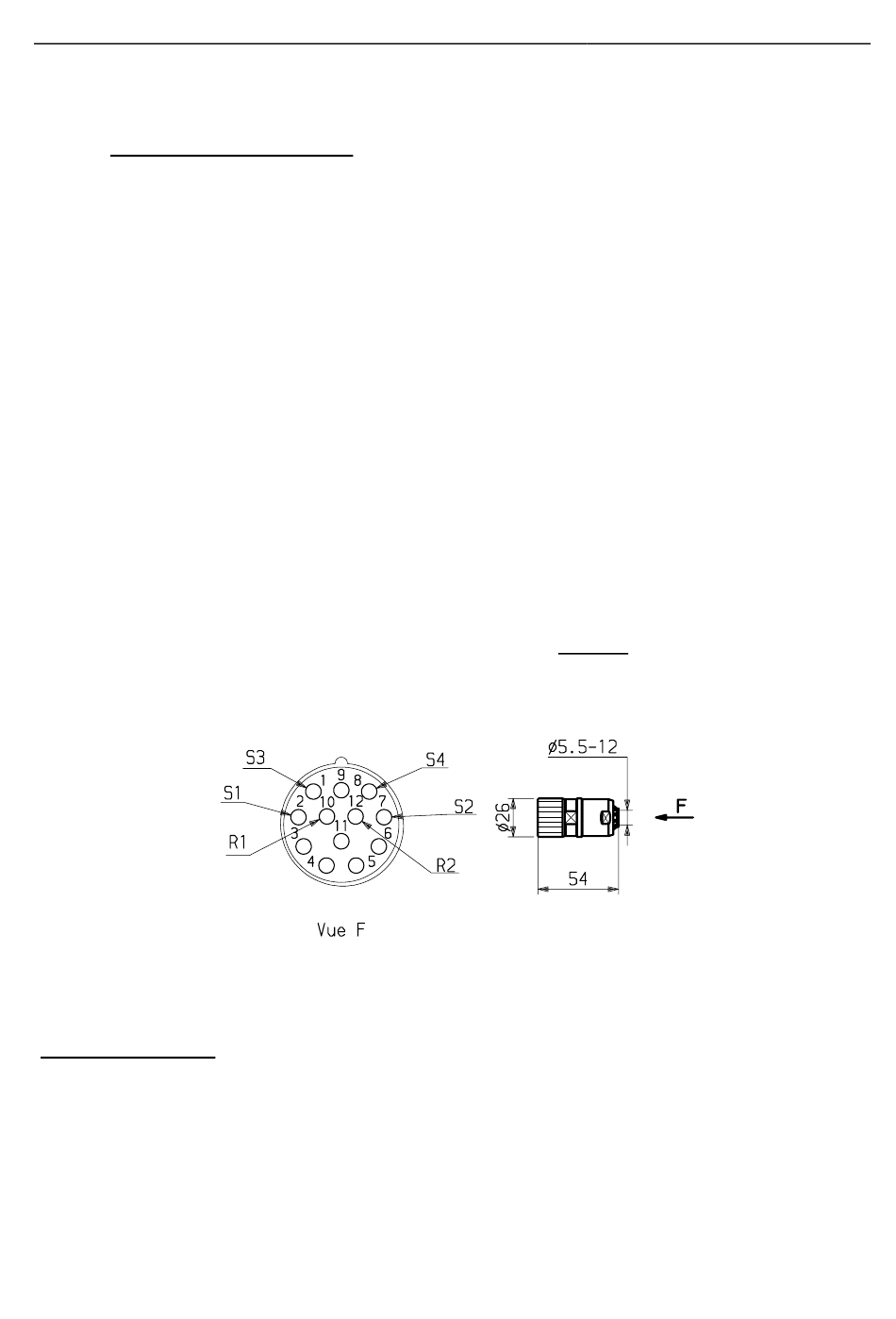

FICHE AMOVIBLE DU CONNECTEUR RESOLVER (raccordement coté moteur)
Cas des moteurs XD :
Raccordement par prise SUB-D sous le capot arrière (passage du câble dans un presse-étoupe
spécial).
Nous consulter.
220065R4621 (contacts à souder - standard)
220065R1621 (contacts à sertir)
48
PVD 3484F 04/2004
