Servoamplificateur DIGIVEX Power Drive

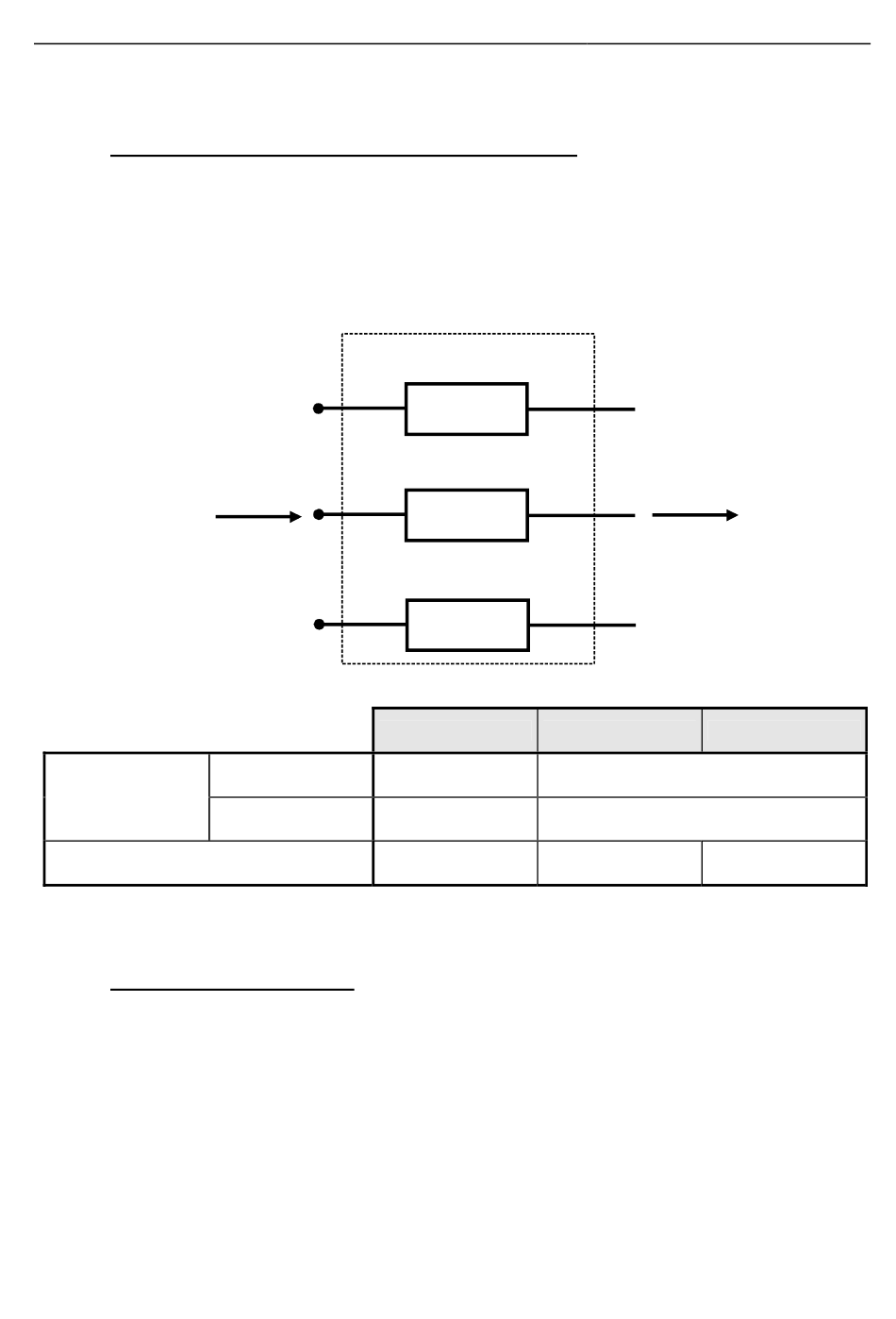

3.4.7.2 Guide d'utilisation pour grandes longueurs de câble
Pour les DPD 50/80, DPD 100/120 et DPD 150, prévoir des inductances à partir de 70m (câble
normal) ou 50 m (câble blindé) comme indiqué dans le tableau suivant. Ces Selfs ne sont pas
utilisables dans le cas de moteurs défluxables (broches) pour lesquels la longueur de câble doit rester
inferieure à 70m (câble normal) ou 50 m (câble blindé).
A placer entre le DIGIVEX Power Drive (le plus près possible de ce dernier) et le moteur.
Encombrement : voir § 3.7.
Servovariateur
Longueur câble
Inductance
3.4.7.3 Raccordement côté moteur
Raccordement puissance
Deux possibilités de raccordement sont offertes :
•
Boite à bornes + connecteur resolver.
•
Connecteur de puissance + connecteur resolver.
U2
V2
W2
DPD 50/80
Normal
70 à 200 m
Blindé
50 à 135 m
SF02026
340 µ H
PVD 3484F 04/2004
SELF
SELF
SELF
DPD 100/120
SF02026
340 µ H
44
Moteur
DPD 150
100 à 200 m
70 à 135 m
SF02027
190 µ H
