Chapitre 2 – Réglages de l'Iniscope II – Partie Initiation
2.1 Mettre en fonction l'oscilloscope
Alimenter l'appareil avec son cordon secteur, puis allumez le par pression sur le bouton situé en bas à
gauche de la face avant de l'appareil.
A l'allumage de l'oscilloscope, l'appareil effectue un auto test complet et une auto calibration avant
d'afficher son écran standard.
Attention : assurez vous que la prise de l'oscilloscope est bien reliée à la terre
En premier lieu, positionner au mieux l'oscilloscope, des béquilles situées sous le boîtier permettent
d'orienter l'écran.
2.2 Signaux d'entrées
Appliquer un signal ou deux sur les voies d'entrées, en prenant soin de respecter la polarité des bornes
04 à 07. Ne pas appliquer de potentiel aux bornes 4 et 7 qui sont reliées à la terre.
Attention : Les bornes 4 et 7 sont reliées entre elles et reliées à la terre
Remarque : Il sera utile, pour une meilleure compréhension des élèves, de songer à utiliser des cordons
de sécurité 4mm de couleurs accordées aux bornes, soit 2 noirs, 1 jaune et 1 bleu.
2.3 Configuration des voies
Appeler le menu de configuration de la voie jaune (commande 15) ou de la voie rouge (commande 16)

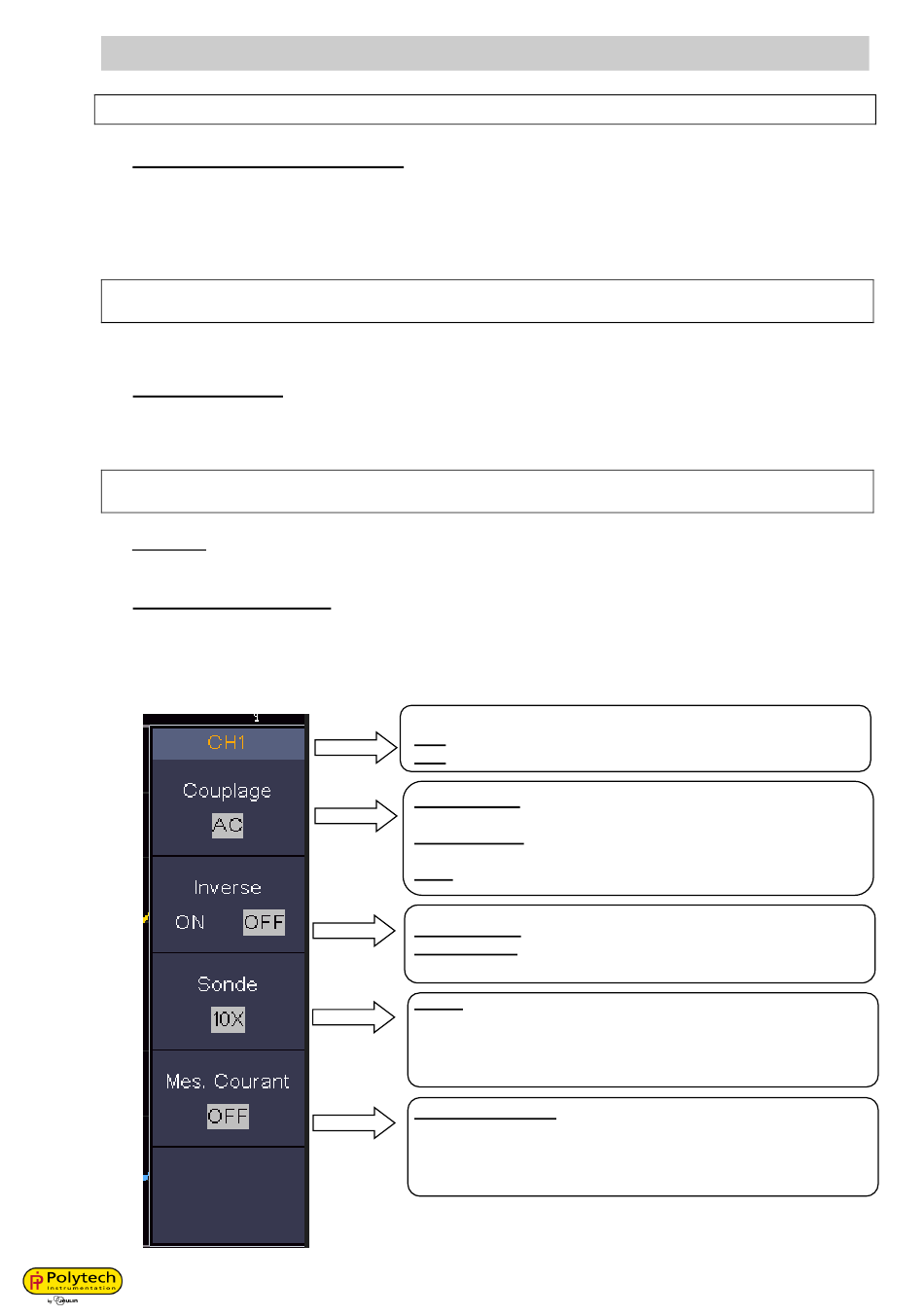

Vous disposerez alors à la droite de votre écran du menu ci-dessous, avec la possibilité de changer les
paramètres par action sur les touches F1, F2, F3 et F4. Valider votre choix en appuyant sur le bouton
Multifonction.
Notice d'utilisation INISCOPE II
Titre de la page du menu:
CH1 : Menu de la voie jaune accessible par la commande 15
CH2 : Menu de la voie bleue accessible par la commande 16
Couplage AC : N'affiche pas la partie continue du signal
d'entrée
Couplage DC : Affiche les composantes alternatives et
continues du signal d'entrée
Terre : Déconnecte l'entrée du signal et affiche la référence 0
Inversion OFF : La courbe est affichée normalement.
Inversion ON : La courbe est inversée en tension (par exemple
un +5V devient un -5V)
Sonde
SI vous utilisez un dispositif d'atténuation du signal, vous
pouvez intégrer un facteur d'échelle afin d'obtenir les valeurs
réelles à l'écran. Sont disponibles les facteurs x1, X10, x100,
x1000. Le facteur de sonde est par défaut x1
Mesure du courant
Si vous disposez d'une sonde de courant, vous pourrez
également en intégrant un facteur d'échelle, lire directement la
valeur en ampère sur l'écran. Le facteur d'échelle est réglable
de 100mV /A à 20V/A par le bouton multifonction.
7
