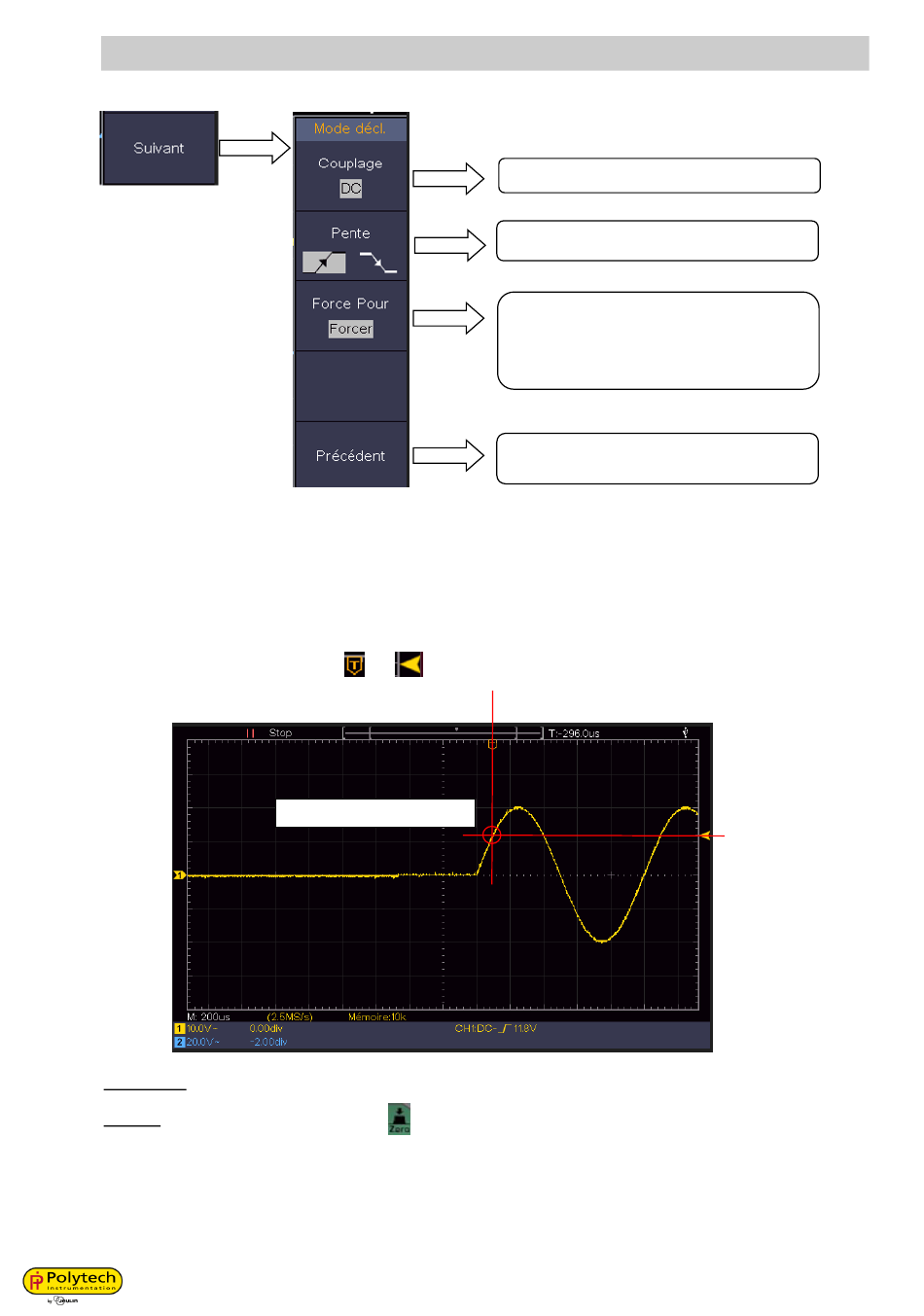

Page 2 du menu de déclenchement
Pour permettre le déclenchement d'une acquisition, il faut impérativement :
-
Que la voie soit activée.
Que la référence choisie CH1 ou CH2, corresponde à la courbe que l'on souhaite synchroniser
-
-
Que le niveau de déclenchement en V se situe entre la valeur minimum et le maximum du signal.
Contrairement à un oscilloscope analogique classique, qui dispose d'un point de déclenchement figé à
l'origine de la courbe sur l'axe des temps, l'Iniscope II permet de positionner ce point grâce à la mollette 10
(voir page 5, figure 1), n'importe où sur l'axe des temps. Vous pouvez identifier sa position précise en
repérant l'intersection des 2 index
Remarque : L'Iniscope permet donc de voir, si vous le souhaitez, ce qui se passe avant le seuil du
déclenchement
Astuce : Une pression sur la mollette 10
au centre de l'axe horizontal
Notice d'utilisation INISCOPE II
et
, comme le montre la figure ci-dessous.
Point de déclenchement
permet de replacer automatiquement le point de déclenchement
Choix du couplage : AC ou DC
Choix de déclenchement sur front montant
ou descendant
Programmation de la Commande du
bouton FORCE :
« Forcer » pour un déclenchement manuel
ou « Monocoup » pour un déclenchement
unique sur front à chaque pression.
Revient à la page précédente du menu de
déclenchement
10
