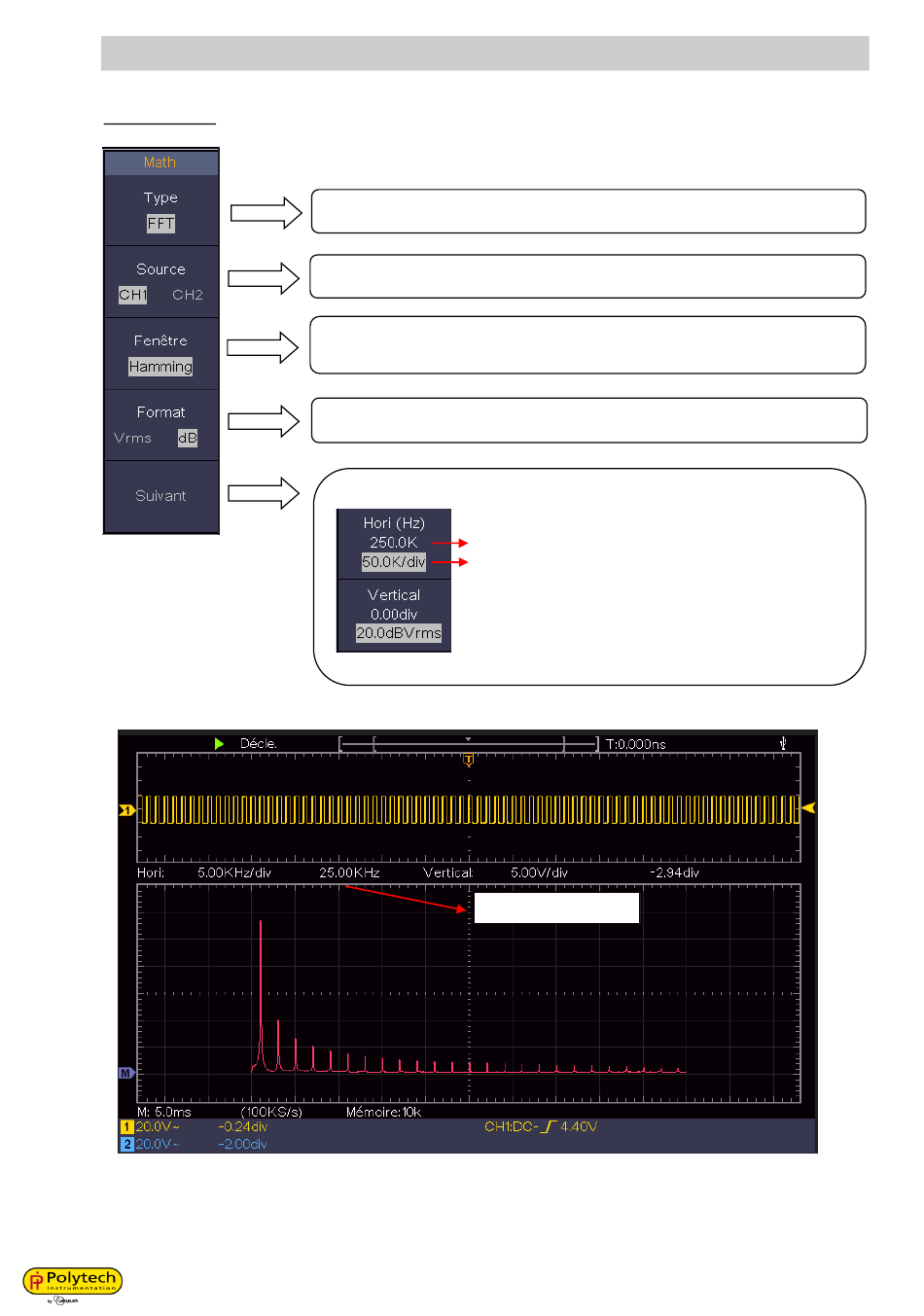

3.52 Mode FFT : Transformée de Fourier Rapide
Exemple de FFT d'un signal carré 1 KHz avec une fenêtre rectangle
Notice d'utilisation INISCOPE II
Mode "FFT" activé
Choix de la voie Y1 ou Y2
Choix de fenêtre; Hamming, Rectangle, Blackman, Hannig, Kaiser ou
Bartlett
Choix de l'échelle verticale Vrms ou dB
Pour accéder à la page suivante :
Réglage de l'échelle horizontale
Permet de décaler le point d'origine de la FFT
Permet de changer l'échelle horizontale
Réglage de l'échelle vertical
Permet de décaler le point d'origine de la FFT
Permet de changer l'échelle vertical
Tous les réglages se font par le bouton "Multifonction"
Fréquence centrale
