3.4

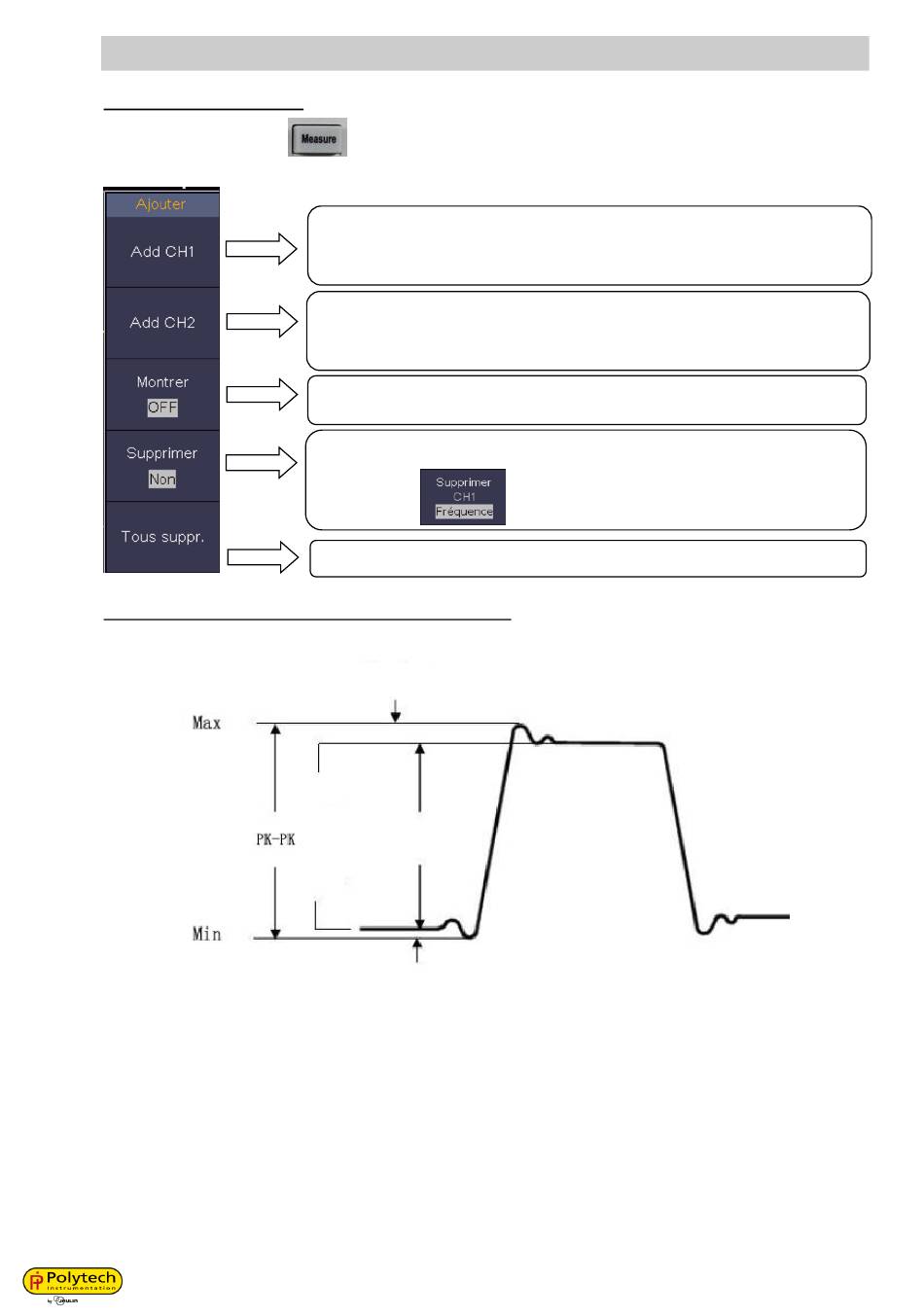

Mesures automatiques (fonction « Measure » au préalable activée, voir page 12)
Appuyer sur « Measure »
Liste des mesures automatiques sur la voie 1 et la voie 2 :
Mesures de tension :
-
Moyenne : « V » à l'affichage. Moyenne arithmétique de la tension
-
PK-PK : « Vpp » à l'affichage. Tension crête à crête.
-
RMS : « Vr » à l'affichage. Valeur efficace vraie du signal
-
Max : « Ma » à l'affichage. Tension la plus haute du signal
-
Min : « Mi » à l'affichage. Tension la plus basse du signal
Top : « Vt » à l'affichage. Tension du sommet plat de la forme d'onde.
-
Base : « Vb » à l'affichage. Tension de la base plate de la forme d'onde.
-
-
Amplitude : « Va » à l'affichage. Différence entre Vtop et Vbase
-
Dépassement : « Os » à l'affichage. En % (Vmax-Vtop)/Vamp
-
Inv Dépas. : « Ps » à l'affichage. En % (Vmin-Vbase)/Vamp
-
RMS : « TR » à l'affichage. Tension RMS moyenne par période
-
Curseur RMS : « CR » à l'affichage. Tension RMS entre les deux curseurs.
Notice d'utilisation INISCOPE II
, vous obtiendrez le menu suivant :
Permet d'ajouter une mesure ou plusieurs mesures automatiques, 8
maximum parmi 30 paramètres, à l'affichage en bas de l'écran. Mesures
concernant la voie 1. Choisir le paramètre dans le menu déroulant et activer
le en appuyant de nouveau sur "Add CH1"
Permet d'ajouter une mesure ou plusieurs mesures automatiques, 8
maximum parmi 30 paramètres, à l'affichage en bas de l'écran. Mesures
concernant la voie 2. Choisir le paramètre dans le menu déroulant et activer
le en appuyant de nouveau sur "Add CH2"
Permet d'afficher les 30 paramètres à l'écran en simultanée soit de la voie 1,
soit de la voie 2 ou bien aucun paramètre (position OFF)
Supprime l'affichage du paramètre par une simple pression, ceci en
commençant par le dernier sélectionné qui sera visible sur cette touche.
Par exemple:
de la voie 1
Supprime toutes les mesures automatiques affichées
Dépassement
Top
Amplitude
Base
Inv Dépas.
18
supprimera l'affichage demandé de la fréquence
