VUE D'ENSEMBLE

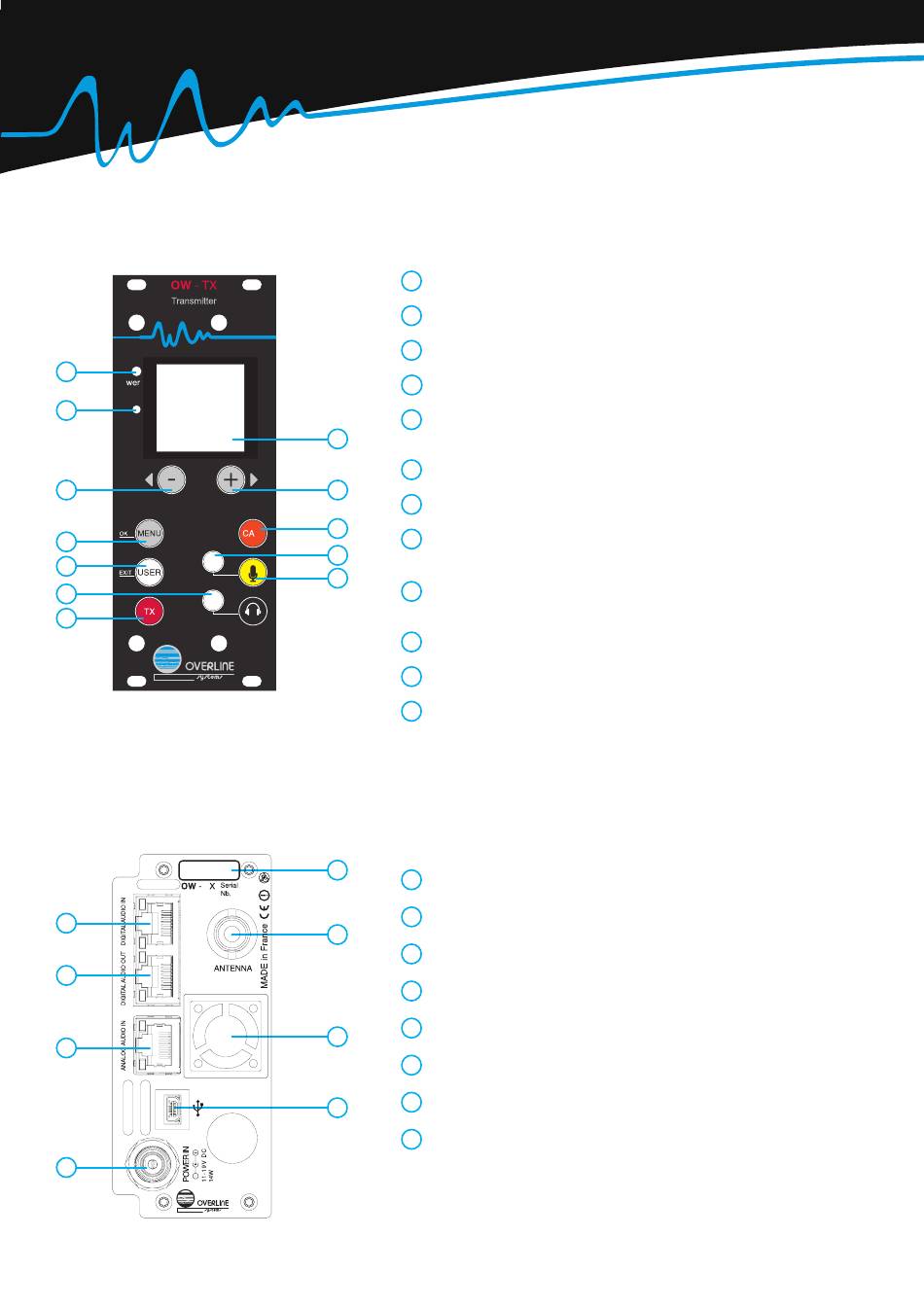

OW TX - émetteur 1W
Face avant
1
2
4
7
9
11
12
Face arrière
2
4
6
8
LED Power
1
Voyant témoin de la mise sous tension de l'appareil
Bouton Reset
2
Permet de redémarrer la cassette en cas de disfonctionnement
Ecran Oled
3
Affichage des différents menus
Bouton «-»
4
Baisse le volume d'écoute du jack en façade, et permet de naviguer dans les menus
Bouton «+»
5
Augmente le volume d'écoute du jack en façade, et permet de naviguer dans
3
les menus
Bouton «CALL»
6
Envoi un appel CALL qui fera clignoter tous les mobiles en écoute de cet émetteur
5
Bouton «Menu» / «OK»
7
ouvre le menu du TX, et permet de valider les paramètres de ce dernier
6
Jack Mic IN
8
Entrée micro Jack 3.5mm. Activée par le bouton « Micro » (10), permet de parler
8
à toutes les mobiles à l'écoute de cet émetteur
10
Bouton «USER» / «EXIT»
9
Ouvre le menu de raccourcis utilisateur, et permet de quitter le «menu» (7) à tout
instant
Bouton « Micro »
10
Active un micro connecté au connecteur jack IN 3.5mm
Jack Phones OUT
11
Sortie audio Jack 3.5mm, permet de monitorer l'audio envoyé aux mobiles
Bouton « TX »
12
Maintenu, il permet de modifier la fréquence/canal du TX avec les touches «-» et «+»
1
Serial Number
1
Numéro de série de l'appareil.
Digital Audio IN
2
entrée du signal audio numérique/datas depuis la MCU ou un module OW
3
Connecteur TNC «Antenna»
3
Sortie du signal HF émis par l'émetteur
Digital Audio OUT
4
sortie du signal audio numérique/datas vers la MCU ou un autre module OW
Fan Section
5
5
Module de ventilation de l'émetteur
Analog Audio IN
6
entrée audio analogique auxiliaire (niveau ligne, symétrique)
Mini USB Load Port
7
7
Port Mini USB permettant de charger les mises à jour disponibles pour ce module
Power IN
8
Connecteur d'alimentation 15V à raccorder à une OW - PS130
7
