CABLAGE ET MISE EN SERVICE
Principe de câblage audio numérique et données de
communication
Plage Freq : 471...542MHz

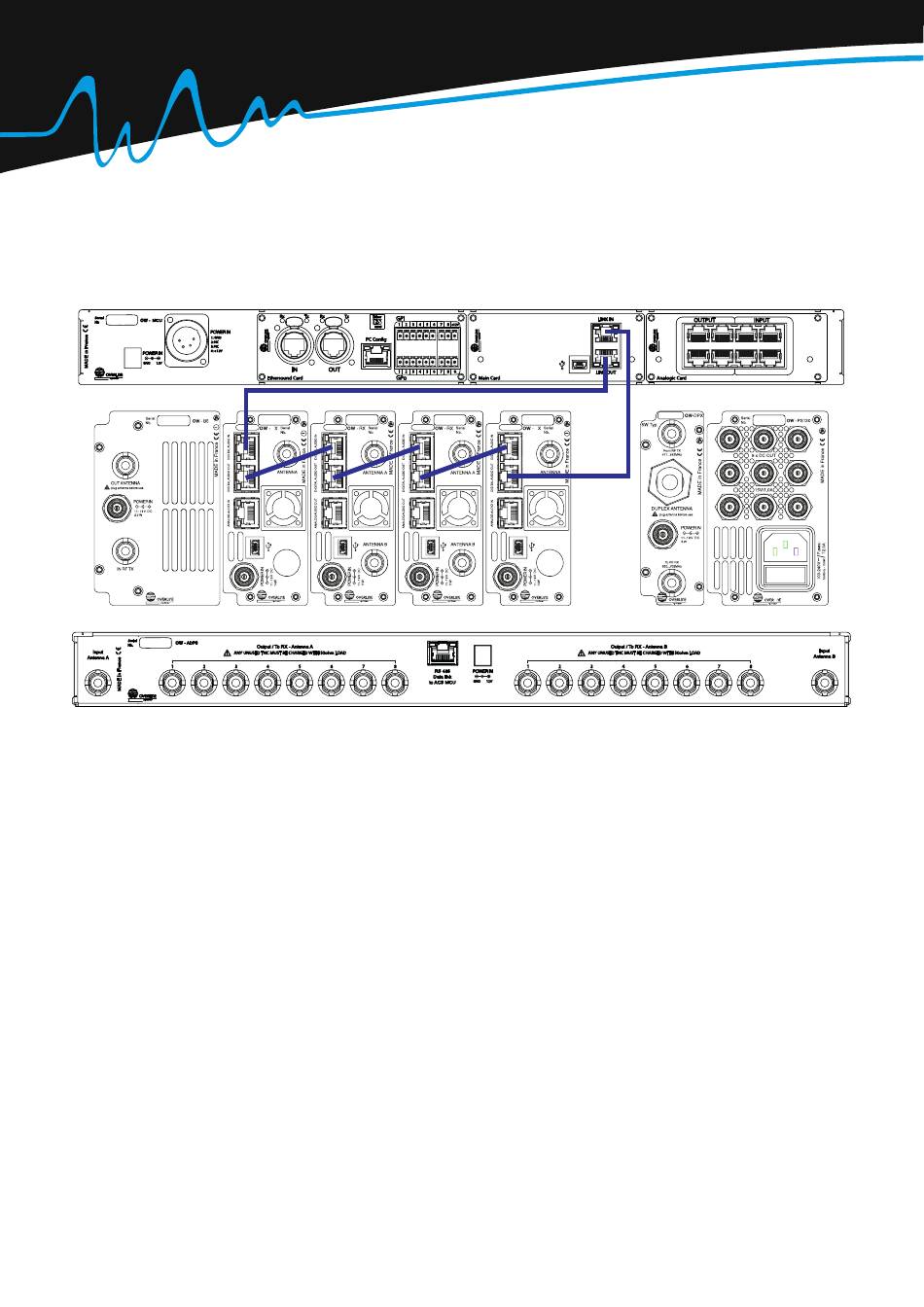

Exemple de câblage audio numerique et commandes de 2 récepteurs, 2 émetteurs, un booster
et un duplexeur
Concernant l'audio et les datas de communication, ils partagent le même support de transport, ainsi tous les éléments (OW TX
et OW RX) doivent être connecté à l'Unité Centrale OW MCU, sous forme de réseau en boucle fermée.
En utilisant des câbles standards RJ45 catégorie 5, en partant de la sortie « LINK OUT » de la MCU, doivent être connectés, en
cascade, tous les éléments du réseau (sur les connecteurs « LINK IN » et « LINK OUT » de chaque cassette). Fermez enfin la
chaîne de votre réseau en utilisant le port RJ45 « LINK IN » de votre module MCU.
