CABLAGE ET MISE EN SERVICE
Principe de câblage signaux HF
OW - B5
Plage Freq : 471...542MHz

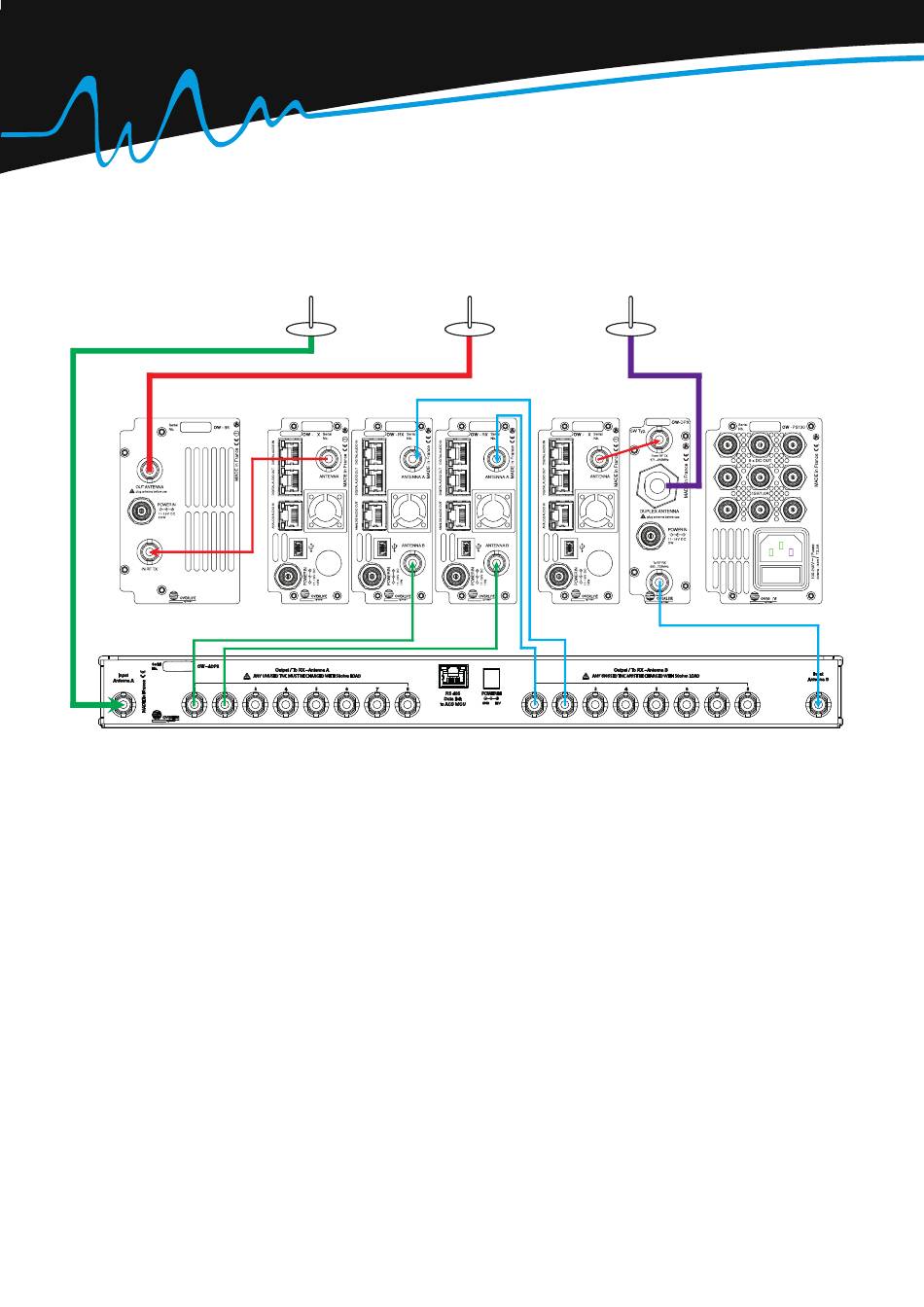

Exemple de câblage HF de 2 récepteurs, 2 émetteurs, un booster et un duplexeur
L'ensemble du câblage HF se fait avec des câbles coaxiaux 50 Ohms.
L'OW TX peut être branché soit directement sur une antenne soit via le module OW DPX (duplexeur permettant d'utiliser une
seule antenne comme antenne d'émission et de réception simultanément, voir exemple OW TX (2)).
Elle peut également être connectée sur un module amplificateur OW B5, afin d'amplifier le signal TX (exemple de l'OW - TX(1)
sur le schéma).
Pour la partie réception, les OW RX se connectent à l'OW ADP en diversity, c'est à dire que pour chaque OW RX il faut connec-
ter l' «antenna A» à une sortie «A» et l' «antenna B» à une sortie «B» de l'OW ADP. Pour les entrées de l'OW ADP, elles peuvent
être connectées soit directement à une antenne (exemple de l' «input Antenna A» sur le schéma), soit via le duplexeur
(exemple de l' «input Antenna B» sur le schéma) si l'on veut dimuner le nombre d'antenne.
Dans ce dernier cas, la sensibilité de réception sera légèrement réduite, d'environ -5 dB.
Il est très important de placer un bouchon 50 Ohms sur les connecteurs TNC non utilisés, afin d'éviter toute éventuelle pertur-
bation ou oscillation HF.
VOIE A
RECEPTION DIVERSITY
OW - TX (1)
OW - RX (1)
ANTENNE TX (2) + VOIE B
ANTENNE TX (1)
RECEPTION DIVERSITY
OW - RX (2)
OW - TX (2)
OW - ADP
17
OW - DPX
OW - PS130
