CABLAGE ET MISE EN SERVICE
Principe de câblage alimentation
Plage Freq : 471...542MHz
ATTENTION!
Cable en «Y»
obligatoire pour B5

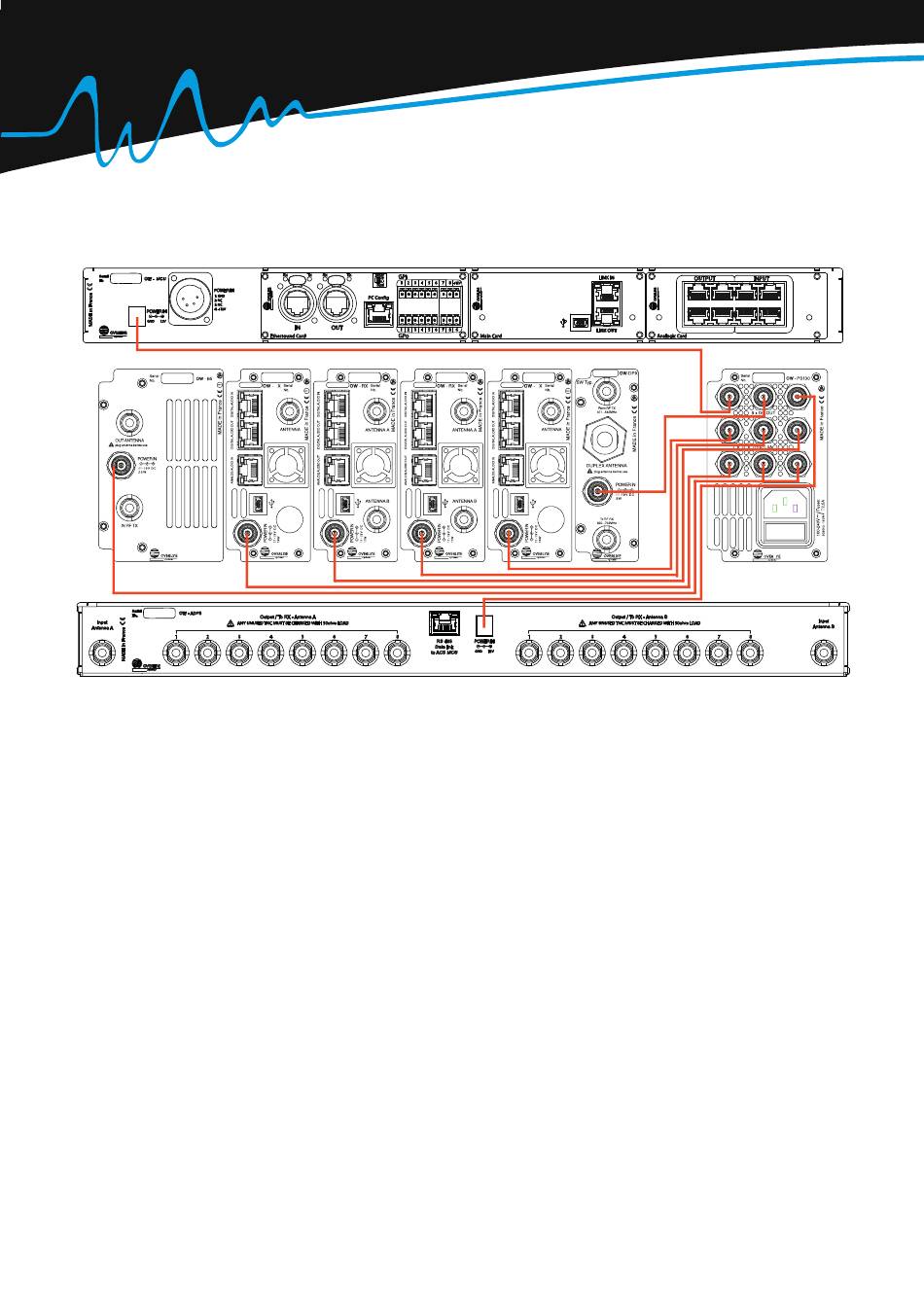

Exemple de câblage d'alimentation de 2 récepteurs, 2 émetteurs, un booster et un duplexeur
Chaque élément devra être connecté en alimentation, à l'aide des connecteurs Switchcraft à vis, sur le module PS130.
Cas particulier : Le module d'amplification d'émission OW B5 nécessite un câble d'alimentation spécifique, en Y, afin d'utiliser 2
sorties de la PS 130, nécessaire à son bon fonctionnement (voir exemple ci-dessus).
