B.

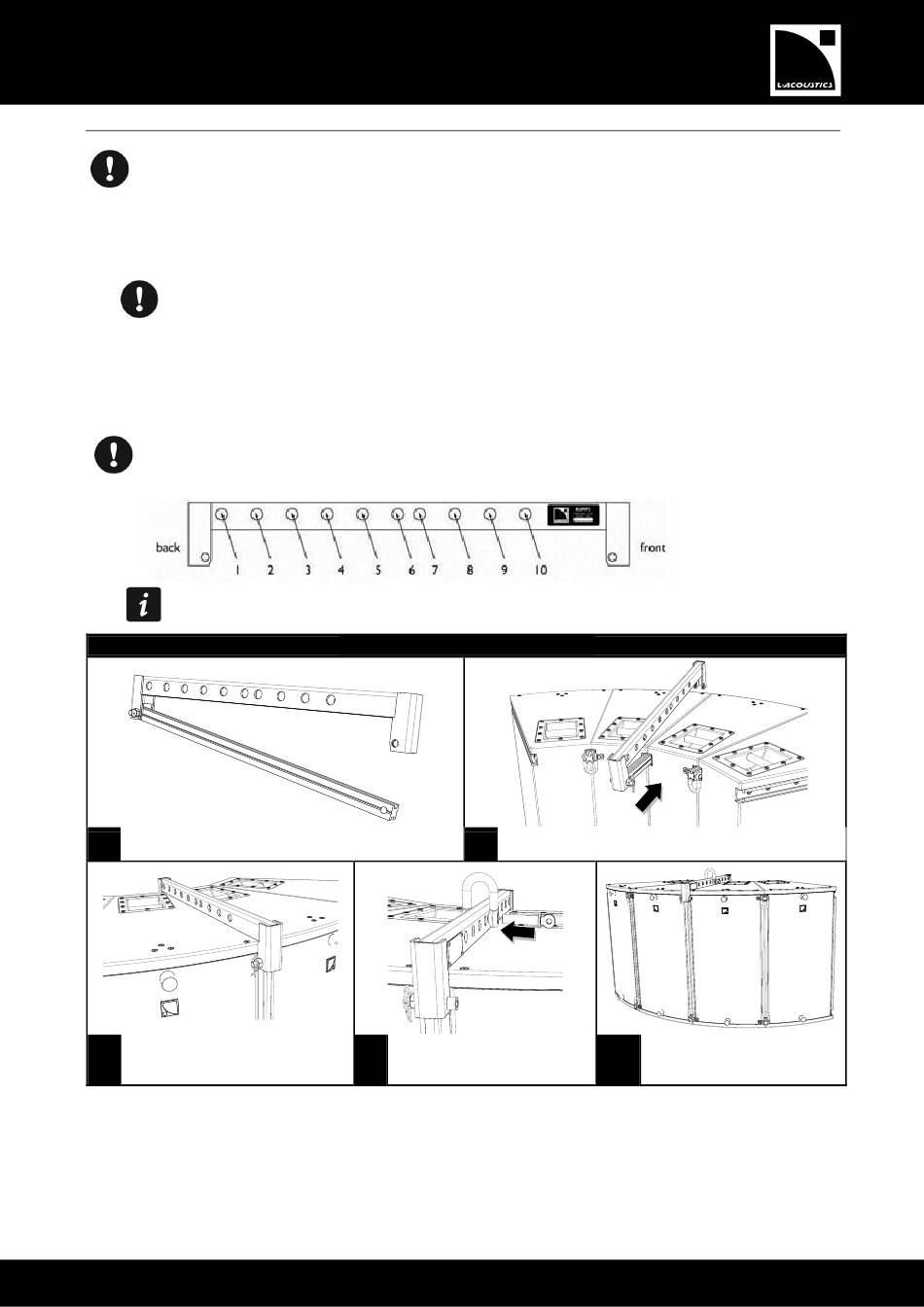

Installer la ou les barres d'accrochage BUMP3
Préparez les assemblages BUMP3/ARCOUPL.
Pour cette procédure, les assemblages BUMP3/ARCOUPL doivent avoir été préparés. Référez-vous à la
PROCÉDURE E.
Attachez les assemblages BUMP3/ARCOUPL requis.
a. Retirez l'ensemble boulon/écrou/goupille de l'avant de chaque assemblage BUMP3/ARCOUPL.
Référence pour l'orientation pour BUMP3
Durant l'installation du BUMP3, la plaque du numéro de série doit être orientée vers l'avant de
l'assemblage.
b. Depuis l'arrière de l'assemblage, glissez les assemblages BUMP3/ARCOUPL dans leurs emplacement
respectifs (c'est-à-dire les emplacements laissés libres lors des enceintes).
c. Verrouillez l'avant de chaque assemblage BUMP3/ARCOUPL en réinstallant l'ensemble boulon/écrou/goupille.
Attachez une manille sur chaque BUMP3.
Trou à utiliser pour attacher la manille.
Référez-vous à la modélisation SOUNDVISION pour identifier le trou du BUMP3 correspondant à l'angle
de site souhaité.
À propos de l'angle de site
De nombreux paramètres peuvent affecter l'angle de site, il est donc recommandé d'utiliser un inclinomètre.
Ensemble boulon/écrou/goupille enlevé
a
à l'avant de l'assemblage BUMP3/ARCOUPL.
Avant d'un assemblage
c
BUMP3/ARCOUPL
sécurisé.
ARCSII_RM_FR_1-1
PROCÉDURE B : Installer le BUMP3
b
Manille (Ø18mm)
attachée sur le BUMP3
w w w . l - a c o u s t i c s . c o m
Glisser l'assemblage BUMP3/ARCOUPL.
Une ligne horizontale de 4
FIN
ARCS
®
II prête pour le levage.
11
