4
Mise en service
4.1
Commande
Touche de
1
programmation pour
KNX
Raccordement KNX
2
(paire torsadée)
Raccordement
3
d'alimentation en
tension
LED de programmation
4
KNX (rouge)
5
LED APP (verte)
6
LED COM (jaune)
7
Raccordement Ethernet
8
Prise USB
Support de carte
9
microSD
Référence
S-0001-006

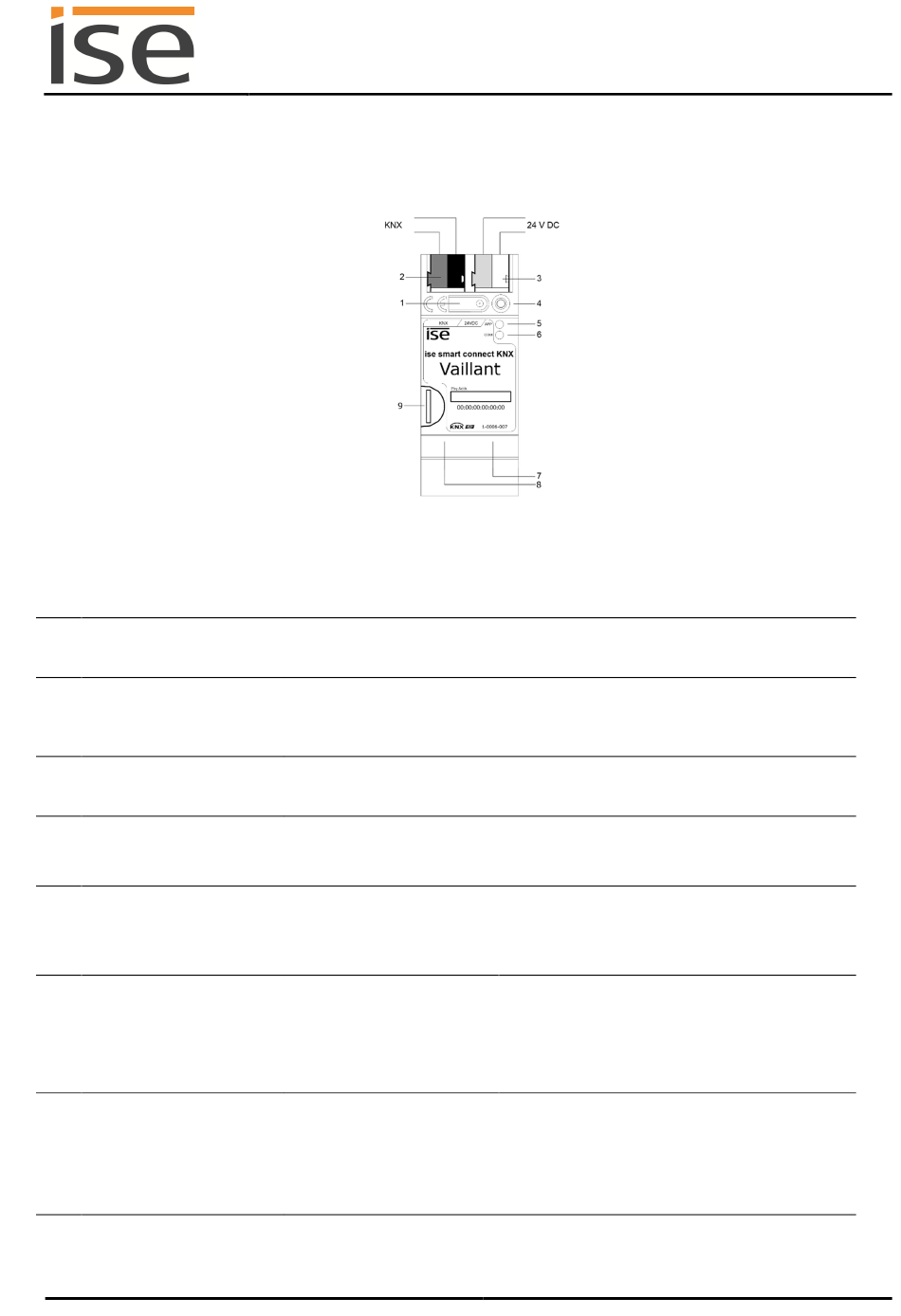

Illustration 10
: ise smart connect KNX Vaillant.
Met l'appareil dans le mode de programmation ETS ou annule celui-ci.
à gauche:
( + / rouge)
à droite :
( - / noir)
DC 24...30 V, 2 W (pour 24 V)
à gauche:
( + / jaune)
à droite:
( - / blanc)
rouge: l'appareil est en mode de programmation ETS
jaune: code de démarrage ou de diagnostic, voir 4.2.1 / 4.2.2
verte:
Fonctionnement normal
éteinte / clignote: code de démarrage ou de diagnostic, voir 4.2.1 / 4.2.2
jaune: fonctionnement normal (de courtes phases sombres indiquent un
trafic de télégrammes KNX)
éteinte / clignote: code de démarrage ou de diagnostic, voir 4.2.1 / 4.2.2
LED vitesse 10/100
(verte)
allumée: 00 Mbit/s
éteinte: 10 Mbit/s
Raccordement USB type A, établit la connexion au multiMATIC via le
eBUS Adapter
.
Utilisez de manière standard le câble USB fourni. Veuillez noter qu'il n'est
généralement pas autorisé d'utiliser des câbles USB de plus de 3 m de
long.
sans fonction
ise smart connect KNX Vaillant
LED lien/ACT (orange)
allumée: connexion au réseau IP
éteinte: pas de connexion
clignote: réception de données sur IP
Manuel de produit page 43 (63)
Mise en service
