6.8

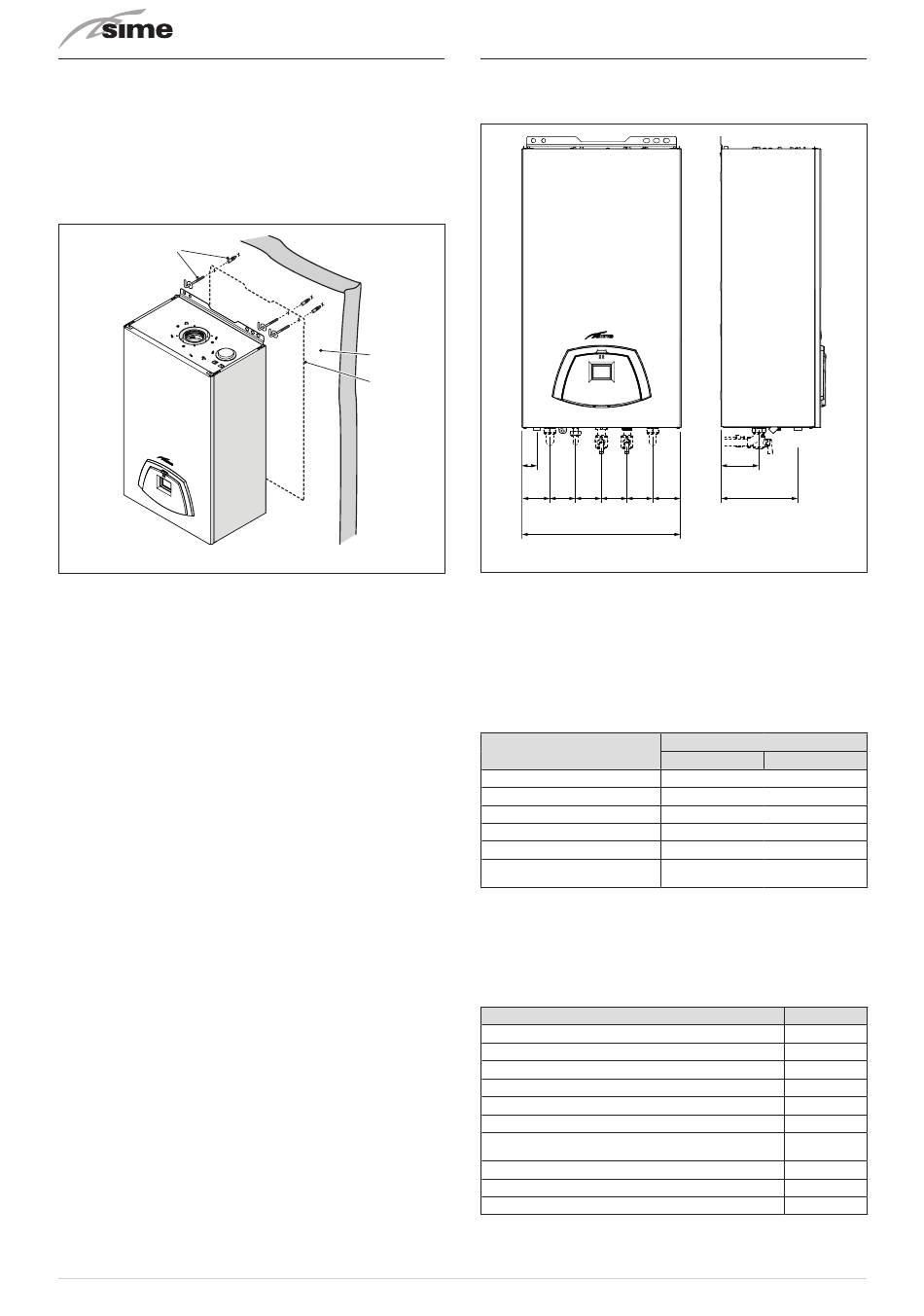

Montage de la chaudière
Les chaudières Edea HM F/B quittent l'usine avec le gabarit en
papier prévu pour leur montage sur un mur solide.
Pour l'installation :
– positionnez le gabarit en papier (1) sur le mur (2) où vous
souhaitez montez la chaudière
– effectuez les trous, enlevez le gabarit (1) et insérez les
chevilles à expansion (3)
– fixez la chaudière aux chevilles.
3
m
AVERTISSEMENTS
La hauteur de la chaudière doit être choisie de façon
à faciliter les opérations de démontage et d'entretien.
26
6.9
Raccordements hydrauliques
Les raccords hydrauliques ont les caractéristiques et les
dimensions indiquées ci-dessous.
2
1
48
Sc
=
M
Fig. 21
a
ATTENTION
La décharge de chaque soupape de sécurité installée
doit être raccordée à un système de collecte et
d'évacuation adéquat au moyen d'une tuyauterie
appropriée. Le fabricant n'est pas responsable des
inondations ou dommages éventuels causés aux
équipements électriques par le déclenchement de la
soupape de sécurité.
Description
M - Départ de l'installation
R - Retour de l'installation
U - Sortie de l'eau sanitaire
E - Entrée de l'eau sanitaire
G - Alimentation au gaz
Sc - Évacuation de la
condensation
6.9.1
Accessoires hydrauliques (en option)
Pour faciliter le raccordement hydraulique et celui du gaz entre
les chaudières et les installations, des accessoires indiqués
dans le tableau sont disponibles et peuvent être commandés
séparément de la chaudière.
DESCRIPTION
Plaque pour installation
Kit de coudes
Kit coudes et robinets avec raccords de DIN à SIME
Kit robinets
Kit robinets avec raccords de DIN à SIME
Kits de remplacement muraux de marques différentes
Kit de protection des raccords (pour les modèles
25-30 kW)
Kit doseur de polysphospahtes
Kit de recharge du doseur
Kit solaire pour chaudières instantanées
REMARQUE:
l'accessoire ou sont indiquées sur les emballages.
65 65 65 65
=
U
G
E
R
400
25
les instructions des kits sont fournies avec
Sc
95
175
Fig. 22
Edea HM F/B
30
Ø 3/4" G
Ø 3/4" G
Ø 1/2" G
Ø 1/2" G
Ø 3/4" G
Ø 20 mm
CODE
8075441
8075418
8075443
8091806
8075442
8093900
8094530
8101700
8101710
8105101
