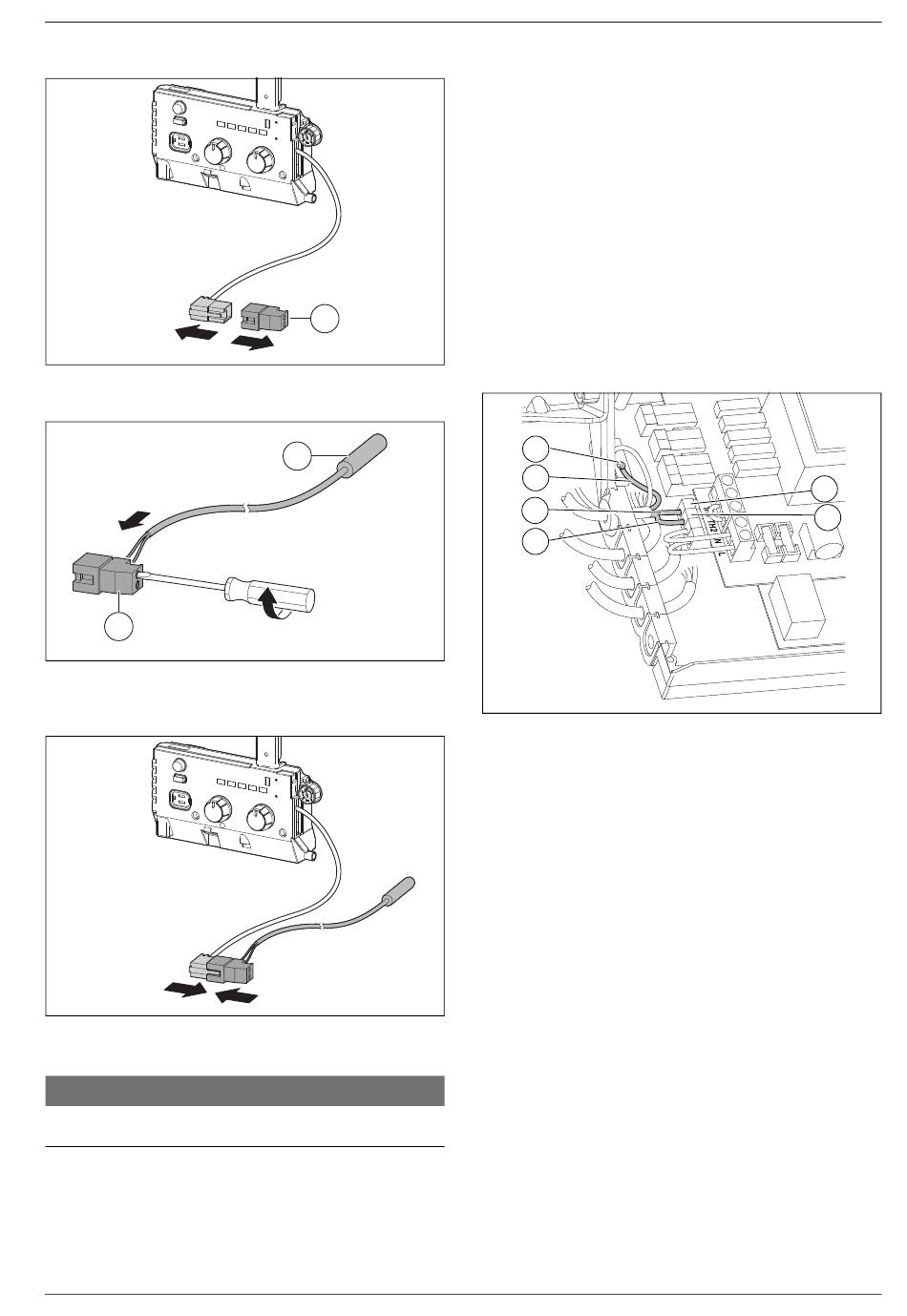

▶ Déconnecter le connecteur [2] du faisceau de la chaudière.
Fig. 26
▶ Visser le connecteur [2] sur le câble de la CTN du ballon [1].
1.
2
Fig. 27
▶ Connecter le connecteur de la CTN du ballon sur le faisceau de la
chaudière.
Fig. 28
▶ Pour le raccordement sur le ballon, consulter sa notice.
AVIS
▶ Si le câble passe dans la chaudière, s'assurer qu'il ne soit pas au
contact d'une surface chaude susceptible de l'endommager.
égalis BAS NOx PLUS – 6720883916 (2022/10)
2
0010019418-001
1
2.
0010019419-001
0010019420-001
5.4 Remplacement du câble de secteur
• Pour la protection contre les projections d'eau (IP), toujours faire
passer le câble dans un serre-câble dont l'orifice correspond au dia-
mètre du câble.
• Le câble doit correspondre à l'un des types suivants :
2
– HO5VV-F 3 x 0,75 mm ,
2
– HO5VV-F 3 x 1,0 mm ou
2
– NYM-I 3 x 1,5 mm
▶ Couper le passage du serre-câble à une section adaptée au diamètre
du câble utilisé.
▶ Engager le câble dans le serre-câble et le brancher comme suit :
– conducteur vert ou vert-jaune [2] à la masse [1]
– conducteur bleu [3] au borne [5]
– conducteur rouge ou marron [4] au borne [6]
▶ Fixer le câble d'alimentation par l'intermédiaire du serre-câble.
Le fil de masse doit encore être détendu quand les autres sont déjà
tendus.
1
2
3
4
Fig. 29 Bornier d'alimentation secteur
[1] Masse
[2] Conducteur vert ou vert-jaune
[3] Conducteur bleu
[4] Conducteur rouge ou marron
[5] Borne
[6] Borne
Raccordement électrique
5
6
6 720 613 639-18.1O
