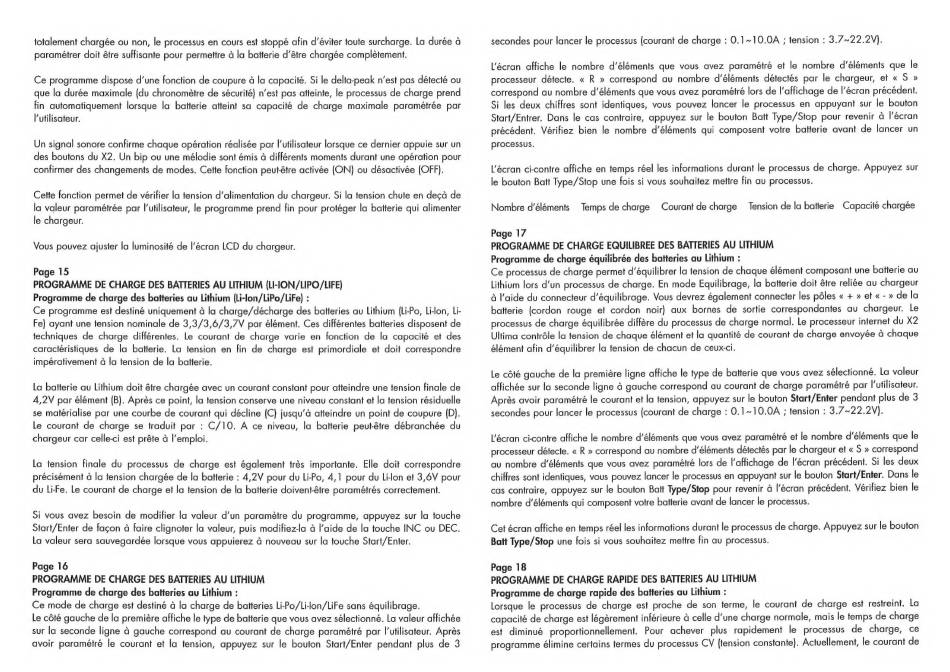

totalement chargée ou non, le processus en cours est stoppé afin d'éviter toute surcharge. La durée à
paramétrer doit être suffisante pour permettre à la batterie d'être chargée complètement.
Ce programme dispose d'une fonction de coupure à la capacité. Si le delta-peak n'est pas détecté ou
que la durée maximale (du chronomètre de sécurité) n'est pas atteinte, le processus de charge prend
fin automatiquement lorsque la batterie atteint sa capacité de charge maximale paramétrée par
l'utilisateur.
Un signal sonore confirme chaque opération réalisée par l'utilisateur lorsque ce dernier appuie sur un
des boutons du X2. Un bip ou une mélodie sont émis à différents moments durant une opération pour
confirmer des changements de modes. Cette fonction peut-être activée (ON) ou désactivée (OFF).
Cette fonction permet de vérifier la tension d'alimentation du chargeur. Si la tension chute en deçà de
la valeur paramétrée par l'utilisateur, le programme prend fin pour protéger la batterie qui alimenter
le chargeur.
Vous pouvez ajuster la luminosité de l'écran LCD du chargeur.
Page 15
PROGRAMME DE CHARGE DES BATTERIES AU LITHIUM (LI-1LON/LIPO/LIFE)
Programme de charge des batteries au Lithium {Li-lon/LiPo/LiFe) :
Ce programme est destiné uniquement à la charge/décharge des batteries au Lithium (Li-Po, Li-lon, Li-
Fe) ayant une tension nominale de 3,3/3,6/3,7V par élément. Ces différentes batteries disposent de
techniques de charge différentes. Le courant de charge varie en fonction de la capacité et des
caractéristiques de la batterie. La tension en fin de charge est primordiale et doit correspondre
impérativement à la tension de la batterie.
La batterie au Lithium doit être chargée avec un courant constant pour atteindre une tension finale de
4,2V par élément (B). Après ce point, la tension conserve une niveau constant et la tension résiduelle
se matérialise par une courbe de courant qui décline (C) jusqu'à atteindre un point de coupure (D).
Le courant de charge se traduit par : C/10. A ce niveau, la batterie peut-être débranchée du
chargeur car celle-ci est prête à l'emploi.
La tension finale du processus de charge est également très importante. Elle doit correspondre
précisément à la tension chargée de la batterie : 4,2V pour du Li-Po, 4,1 pour du Li-lon et 3,6V pour
du Li-Fe. Le courant de charge et la tension de la batterie doivent-être paramétrés correctement.
Si vous avez besoin de modifier la valeur d'un paramètre du programme, appuyez sur la touche
Start/Enter de façon à faire clignoter la valeur, puis modifiez-la à l'aide de la touche INC ou DEC.
La valeur sera sauvegardée lorsque vous appuierez à nouveau sur la touche Start/Enter.
Page 16
PROGRAMME DE CHARGE DES BATTERIES AU LITHIUM
Programme de charge des batteries au Lithium :
Ce mode de charge est destiné à la charge de batteries Li-Po/Li-lon/LiFe sans équilibrage.
Le côté gauche de la première affiche le type de batterie que vous avez sélectionné. La valeur affichée
sur la seconde ligne à gauche correspond au courant de charge paramétré par l'utilisateur. Après
avoir paramétré le courant et la tension, appuyez sur le bouton Start/Enter pendant plus de 3
secondes pour lancer le processus (courant de charge : 0.1-10.0A ; tension : 3.7-22.2V).
L'écran affiche le nombre d'éléments que vous avez paramétré et le nombre d'éléments que le
processeur détecte. « R » correspond au nombre d'éléments détectés par le chargeur, et « S »
correspond au nombre d'éléments que vous avez paraméltré lors de l'affichage de l'écran précédent.
Si les deux chiffres sont identiques, vous pouvez lancer le processus en appuyant sur le bouton
Start/Entrer. Dans le cas contraire, appuyez sur le bouton Batt Type/Stop pour revenir à l'écran
précédent. Vérifiez bien le nombre d'éléments qui composent votre batterie avant de lancer un
processus.
Page 17
PROGRAMME DE CHARGE EQUILIBREE DES BATTERIES AU LITHIUM
Programme de charge équilibrée des batteries au Lithium :
Page 18
PROGRAMME DE CHARGE RAPIDE DES BATTERIES AU LITHIUM
Programme de charge rapide des batteries au Lithium :
