M
anuel d
6 c
onnectIons hydraulIques
6.1
Distributeurs nécessaires
∙ 1 double effet (DE) pour l'alimentation du circuit de relevage
arrière (option).
∙ 1 simple effet (SE) pour l'alimentation du circuit de sécurité
hydraulique (option).
6.2
Pression hydraulique
Contrôlez la pression de service de l'installation hydraulique du
tracteur. Pression max. : 200 bar / 20 MPa.
∙ Lors des connexions, positionnez correctement les coupleurs
hydrauliques afin d'éviter tout risque de fuite d'huile.
6.3
Connections hydrauliques
∙ Procédez au nettoyage des coupleurs côté machine et côté
tracteur avant de connecter les circuits hydrauliques.
∙ Vérifiez la compatibilité des raccords hydrauliques de la
machine avec celle du tracteur.
∙ Effectuez des connections logiques :
- Les fonctions les plus utilisées sur les leviers les plus
accessibles.
- Poussez les leviers de commande pour mettre la machine
en position travail (abaissement / dépliage).
- Tirez sur les leviers pour la mettre en position transport
(relevage / repliage).
- Utilisez des colliers de couleur pour différencier les flexibles
i
et leurs effets.
IMPORTANT :
Vérifiez la longueur des flexibles, ils ne doivent pas
être trop court (risque de rupture ou d'arrachement),
ni trop long (coincement ou pincement du flexible
dans les articulations mécanique, les roues, ....).
- 20 -
'
CoMBi-diGGeR
utilisation
6.4
Tarage des sécurités non-stop
hydraulique (suivant modèle)

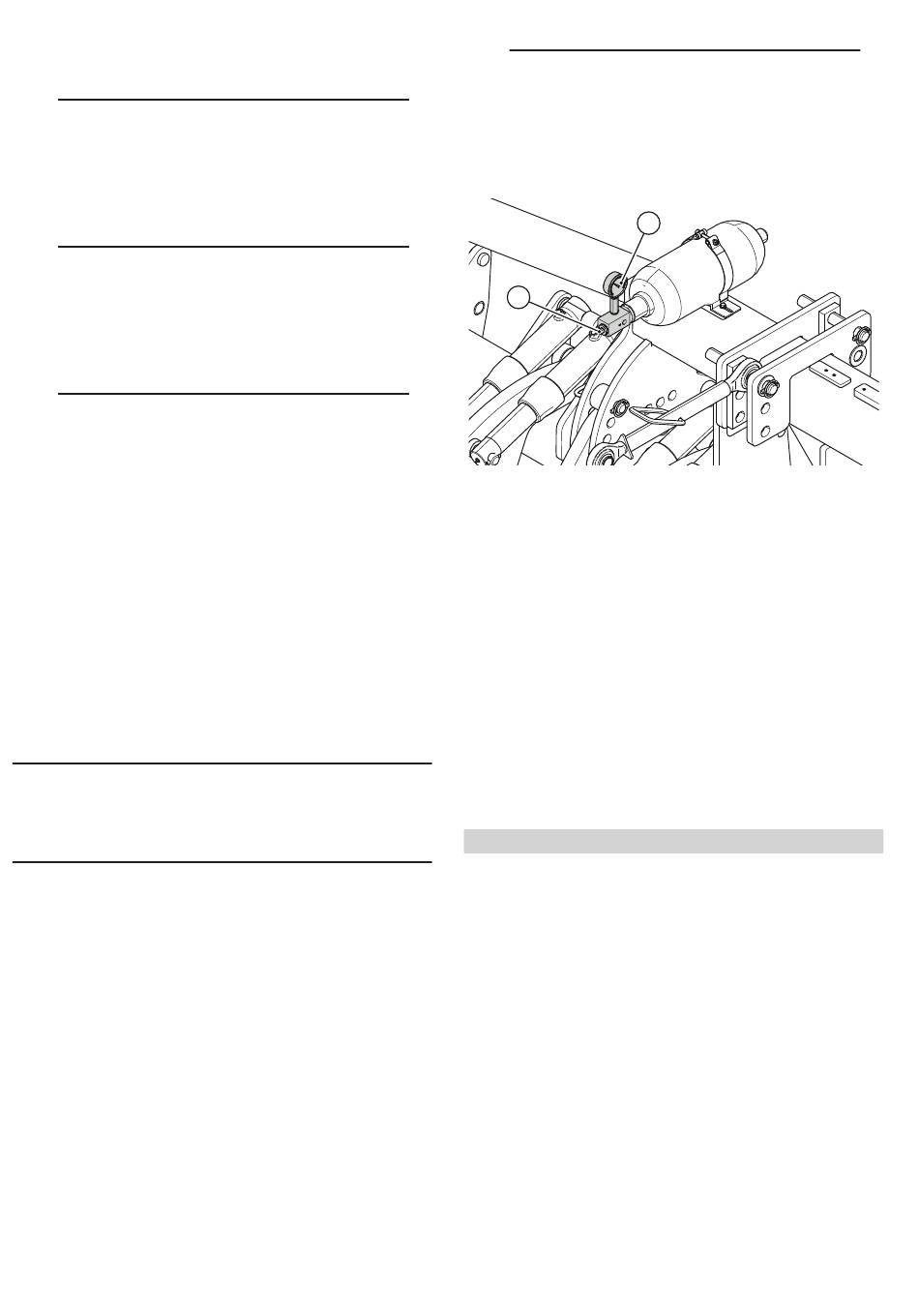

La machine est équipée d'un accumulateur hydraulique
100 bar (10 MPa). La pression de service du circuit de sécurité
hydaulique doit être comprise, entre 60 et 110 bar (6 et 11 MPa).
Cela correspond à la zone verte du manomètre (Rep.1).
1
Légende
1
Manomètre
2
Vanne de tarage
∙ Posez la machine sur le sol en position travail.
∙ Le circuit de sécurité non-stop hydraulique est raccordé
directement au tracteur.
∙ Ouvrir la vanne de tarage (Rep.2) située sur le châssis
supérieur de la machine.
- Pour augmenter la résistance des sécurités :
∙ Augmentez la pression en rajoutant de l'huile dans le circuit.
- Pour diminuer la résistance des sécurités :
∙ Diminuez la pression en retirant de l'huile du le circuit.
∙ Refermez la vanne de tarage (Rep.2), lorsque la pression
désirée est atteinte, le circuit de sécurité est ainsi isolé.
Astuce pour l'utilisateur :
∙ Ouvrir la vanne (Rep.2), pour augmenter la pression à la
valeur désirée.
∙ Refermez la vanne (Rep.2).
∙ Positionnez le levier de commande hydraulique du tracteur sur
la position "flottante".
∙ Ouvrir doucement la vanne (Rep.2) pour diminuer la pression
du circuit.
∙ Refermez la vanne (Rep.2) dès que la pression souhaitée est
atteinte.
2
RA.MA.TI.COMBI-DIGGER.FR - 04/14
