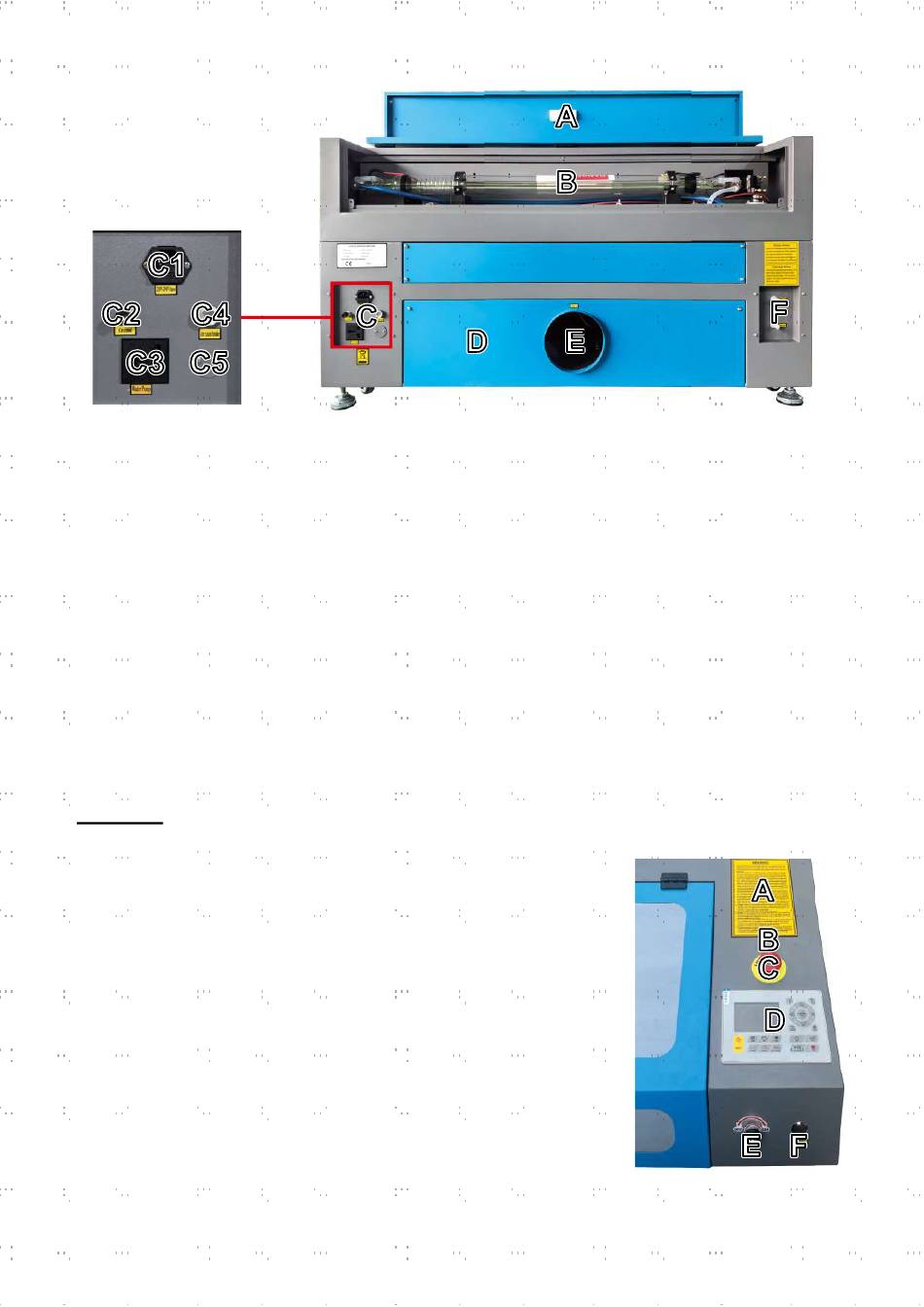

A. Porte d'accès arrière supérieure—Cette porte ouvre sur le boîtier du laser, qui contient le tube laser et ses
connecteurs.
B. Tube laser—Ce long tube de verre est rempli d'hélium, d'azote et de CO₂ et refroidi à l'eau afi n de produire en
toute sécurité votre laser de gravure. Sa connexion à l'alimentation du laser est à très haute tension et extrêmement
dangereuse.
C1. Prise d'alimentation principale—La prise se connecte à votre alimentation principale.
C2. Mise à la terre—Met l'appareil à la terre.
C3. Prise de courant—Cette prise alimente la pompe à eau.
C4. Prise d'air d'assistance—Cet orifi ce se connecte à votre assistance pneumatique pour lui fournir de l'air sous
pression. Vérifi ez régulièrement que le fi ltre n'est pas obstrué.
C5. Orifi ce de la pompe d'assistance pneumatique—Si une assistance pneumatique supplémentaire est nécessaire,
retirez le couvercle et branchez votre assistance pneumatique supplémentaire par cet orifi ce.
D. Porte d'accès arrière inférieure—cette porte permet d'accéder à la pompe à air pour en faciliter l'entretien.
E. Orifi ce du ventilateur d'extraction—utilisez cet orifi ce pour connecter votre ventilateur d'extraction (non fourni).
F.
Ports d'eau—ces ports se connectent à votre pompe à eau ou à votre refroidisseur pour maintenir votre tube
laser froid et stable.
Contrôles
A. Avertissements—Cette notice complète le chapitre Informations de sécurité
de ce manuel. Lisez-le attentivement avant d'utiliser la machine.
B. Voyant lumineux—Ce voyant indique l'état du laser. Lorsque le tube laser
reçoit du courant en fonctionnement normal, le voyant est vert. En mode
veille, il passe au jaune et, en cas de défaillance, il devient rouge.
C. Arrêt d'urgence—Ce bouton coupe immédiatement l'alimentation du tube
laser en cas d'urgence.
D. Panneau de commande—Le panneau de commande permet de contrôler
manuellement le processus de gravure, y compris le déplacement manuel de
la tête du laser et l'allumage du laser.
E. Touche Laser—Cette touche contrôle l'alimentation électrique de votre tube
laser.
F. Bouton de réinitialisation—Appuyez sur ce bouton une fois l'urgence
passée pour rétablir l'alimentation de votre machine. Vous devez également
appuyer sur ce bouton si le laser est éteint par les dispositifs de verrouillage
lorsque le couvercle ou l'une des portes est ouvert pendant la gravure.
5
