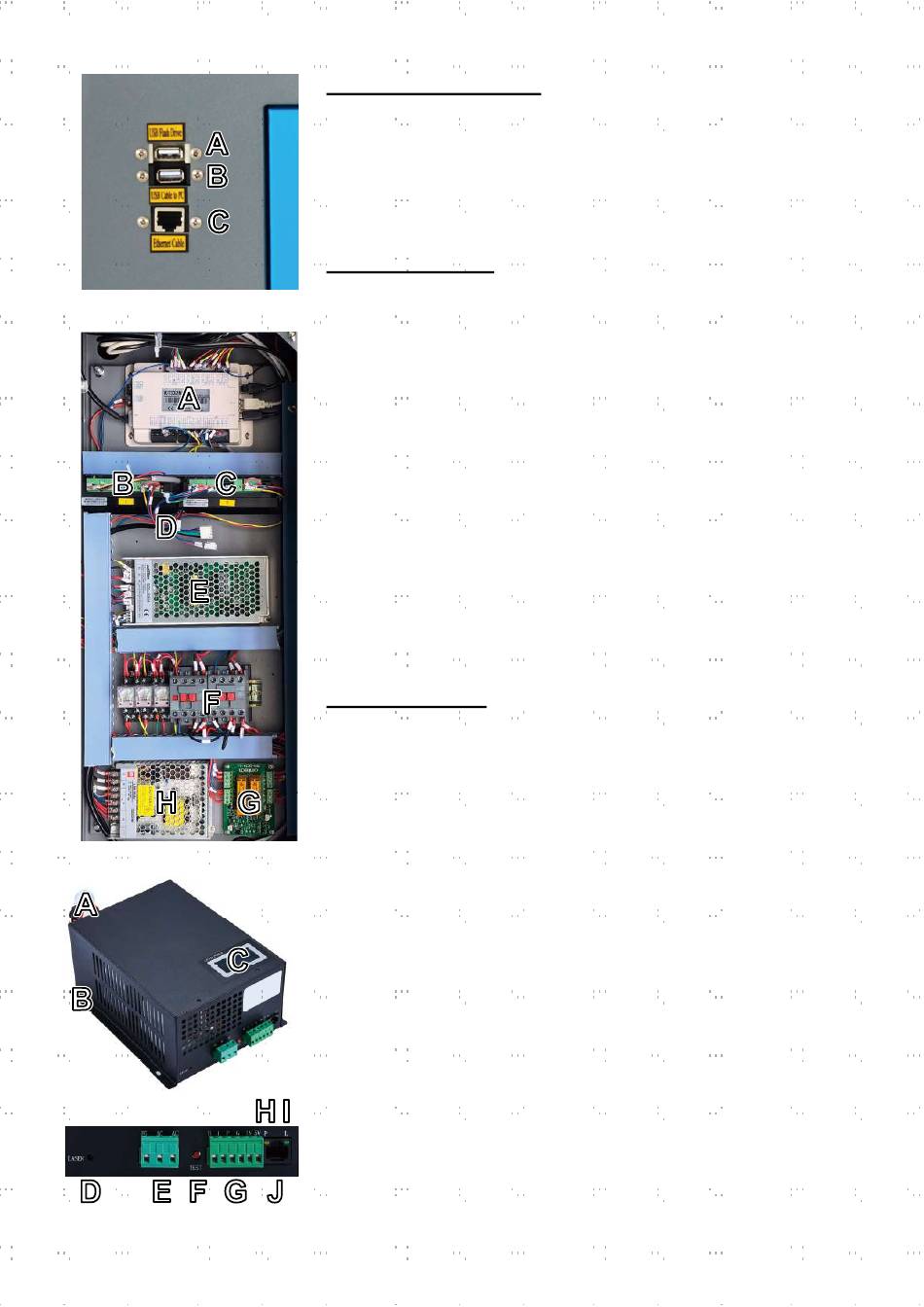

Entrées de raccordement
A. Port USB—Ce port vous permet de charger et d'enregistrer des dessins et des
paramètres directement sur le graveur.
B. Port de ligne USB—Ce port se connecte à votre ordinateur de contrôle et à
son logiciel de gravure en utilisant n'importe lequel de ses ports USB.
C. Port Ethernet—Ce port permet de se connecter à l'ordinateur de contrôle et à
son logiciel, soit directement, soit par l'intermédiaire d'Internet.
Porte d'accès droite
A. Carte mère—Cette carte contrôle le processus de gravure, en répondant aux
commandes de votre logiciel de gravure ou du panneau de commande de la
machine.
B. Pilote de l'axe X—Ce dispositif déplace la tête du laser le long du rail X.
C. Pilote de l'axe Y—Ce dispositif déplace le rail X le long du rail Y.
D. Faisceau de câbles réservé—Ce faisceau de câbles est réservé au module de
commande de l'autofocus, qui n'est pas fourni avec ce graveur mais qui est
disponible chez OMTech.
E. Alimentation de contrôle—Ce dispositif alimente le panneau de commande
de la machine.
F. Contacteur à courant alternatif—Ce dispositif forme un double circuit
de sécurité avec le relais de sécurité en établissant et en interrompant les
connexions électriques entre le laser et l'alimentation électrique du laser.
G. Relais de sécurité—Ce dispositif coupe l'alimentation du laser lorsque le
couvercle ou la porte d'accès avant est ouvert pendant l'utilisation ou lorsque le
bouton d'arrêt d'urgence est enfoncé.
H. Alimentation de sécurité—Ce dispositif alimente le relais de sécurité de la
machine, les voyants lumineux et les contacteurs de courant alternatif.
Alimentation laser
A. Câble haute tension—Ce câble est relié à l'anode ou à l'extrémité positive du
tube laser afi n de fournir un courant fort pour alimenter le laser.
B. Trous de fi xation—Ces emplacements standard permettent un montage et un
démontage faciles.
C. Affi chage numérique—L'affi chage indique en temps réel l'alimentation
électrique du tube laser en mA et signale les problèmes liés au laser ou au
système d'eau.
D. Témoin lumineux du laser—Il indique quand le courant est envoyé dans le
tube laser. sera.
E. Bornier d'alimentation—Le bornier contient le raccordement du
d'alimentation à la mise à la terre de l'appareil (FG) et à l'alimentation principale
(AC).
F. Bouton Test—Ce bouton permet d'eff ectuer des essais de tir du laser lors
du dépannage. Si le laser réussit à tirer, le problème vient généralement du
panneau de commande ou de ses connexions.
G. Bornier de connexion—Le bornier contient la connexion à la sortie haut
niveau (H) et bas niveau (L), le disjoncteur de protection contre l'eau (P), une
autre mise à la terre (G) et deux commandes de signal laser (IN et 5V).
H. Témoin lumineux de l'eau—Après que tout soit connecté, ce témoin lumineux
indique que le système de refroidissement de l'eau est en service.
I. Témoin lumineux du signal laser—Ce témoin lumineux indique que le tube
laser est est en service.
J. Connexion Ethernet—Ce port permet de connecter l'alimentation du laser à
un ampèremètre externe
