Trajectoire du laser

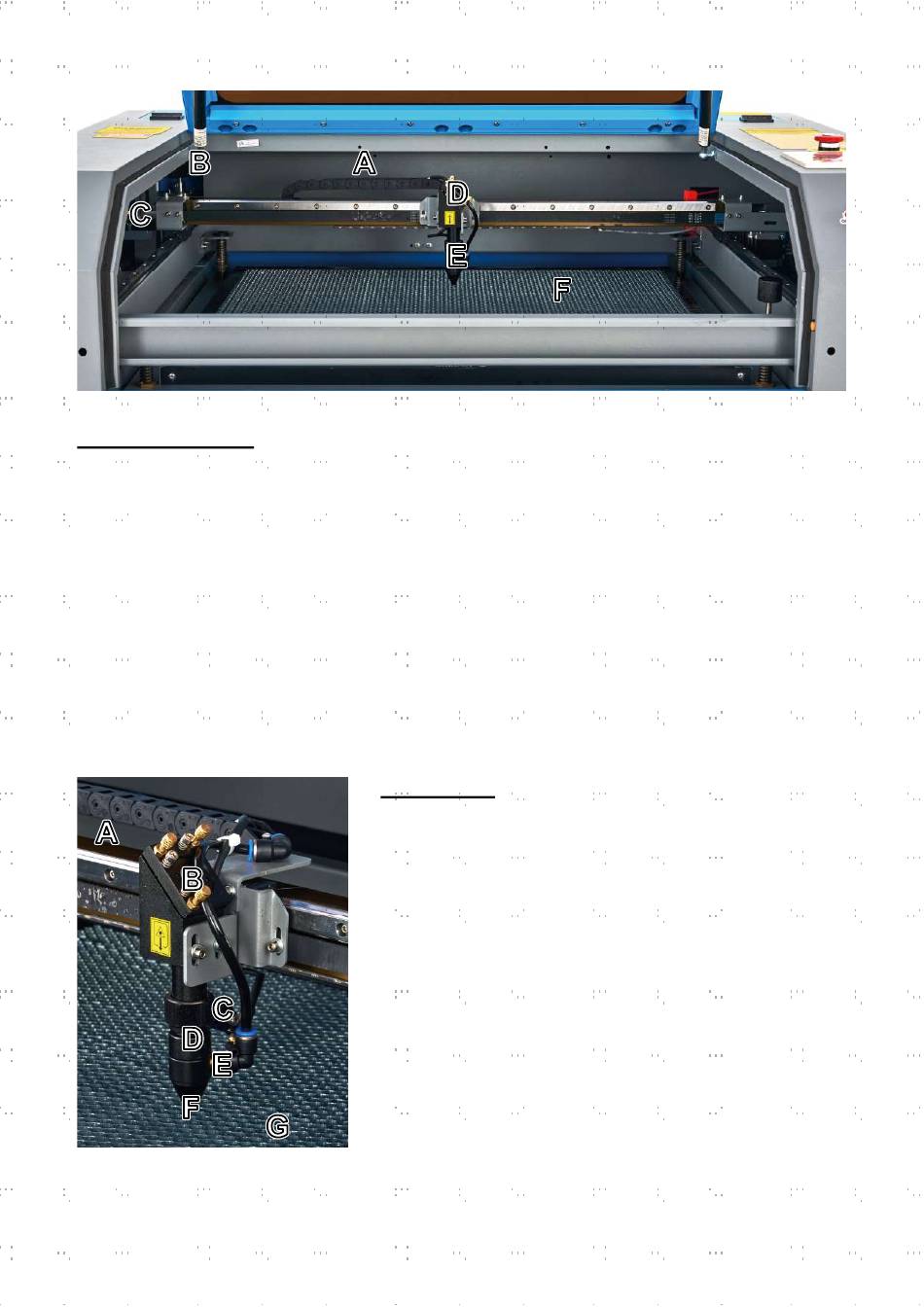

A. Tube laser—Ce tube de verre rempli de CO₂ est monté sur des supports et immobile. Sa connexion à l'alimentation
du laser est à très haute tension et extrêmement dangereuse.
B. 1er miroir—Ce miroir à angle réglable est fi xé en place pour transférer le laser de gravure du tube au 2ème
miroir.
C. 2e miroir—Ce miroir à angle réglable se déplace avec le rail de l'axe X pour permettre au faisceau laser de se
déplacer le long de l'axe Y.
D. 3e miroir—Ce miroir à angle réglable se déplace avec la tête du laser pour permettre au faisceau laser de se
déplacer le long de l'axe X.
E. Lentille de focalisation—Cette lentille dirige et focalise le laser sur le matériau.
F. Table de travail—La table de travail nue peut être réglée en hauteur ou équipée de tables en aluminium ou en
nid d'abeille pour diff érents projets.
Tête de laser
A. Rail de l'axe X—Ce rail se déplace le long de l'axe Y, son
mouvement étant contrôlé par des interrupteurs de fi n de course.
B. Troisième miroir—Ce miroir à angle réglable transfère le laser du
deuxième miroir à la lentille de mise au point.
C. Pointeur à point rouge—ce dispositif vous aide à voir la position
exacte du laser de gravure invisible.
D. Lentille de mise au point—cette lentille de 18 mm dirige et
concentre le faisceau laser vers son point de contact avec le
matériau à graver.
E. Air Assist—Ce dispositif souffl e de l'air sous pression pour
éliminer les étincelles et évacuer les gaz et les débris pendant la
gravure.
F. Laser—Le laser de gravure est invisible mais très dangereux.
Évitez toute exposition directe à la peau ou aux yeux.
G. Plan de travail—Utilisez l'outil acrylique fourni pour obtenir une
mise au point parfaite, quelle que soit l'épaisseur du matériau.
