1.5 Composants

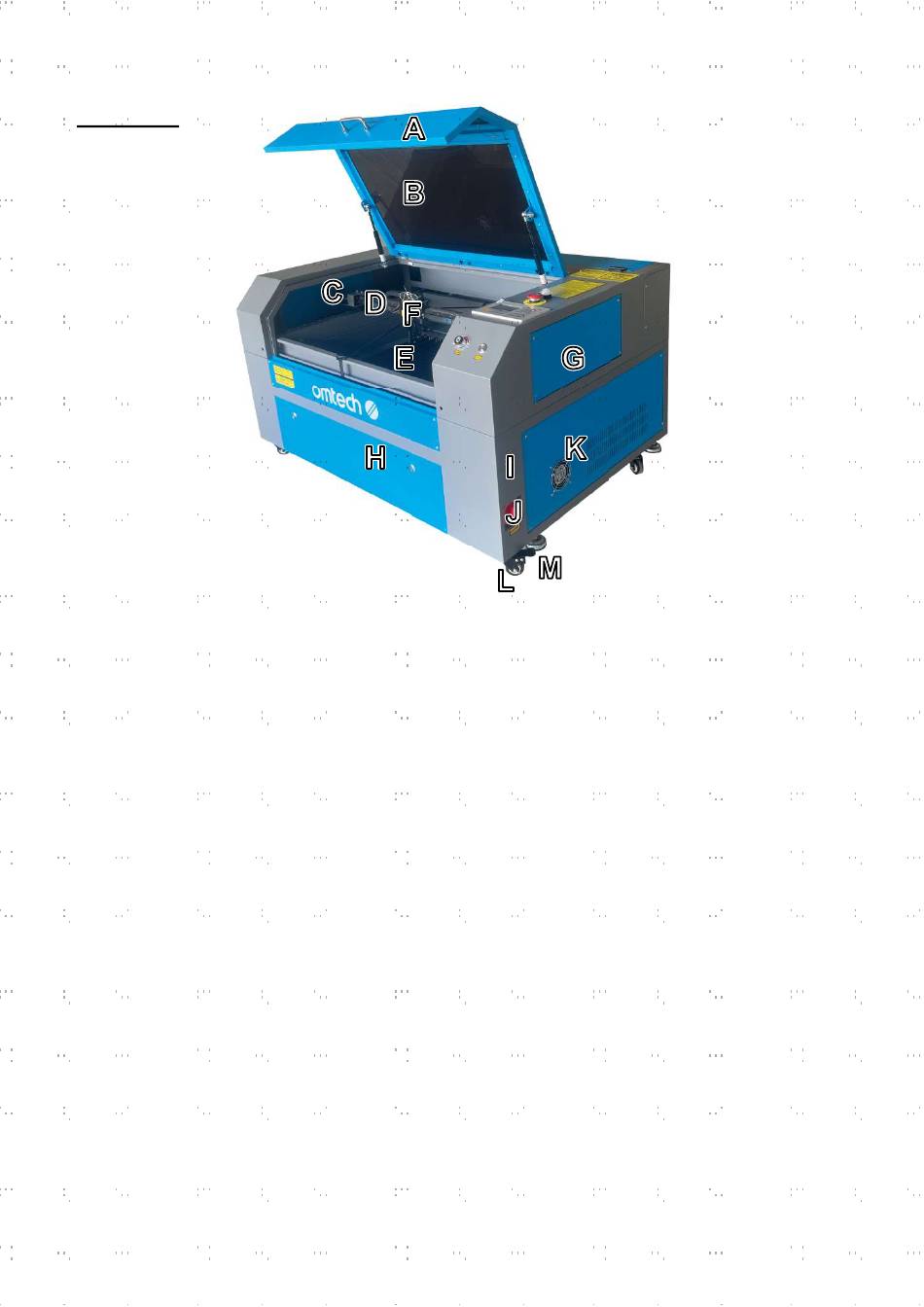

Vue de face
A. Couvercle—Le couvercle permet d'accéder à la baie principale pour placer et récupérer des matériaux, ainsi que
pour fi xer l'alignement de la trajectoire du laser et eff ectuer d'autres opérations d'entretien. L'alimentation du laser
est automatiquement coupée lorsque le couvercle est ouvert.
B. Fenêtre de visualisation—La fenêtre en polycarbonate est blindée pour vous protéger, ainsi que d'autres personnes,
du laser et de sa réfl exion, ce qui permet de surveiller le processus de gravure. Cependant, vous ne devez jamais
fi xer le laser de manière continue pendant le fonctionnement, même à travers la fenêtre.
C. Rail de l'axe X—Le rail de l'axe X supporte le deuxième miroir et l'éclairage LED. Il supporte également le
mouvement de la tête du laser de gauche à droite sur la table de travail.
D. Rails de l'axe Y—Les deux rails de l'axe Y supportent le mouvement du rail de l'axe X vers le haut et vers le bas
de la table de travail.
E. Table de travail—La table de travail peut être réglée en hauteur pour s'adapter aux matériaux plus ou moins épais,
ainsi qu'entre les plates-formes en aluminium et en nid d'abeille. C'est également à cet endroit que se trouve le kit
d'accessoires à la livraison du graveur.
F. Tête du laser—La tête du laser contient le troisième miroir, la lentille de mise au point, le système de guidage du
point rouge et la sortie d'air assistée.
G. Porte d'accès supérieure droite—Cette porte permet d'accéder au dessous du panneau de commande pour le
dépannage et la réparation du câblage.
H. Porte d'accès avant—Cette porte permet d'accéder à la zone située sous la table de travail pour faciliter le
nettoyage.
I. Ports de connexion—ce panneau comprend les ports de la machine pour ses connexions USB, informatiques et
Ethernet.
J. Interrupteur d'alimentation principale—cet interrupteur contrôle l'alimentation principale de la machine.
K. Porte d'accès inférieure droite—Cette porte permet d'accéder à la carte mère, aux pilotes de moteur et aux blocs
d'alimentation. Ses évents empêchent les composants de surchauff er en cas d'utilisation prolongée et ne doivent
pas être obstrués.
L. Roues pivotantes—les roues avant sont équipées de verrous pour maintenir le graveur en place.
M. Pieds—Ces pieds peuvent être tournés vers le bas pour aider à ancrer la machine en place.
4
