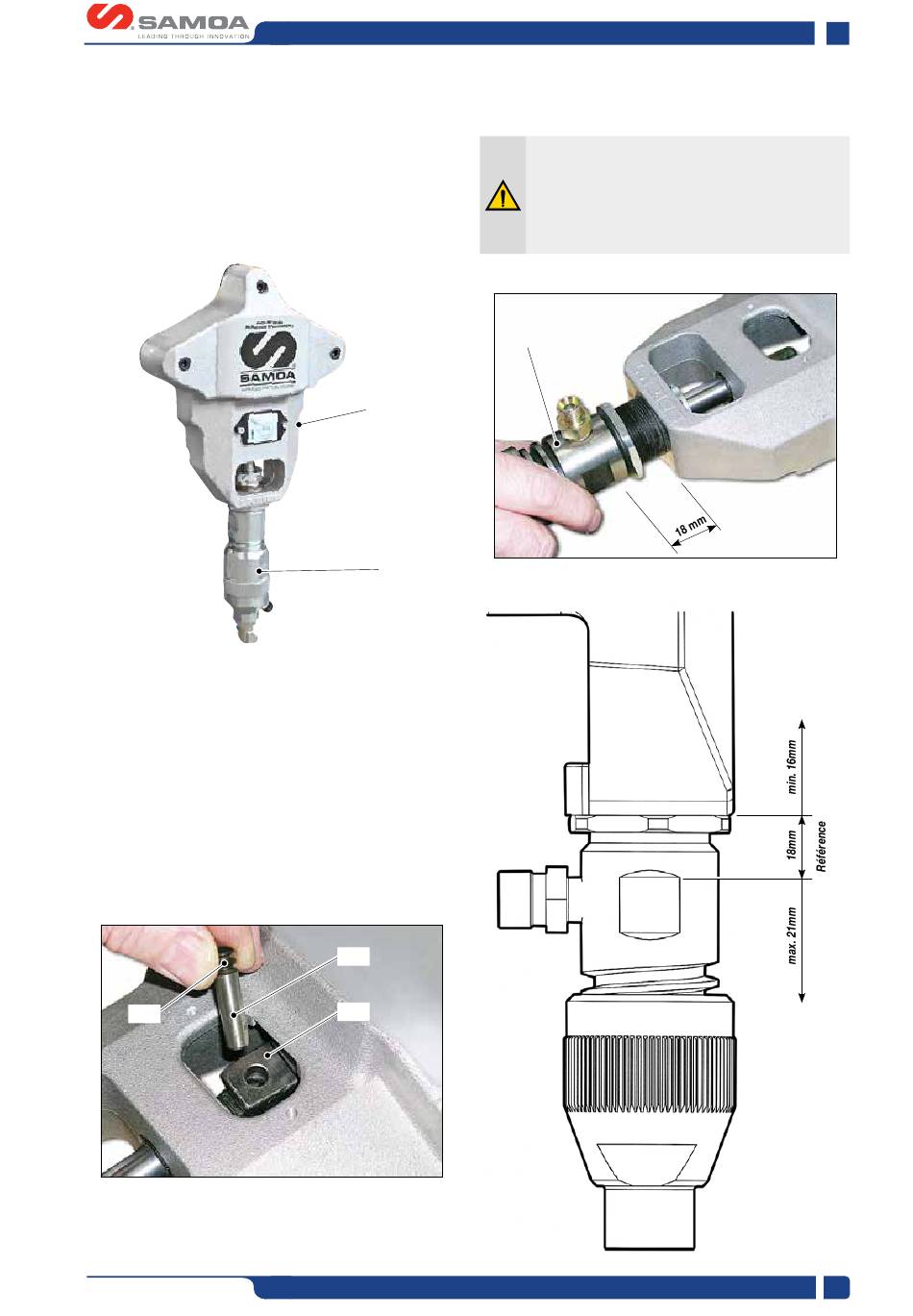

POSITIONNEMENT CORRECT DU GROUPE DE POMPAGE
Après avoir remonté le groupe, procéder comme suit:
•
Contrôler le positionnement de la bielle qui doit se trouver
au point mort inférieur.
•
Introduire tout le groupe de pompage (10) à l'intérieur du
couvercle de réduction (33) d'après l'illustration.
Fig. 34
•
Visser l'ensemble du groupe de pompage sur le masque
frontal, en veillant à centrer l'extrémité de la tige avec le
rainurage de la bielle (34).
Centrer les deux trous (bielle + tige) et introduire l'axe de
•
blocage (35) à l'intérieur de la bielle (34).
•
Contrôler que le ressort de fermeture (36) positionné dans la
bielle (34) s'introduit en fermeture dans le logement de l'axe
(d'après l'illustration).
36
Fig. 35
•
Visser l'ensemble du groupe de pompage (10) à l'intérieur
du couvercle de réduction.
REV. 08 - 11/2024 - Cod. 150165
•
Mesurer avec un calibre la distance entre la base du masque
et le début du rainurage de serrage.
10
33
10
Fig. 36
35
34
Fig. 37
La valeur de référence (voir plan) doit être de
18mm.
Pour un fonctionnement correct, le champ de
tolérance maximum admis est de 21mm maximum
et 16mm minimum.
FR
JOLLY
27
