2.7.1 Connexion du système générateur
La série SNA peut utiliser un générateur comme source d'alimentation de secours lors d'une panne de
réseau. Lorsque vous sélectionnez un générateur, assurez-vous qu'il fournit une puissance suffisante
et maintient une fréquence avec une distorsion harmonique totale (THD) inférieure à 3%. En règle
générale, le générateur doit être au moins 1, 5 fois la sortie de l'onduleur pour s'adapter à l'alimentation
en charge et à la charge de la batterie. Le tableau suivant répertorie les capacités de générateur
recommandées pour les meilleures performances.
Nombre d'onduleurs parallèles

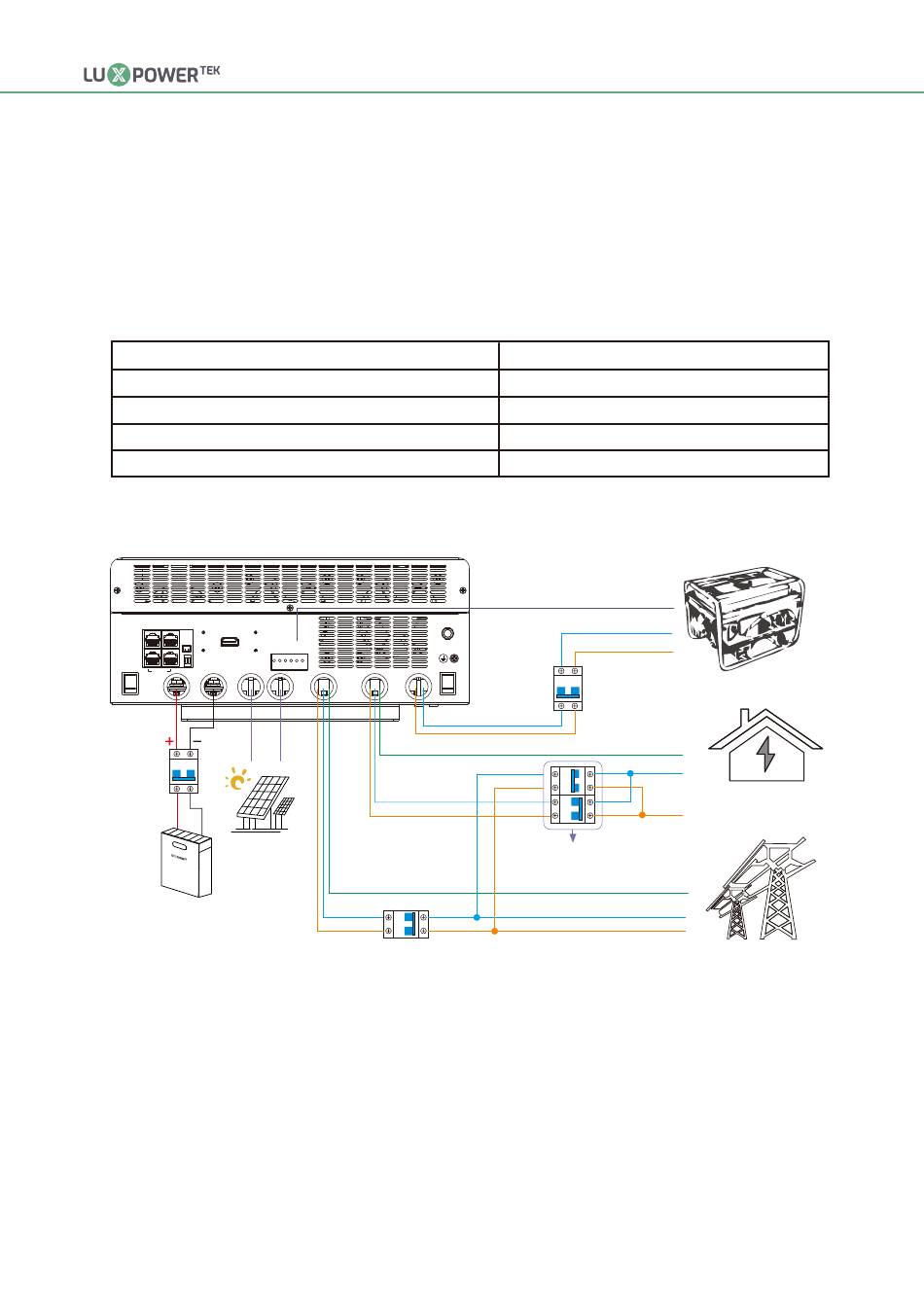

Ce produit sna5k/6K peut fonctionner avec l'ablateur et comprend un port Gen dédié pour la connexion
de l'ablateur.
P1-485B
P2-485A
MPPT485/CT
WIFI
P4-CANH
P5-CANL
Li-ion
CAN/RS485
NTC
Parallel
BAT-
BAT+
OFF
ON
EPS Output
In≥150A
BATTERIE
Si le câblage et la configuration sont corrects, le générateur (s'il est compatible avec le démarrage à
distance) démarre automatiquement lorsque la tension de la batterie/SOC est inférieure à la valeur
de coupure ou lorsque le BMS émet une demande de charge. Lorsque le générateur est en
fonctionnement, il charge la batterie et l'excès de courant alternatif est transféré à la sortie
alternative (Load) pour alimenter la charge.
14
1
2
3
4
Dry Port
GEN
No2 COM2 No2 No1 COM1 Nc1
PVA
PVB
AC INPUT
AC OUTPUT
GEN
PV
In≥50A
Capacité du générateur
OFF
In≥50A
ON
Power
N
L
Interrupteur à double
verrouillage ou
N
L
User Manual
>10KW
>15KW
>20KW
25KW
Generateur
N
L
PE
N
Chargement
L
d'indispensable
PE
N
L
Grill
