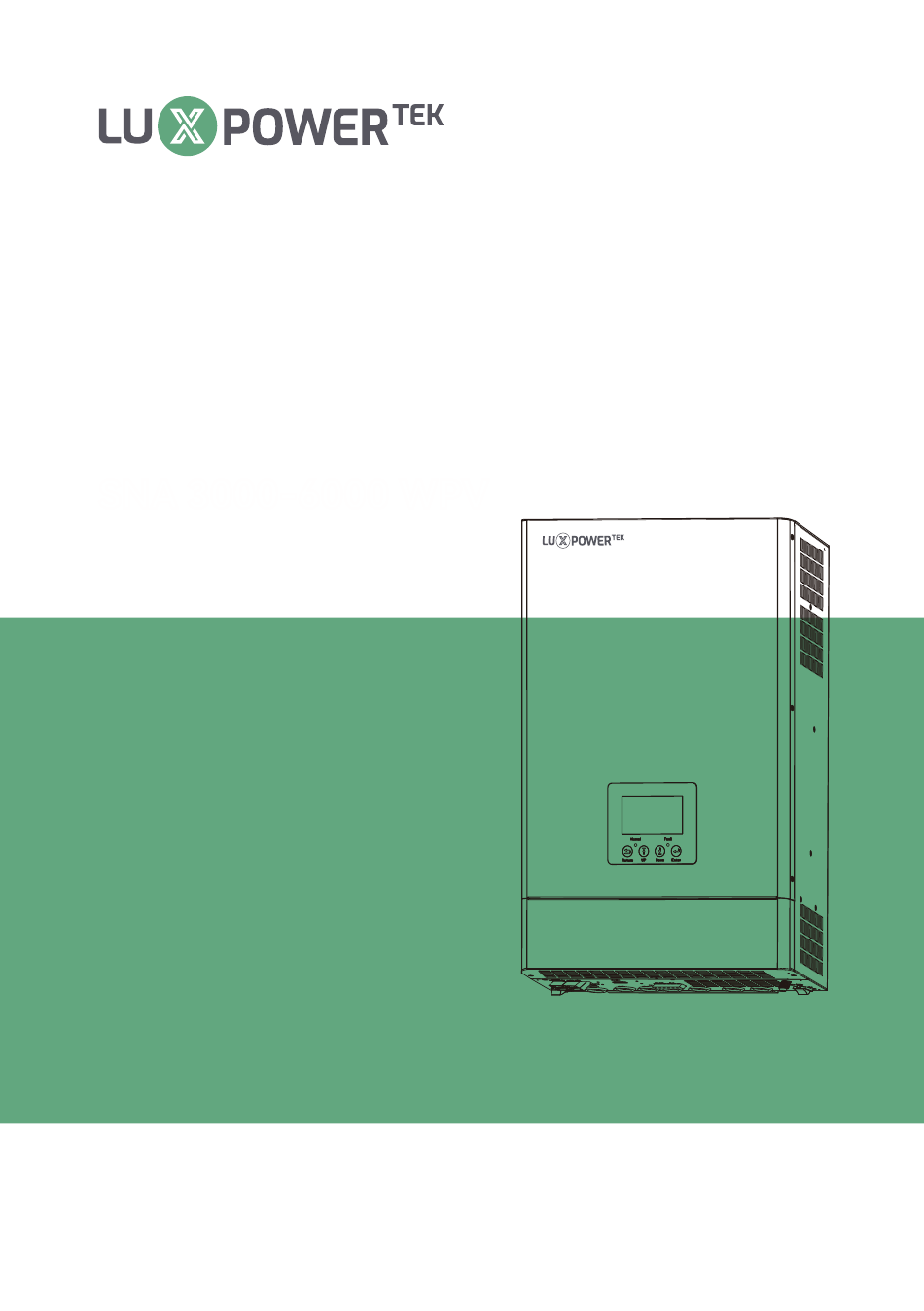

- Page 1 Onduleur hybride ECO MANUEL DE L'UTILISATEUR SNA 3000-6000 WPV Version: UM-SNA01001...
- Page 2 User Manual Copyright © 2024 Lux Power Technology Co., Ltd Tous droits réservés. Ce manuel est protégé par les droits d'auteur et les droits de propriété intellectuelle de lux Power Technology et ne peut être modifié, copié ou reproduit sans autorisation écrite préalable. Les marques et marques citées appartiennent à...
- Page 3 User Manual Table des matières Informations sur ce manuel Validité Portée Groupe ciblé Consignes de sécurité 1. Brève introduction 1.1 Caractéristiques de l'onduleur 1.2 Interface de l'onduleur 1.3 Liste de colisage 2. Installation 2.1 Préparation 2.2 Montage de l'unité 2.3 Connexion de la batterie 2.3.1 Connexion du câble d'alimentation de la batterie 2.3.2 Connexion de la batterie au lithium 2.4 TC...
- Page 4 User Manual 4.1 Affichage LED 4.2 Écran LCD 4.3 Affichage de l'état de l'onduleur 4.4 Paramètres de l'écran LCD 5. Surveiller le système pour hors réseau 6. Spécifications 7. Dépannage et liste d'erreurs Historique des révisions Version Date Description Première publication UM-SNA01001 2024.07.19 officielle.
- Page 5 User Manual Informations sur ce manuel Validité Ce manuel est valable pour les appareils suivants: SNA3000 WPV/SNA4000 WPV/SNA5000 WPV/ SNA6000 WPV Portée Ce manuel fournit l'installation, le fonctionnement et le dépannage de cet appareil, veuillez lire ce manuel soigneusement avant les installations et les opérations. Groupe Ciblé...
- Page 6 Intégré à 2 contrôleurs de charge solaire MPPT, plages MPPT 120V ~ 385V. Puissance nominale SNA5000WPV/5KW, SNA6000WPV/6KW, facteur de puissance 1. Pouvoir fonctionner avec ou sans batterie en mode réseau et hors réseau. Avec interface d'entrée de générateur séparée, capable de contrôler le générateur à distance.
- Page 7 User Manual 1.2 Interface de l'onduleur Affichage LCD Boutons de fonction Indicateur d'état de défaut/avertissement Indicateur d'état normal PVA+ PVA- PVB+ PVB- AC INPUT AC OUTPUT BAT+ BAT- P1-485B P2-485A WIFI MPPT485/CT P4-CANH P5-CANL Li-ion CAN/RS485 Dry Port No2 COM2 No1 COM1 AC INPUT AC OUTPUT...
- Page 8 User Manual 1.3 Liste de colisage Avant l'installation, veuillez inspecter l'unité. Assurez-vous que rien à l’intérieur du colis n’est endommagé. Vous devriez avoir reçu les éléments suivants dans le colis: Onduleur hybride ECO MANUEL DE L'UTILISATEUR SNA 3000-6000 WPV Version: UM-SNA01001 Vis d'expansion et Tube X4 Manuel d’utilisateur X1...
- Page 9 User Manual température<60℃ Hauteur<2m Humidité<85%...
- Page 10 CC ou dispositif de déconnexion entre la batterie et l'onduleur. La batterie recommandée la capacité est de 150AH-200AH, la spécification recommandée du disjoncteur DC est SNA5000WPV 150A/80V, SNA6000WPV 200A/80V. Taille recommandée du câble de batterie et des bornes: Borne à...
- Page 11 Jauge Valeur de couple Modèle Câble (mm2) SNA5000WPV/6000WPV 10AWG 2.0 N·m 3. Connexion PV: Veuillez installer séparément un disjoncteur CC entre l'onduleur et les modules PV. Le disjoncteur DC recommandé est de 600V/25 A. C'est très important pour la sécurité et l'efficacité...
- Page 12 User Manual 2.2 Montage de l'unité Tenez compte des points suivants avant de sélectionner l'emplacement d'installation: Monter sur une surface solide. Ne montez pas l'onduleur sur des matériaux de construction inflammables. Pour une bonne circulation de l'air afin de dissiper la chaleur, laissez un dégagement d'env. 20 cm de côté...
- Page 13 3. Connectez tous les blocs-batteries selon les besoins des unités. Il est suggéré de connecter une batterie d'une capacité d'au moins 200 Ah pour SNA5000WPV/6000WPV. 4. Insérez la cosse à anneau du câble de la batterie à plat dans le connecteur de la batterie de l'onduleur et assurez-vous que les boulons sont serrés avec un couple de 4 à...
- Page 14 User Manual 2.4 TC Pour mesurer la puissance importée et exportée vers le réseau, une paire de Cts doit être installée au point d’entrée de service dans ou à proximité du panneau de service principal. La fonction "External Grid CT" est désactivée par défaut, et si vous avez besoin d'un onduleur pour exporter de l'énergie afin de compenser les charges du réseau, vous pouvez définir "External Grid CT"...
- Page 15 User Manual Veuillez vous référer au schéma de connexion pour les positions correctes du Grid CT et fixez le CT sur les fils au point d’entrée de service dans le panneau de service principal. La flèche sur le CT pointe vers le onduleur.
- Page 16 User Manual 2.5 Connexion entrée/sortie CA PRUDENCE ! - Il y a deux borniers avec les marquages « IN » et « OUT ». Veuillez ne pas mal connecter l'entrée et connecteurs de sortie. - Assurez-vous de connecter les fils CA avec la bonne polarité. Si les fils L et N sont connectés à l'envers, cela peut provoquer un court-circuit du secteur lorsque ces onduleurs fonctionnent en fonctionnement parallèle.
- Page 17 User Manual 2.6 Connexion PV Veuillez suivre les étapes ci-dessous pour mettre en œuvre la connexion du module PV: 1. Retirez le manchon isolant de 10 mm pour les conducteurs positifs et négatifs. 2. Vérifiez la polarité correcte du câble de connexion des modules PV et des connecteurs d'entrée PV. 3.
- Page 18 User Manual 2.7.1 Connexion du système générateur La série SNA peut utiliser un générateur comme source d'alimentation de secours lors d'une panne de réseau. Lorsque vous sélectionnez un générateur, assurez-vous qu'il fournit une puissance suffisante et maintient une fréquence avec une distorsion harmonique totale (THD) inférieure à 3%. En règle générale, le générateur doit être au moins 1, 5 fois la sortie de l'onduleur pour s'adapter à...
- Page 19 User Manual 2.7.2 Démarrage/arrêt double ligne intégré Lorsque la tension de la batterie atteint le niveau d'alerte, les ports secs (NO2, Com2) peuvent être utilisés pour envoyer un signal à un périphérique externe. Les ports Gen (No1, Com1) peuvent être utilisés pour réveiller le générateur, qui peut ensuite charger la batterie.
- Page 20 User Manual 2.7.4 Réglages de démarrage et d'arrêt du générateur Avec le logiciel de surveillance luxpower, accédez à la page "maintenance" où "paramètres à distance" sera automatiquement sélectionné. Faites défiler jusqu'à la section générateur et sélectionnez type de charge du générateur (voir l'image ci-dessous). En général, les batteries au plomb-acide sont chargées en fonction de la tension, tandis que les batteries au lithium sont chargées en fonction du SOC (State of charge).
- Page 21 User Manual Fonction Gen Générateur Charge intelligente Suralimentation du générateur Activer Désactivé Type de charge du générateur < vide > Définir Tension de début de charge(V) Définir Commencer: 40V Tension de fin de charge(V) Définir Arrêter: 40V 2.8 Connexion de charge intelligente Le port de générateur dédié...
- Page 22 User Manual Activer " Grid always on " : la charge intelligente reste connectée en permanence lorsqu’elle est connectée au réseau. Puissance photovoltaïque de démarrage: Entrez le seuil de puissance photovoltaïque que vous souhaitez que la charge intelligente démarre. Vous pouvez également entrer le SOC ou la tension de la batterie pour choisir quand démarrer et arrêter.
- Page 23 User Manual 2.10 Fonction parallèle L'onduleur de la série SNA prend en charge jusqu'à 16 unités dans un système parallèle monophasé composé ou triphasé. système parallèle, pour la configuration d'un système parallèle Étape 1. Connexion par câble : la connexion du système est la suivante: L'entrée PV ne peut être partagée à...
- Page 24 User Manual L'entrée PV ne peut être partagée à aucun moment!
- Page 25 User Manual Étape 2. Connexion par câble: le système est connecté comme suit: No.1 No.2 No.n-1 No.n Parallel Parallel Parallel Parallel Ligne parallèle 1 Ligne parallèle 2 Ligne parallèle (n-1 à n) Ligne parallèle (n à 1) La quantité parallèle maximale est de 10, donc 2<n<10 Étape 3.
- Page 26 User Manual 2.11 Alimentation et EPS ON/OFF Fermé Fermé Le on Le on P1-485B WIFI WIFI MPPT485/CT P2-485A Électricité P4-CANH Sortie EPS P5-CANL Li-ion CAN/RS485 Dry Port No2 COM2 No1 COM1 Parallel BAT+ BAT- AC INPUT AC OUTPUT EPS Output Power 1.
- Page 27 User Manual 1. Lorsque la touche EPS est éteinte, l'onduleur charge uniquement la batterie Charge PV 2. Lorsque la batterie est L1 L2 L1 L2 éteinte, le PV peut réveiller la Load batterie automatiquement PV charge la batterie et Charge PV + réseau L1 L2 L1 L2 alimente la charge désactivé...
- Page 28 User Manual...
- Page 29 User Manual 3.3 Fonctionnement comme onduleur hybride. Paramètres associés 3.3.1 La série SNA peut fonctionner comme un onduleur hors réseau traditionnel ou comme un onduleur hybride. Lorsque vous désactivez PV&AC, prenez Charge conjointe, il fonctionnera comme un onduleur hors réseau traditionnel, sinon il fonctionnera comme un hybride fonctionnant comme un Onduleur traditionnel hors réseau.
- Page 30 User Manual Selon le temps: pendant le temps de réglage, le système utilisera le courant alternatif pour charger la batterie jusqu'à ce que la batterie soit pleine et la batterie ne se déchargera pas pendant le temps de réglage. Selon la tension de la batterie: pendant le réglage de la tension, le système utilisera le courant alternatif pour charger la batterie si la tension de la batterie est inférieure à...
- Page 31 User Manual Description N° Remarques Afficher l'heure/la date actuelle par défaut (année/mois/ jour/heure/minute commutant automatiquement). Information Général Lorsque vous appuyez sur les boutons Haut ou Bas, cette Zone Affichage zone affichera les informations sur la version du firmware, le numéro de série etc. Afficher les informations de sélection des paramètres lors de la saisie des paramètres Sorti sur reseau d’onduleur Cette zone affiche les données de tension PV, de puissance...
- Page 32 User Manual 4.3 Afficharge de l’Etat de l’Onduleur État d'avertissement, avertissement 29. État normal, état de fonctionnement 40. L1 L2 L1 L2 L1 L2 L1 L2 État du flash; le pourcentage de État de défaut, défaut 21. téléchargement est de 33%. L1 L2 L1 L2 L1 L2 L1 L2 Lorsque l'affichage «...
- Page 33 User Manual 4.4 Paramètre LCD Retour Haut Entrer Il y a quatre boutons sur l'écran LCD. Étape de réglage par l'écran: Étape 1. Après avoir touché le bouton Entrée pendant environ 2 secondes, l'appareil entrera en mode de réglage. Le réglage L'icône et l'index clignoteront. Étape 2.
- Page 34 User Manual Fonctionner sans batterie: Étape 1. choisissez d'abord le type de batterie, lorsqu'il n'y a pas de clignotement, sélectionnez Entrée pour choisir Exécuter sans batterie Pour le plomb acide: Étape 1. Choisissez d'abord le type de batterie, lorsque le plomb-acide clignotant, sélectionnez Entrée pour choisir Batterie au plomb Batterie Étape 2.
- Page 35 User Manual Courant de charge total (Iac+Ipv) paramètre Plage de réglage: 0A~110A Default: 110A MODEL: SNA5000WPV Réglage du courant de charge CA: Plage de réglage: 0A~110A Default: 30A L1 L2 L1 L2 Courant de charge du générateur paramètre: Plage de réglage: 0A~60A...
- Page 36 Par défaut: 54, 0V tension L1 L2 L1 L2 (Uniquement dans le type de batterie au plomb) MODEL: SNA5000WPV Réglage du courant de décharge total Plage de réglage: 0A~110A L1 L2 L1 L2 Par défaut: 110A Identifiant: Maximum courant de décharge...
- Page 37 User Manual Plage de réglage: VOLT: 40, 0-OnGrid EOD Volt par défaut: 42V Couper: Tension de coupure L1 L2 L1 L2 ou SOC, cela de SOC: SOC EOD 0-OnGrid pend sur TEOd Par défaut: 15% Plage de réglage: VOLT: couper Volt-58V L1 L2 L1 L2 Par défaut: 42V Eod: Fin de...
- Page 38 User Manual Fonction de charge CA: Réglage de la charge Plage de réglage: CA (Le processus de 1. DIS: désactivation de la charge réglage doit activer la fonction de charge CA, 2.TIM: Selon le temps; confirmer la valeur SOC 3. VOL: selon la tension de la complète de la batterie L1 L2 L1 L2 batterie;...
- Page 39 User Manual Plage de réglage: Désactivation de Alimentation l'injection (par défaut) Activer désactiver Valable L1 L2 L1 L2 uniquement lorsque Activation de l'injection L'hybride est activé Alimentation maximale pourcentage Uniquement valide lorsque l'injection est Plage de réglage: 0-100% activée le 0% (par défaut) L1 L2 L1 L2 pourcentage...
- Page 40 User Manual Plage de réglage: Activation PV hors réseau (par défaut) PV hors réseau L1 L2 L1 L2 activer désactiver Désactivation PV hors réseau Plage de réglage: Vert Fonction désactivée (défaut) L1 L2 L1 L2 Économie Vert Fonction activée: d'énergie Lorsqu'il est activé, si la Fonction activer lecture de la charge de...
- Page 41 User Manual Enregistrement d'erreur->Index des enregistrements ->>Enregistrer le message: (Année mois jour; Heure: Min: Sec; Code d'erreur) Erreur/Alarme L1 L2 L1 L2 Enregistrer Enregistrement d'alarme->Index d'enregistrement->>Message d'enregistrement: (Année: Mois: Jour; Heure: Min: Sec; Code d'alarme) CT grille externe (Dernière version uniquement) Plage de réglage: Désactiver (par défaut)/Activer L1 L2 L1 L2...
- Page 42 User Manual Réglage de la charge du générateur->type de contrôle de charge Plage de réglage: L1 L2 L1 L2 1. VOL (par défaut) 2.SOC Charge du générateur paramètre ->type de contrôle ->>valeur de contrôle Start Plage de réglage: VOL: 1. Tension de démarrage: 38, 4-52V;...
- Page 43 User Manual 5. Système de surveillance pour onduleur hybride ECO Les utilisateurs peuvent utiliser un dongle wifi/un dongle WLAN/un dongle 4G (disponible à partir de mars 2021 pour certains pays) pour surveiller le système de stockage d'énergie. Le site Web du moniteur est: server.luxpowertek.com L'application est également disponible sur Google Play et Apple APP Store (scannez deux barres de code pour télécharger l'application).
- Page 44 User Manual 6. Specifications Tableau 1 Spécifications du mode MPPT ONDULEUR MODÈLE SNA5000WPV SNA6000WPV (W)8000 (4000/4000) Max. Puissance du générateur photovoltaïque Tension d'entrée nominale PV(V) Nombre d'entrées MPPT indépendantes Plage de tension d'entrée PV(V) 100~480 Plage de tension MPPT(V) 120~385 Tension de démarrage(V)
- Page 45 User Manual charge<20% 44.0Vcc (réglable) Avertissement de courant continu faible Tension 20%≤charge<50% Avertissement Tension à charge<20%-1,2V (plomb-acide) charge ≥ 50% Avertissement Tension à charge<20%-3,6V Tension de retour d'avertissement CC faible Faible tension d'avertissement CC à charge (plombacide) différente+2V 42.0Vcc (réglable) charge<20% Coupure basse CC Tension de coupure à...
- Page 46 User Manual Tableau 3 Spécifications du mode ligne MODÈLE ONDULEUR SNA5000WPV SNA6000WPV Sinusoïdal (utilitaire ou générateur) Onde de tension d'entrée pour Tension d'entrée nominale(V) 230VCA 17170 VCA±7V (UPS); 90VCA±7V Faible perte de tension (appareils électroménagers) 180VCA±7V (UPS); 100VCA±7V Tension de retour à faible perte (appareils électroménagers)
- Page 47 User Manual Tableau 4 Spécifications du mode générateur MODÈLE ONDULEUR SNA6000WPV SNA5000WPV Tension nominale du générateur(V) Fréquence nominale du générateur(Hz) 50/60 Courant nominal d'entrée du générateur(A) Puissance d'entrée nominale du générateur(W) 7370 Courant nominal du générateur (A) pour le relais de dérivation Tableau 5 Protection/Spécifications générales...
- Page 48 User Manual 7. Liste de dépannage et d'erreurs Les défaillances sont principalement classées en 5 catégories, chacune se comportant différemment: Code Description Dépannage Redémarrez l'onduleur, si l'erreur persiste,contactez-nous Défaut de communicaton interne1 E000 (DSP&M3) E002 Bat sur Mode Échec Redémarrez l'onduleur, si l'erreur persiste, contactez-nous E003 Échec du CT Redémarrez l'onduleur, si l'erreur persiste, contactez-nous...
- Page 49 User Manual Code Description Dépannage Vérifiez si vous avez choisi la bonne marque de batterie Échec de communication avec la batterie W000 et si le câble de communication est correct, si l'avertissement existe toujours, contactez-nous Échec de communication avec le Vérifiez le câble de communication, si l'avertissement W003 compteur...
- Page 50 User Manual Note...
- Page 51 User Manual...
- Page 52 Lux Power Technology Co., Ltd Siège social: +86 755 8520 9056 www.luxpowertek.com Contactez - nous: info@luxpowertek.com 092.20024AB...
