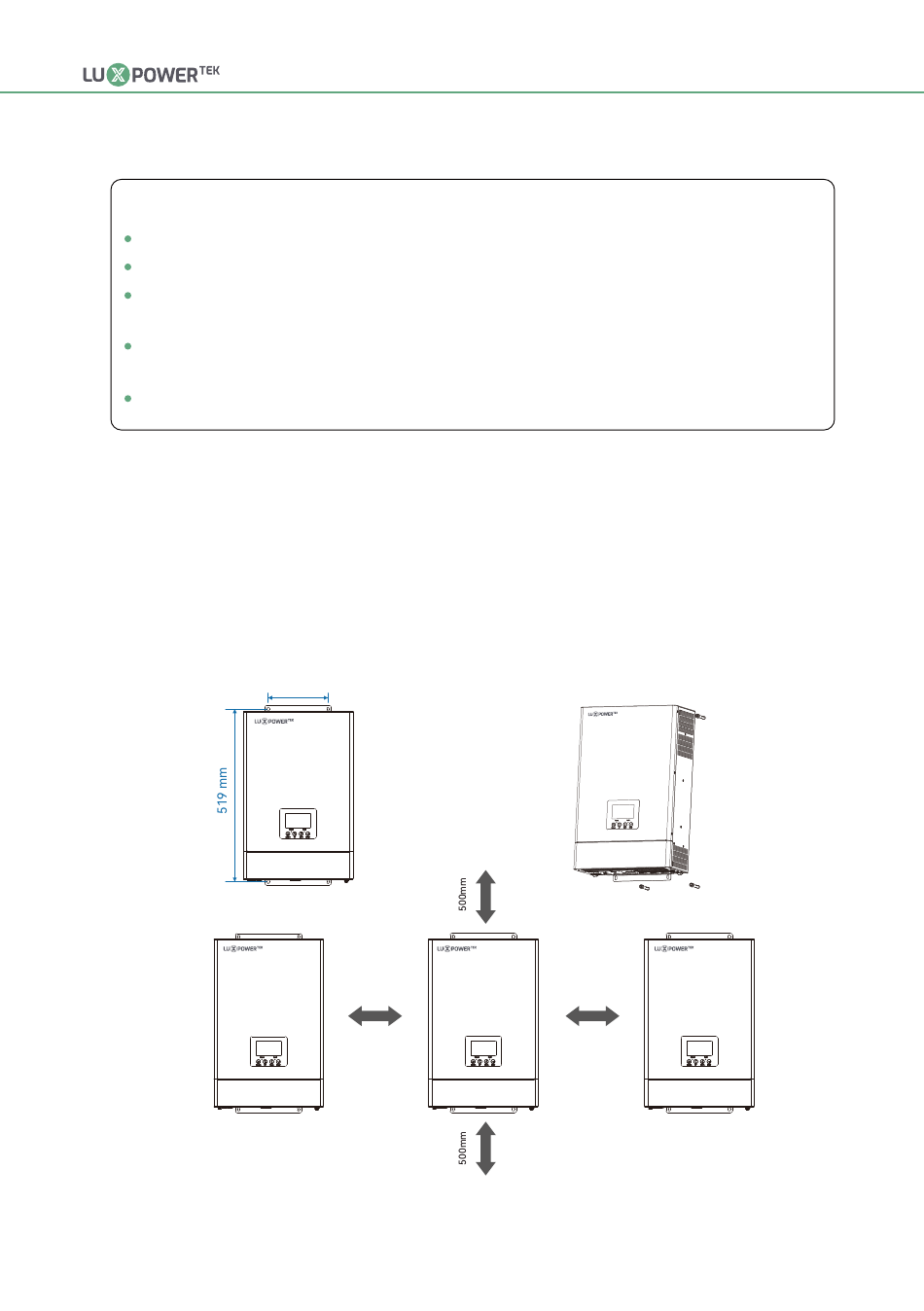

2.2 Montage de l'unité
Tenez compte des points suivants avant de sélectionner l'emplacement d'installation:
Monter sur une surface solide.
Ne montez pas l'onduleur sur des matériaux de construction inflammables.
Pour une bonne circulation de l'air afin de dissiper la chaleur, laissez un dégagement d'env.
20 cm de côté et env. 50 cm au dessus et en dessous de l'appareil.
La température ambiante doit être comprise entre 0°C et 55°C pour garantir un
fonctionnement optimal.
La position d'installation recommandée doit être collée au mur verticalement.
Étapes de montage de l'unité
Étape 1. Utilisez le support de fixation murale comme gabarit pour marquer la position des 4 trous, puis
percez 8 mm trous et assurez-vous que la profondeur des trous est supérieure à 50 mm.
Étape 2. Installez les tubes d'expansion dans les trous et serrez-les, puis utilisez les vis d'expansion
(emballéesavec les tubes d'expansion) pour installer et fixer le support mural au mur.
Étape 3. Installez l'onduleur sur le support de montage mural et verrouillez l'onduleur à l'aide des vis de
sécurité.
8
180 mm
200mm
User Manual
200mm
