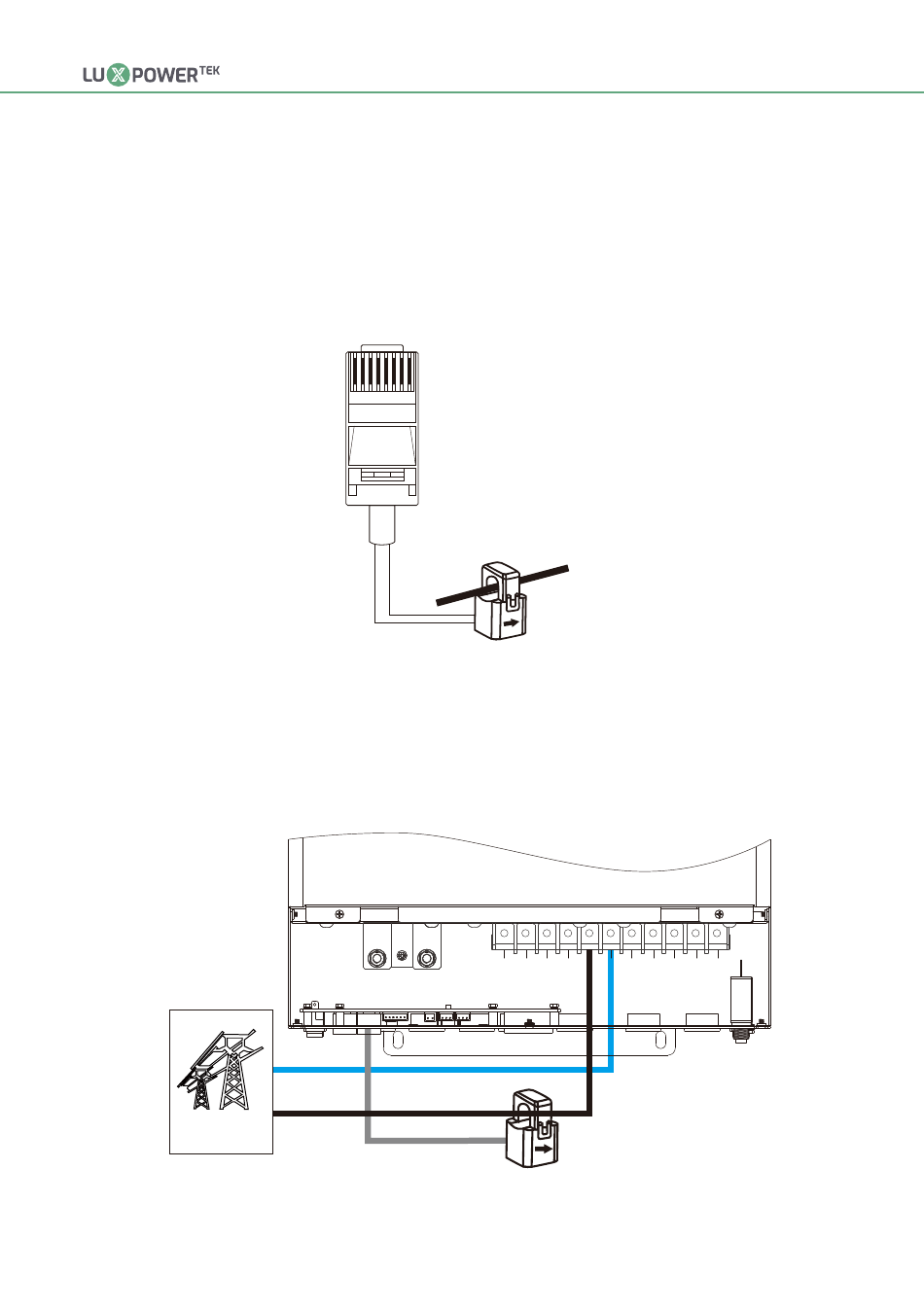

Veuillez vous référer au schéma de connexion pour les positions correctes du Grid CT et fixez le CT sur
les fils au point d'entrée de service dans le panneau de service principal. La flèche sur le CT pointe vers le
onduleur. (*** Une installation incorrecte du CT entraînera l'affichage d'informations et de fonctionnalités
incorrectes sur l'écran de l'onduleur ne fonctionnera pas correctement) Si le TC est dans le mauvais sens,
il existe une option que vous pouvez changez la direction du CT lors de l'appel de votre onduleur: CT
Direction Inversée dans l'onglet Avancé. Vous n'auriez pas besoin d'aller le changer physiquement.
Rapport de serrage CT
L'onduleur prend en charge 3 rapports de pince CT: 1000�1, 2000�1 et 3000�1. Le rapport CT des CT
dans le sac d'accessoires est de 3000: 1. Si vous utilisez un CT tiers, veuillez vous assurer que le rapport
CT en fait partie, et sélectionnez le réglage correct du rapport CT sur la page de surveillance de
l'onduleur ou sur l'écran LCD de l'onduleur.
