INSTALLATION
EMPLACEMENT DE L'APPAREIL
ENCASTRABLE
•
L'appareil doit être dans un foyer en maçonnerie
conforme au code ou un foyer à dégagement nul
éprouvé et homologué (UL-127, combustible solide).
Réparez tout dommage, le cas échéant, au foyer avant
l'installation.
•
Comme l'appareil encastrable recourt à un ventilateur
de circulation, nettoyez l'appareil, la tablette de fumée
et la cheminée avant l'installation.
•
Cet appareil de chauffage peut être installé dans une
chambre à coucher. Veuillez tenir compte de la quantité
importante de chaleur que produit cet appareil pour en
déterminer l'emplacement.
*841 mm
(33
po)

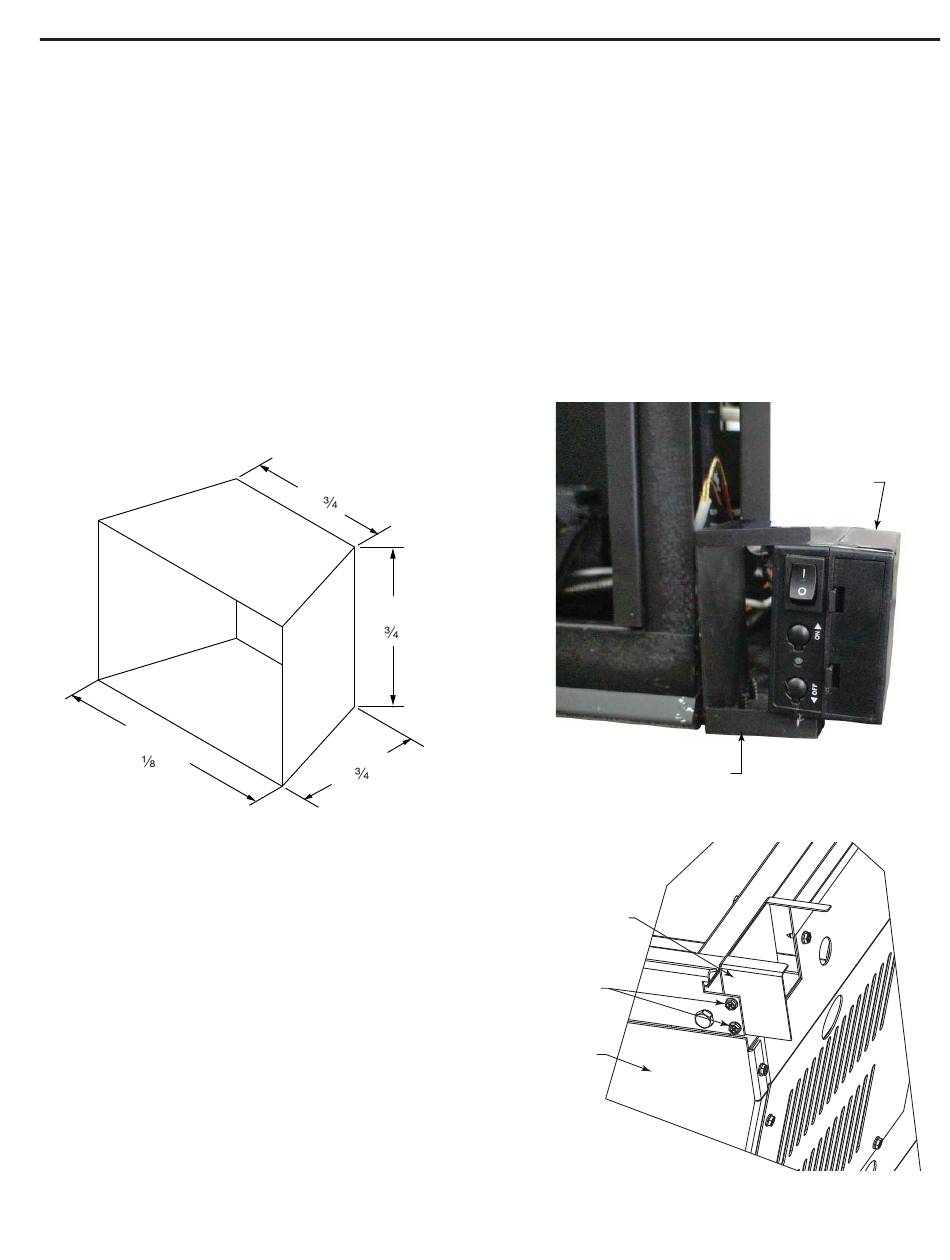

Figure 5 -
Ouverture minimales
20305684
629 mm
(24
po)
578 mm
(22
po)
426 mm
(16
po)
*822 mm (32
3
⁄
po) avec
8
centre de commande et le
support enlevé
Foyer encastrable au gaz série ICFDV40
DÉPOSE DU SUPPORT DE CENTRE DE
COMMANDE
Pour installer l'appareil encastrable dans un espace plus
petit, enlevez le support du centre de commande. Repor-
tez-vous aux pages 6 et 9 pour connaître les dimensions.
Si le support est retiré, il faut alors opter pour le petit
encadrement à trois côtés de 2 po de profondeur, modèle
ICF40S3B, pour monter le centre de commande. Repor-
tez-vous aux instructions de l'encadrement.
1. Retirez le centre de commande hors du support en le
glissant à l'extérieur vers la droite. Figure 6
2. Déposez l'unité avec soin sur son dos. Enlevez les deux
(2) vis qui retiennent le support à l'unité. Figure 7
Support du centre de commande
Figure 6
Support du centre
de commande
Retirer les vis
Bas de
appareil
Figure 7
Centre de
commande
FP2976
FP2980
9
