INSTALLATION DU FOYER ENCASTRABLE
AVERTISSEMENT
Seules les personnes détenant un permis de travail
en matière de conduites de gaz peuvent effectuer les
raccords nécessaires pour cet appareil.
ATTENTION
Un robinet d'arrêt manuel doit être installé en amont
de l'appareil. Le té union et le point de prise mano-
métrique à débouchure de 1/8 po NPT doivent être
installés en amont de l'appareil. Figure 17
NOTA : Le raccord de la conduite de gaz peut être effectué
à l'aide d'un tube rigide de 1/2 po ou un carneau fl exible
approuvé. Puisque certaines municipalités disposent de
codes locaux supplémentaires, il est recommandé de tou-
jours consulter votre autorité locale ainsi que la version la
plus récente du code national ANSI.Z223.1, NFPA54. Au
Canada, le code d'installation CSA-B149 (1 ou 2).
Un robinet d'arrêt manuel enregistré doit être installé en
amont de l'appareil. Le té union et le point de prise mano-
métrique à débouchure de 1/8 po NPT doivent être instal-
lés en amont de l'appareil. Figure 17
IMPORTANT : Installez le robinet de gaz principal (robi-
net d'arrêt d'équipement) à un emplacement accessible.
Le robinet de gaz principal allume ou éteint l'alimentation
de gaz au foyer.
Gaz naturel
Du compteur de gaz
(Pression de 4,5 po de colonne d'eau à 10,5 po de
colonne d'eau)
GPL (propane)
Du régulateur externe
(Pression de 11 po de colonne d'eau à 13 po de
colonne d'eau)
20305684
Vérifi ez les codes du bâtiment pour toute exigence spé-
ciale quant à l'emplacement du robinet d'arrêt d'équipe-
ment relié au foyer.
Appliquez légèrement l'enduit d'étanchéité des joints de
conduit aux fi letages mâles. Ceci empêchera l'excédent
d'enduit de pénétrer le conduit. La présence d'enduit
d'étanchéité dans le conduit peut provoquer un blocage
au niveau des vannes du système de brûleur.
Nous recommandons l'installation d'un collecteur de sé-
diment/point de purge dans la conduite d'alimentation tel
qu'illustré à la Figure 17. Placez le collecteur de sédi-
ment/point de purge à un endroit facilement accessible
pour le nettoyage. Installez le système de conduites entre
l'alimentation de gaz et le système de brûleur. Placez le
collecteur de sédiment/point de purge où le sédiment ne
risque pas de geler. Le collecteur de sédiment fi ltre toute
l'humidité et les contaminants afi n de prévenir leur entrée
dans le système de commande des gaz du brûleur. Si
le collecteur de sédiment/point de purge n'est pas bien
installé, le fonctionnement du système de brûleur pourrait
être affecté.
Utilisez un enduit d'étanchéité pour joints de tuyau
pouvant résister aux gaz de pétrole liquéfi és (GPL).
Conduite de gaz
fl exible approuvée
est fourni

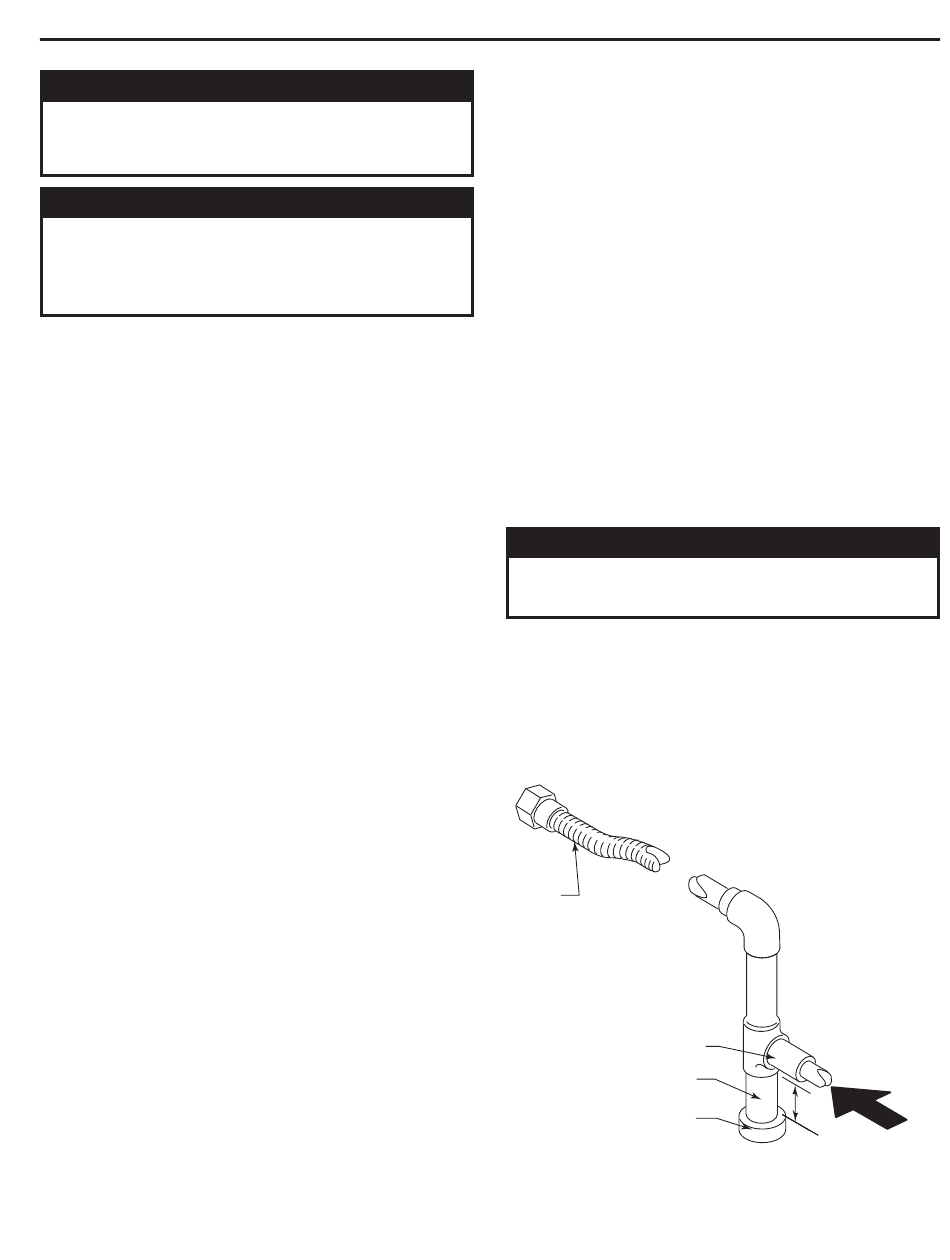

Figure 17 -
Raccord de gaz
Foyer encastrable au gaz série ICFDV40
ATTENTION
Joint en T
Mamelon de tuyau
Couvercle
3 "
M i
n i m
u m
17
