Foyer encastrable au gaz série ICFDV40
L'INSTALLATION DE BRIQUES
RÉFRACTAIRES
IMPORTANT: Le foyer doit avoir un kit de panneau de
brique ou panneau de porcelaine approuvé installé avant
l'opération.
Figure 21
1. Retirer les panneaux et supports de panneau de
l'emballage.
2. Enlever les deux vis (2) de chaque côté du bord avant
de la chambre de combustion.
3. Installez un (1) support de la face avant de chaque
côté avec les vis retirées à l'étape 2.
4. Installez soigneusement le panneau arrière, avec
l'encoche vers le haut. REMARQUE: Le panneau
arrière ne va pas rester en place jusqu'à ce que les
côtés sont installés et fi xés.
Doublure de
brique gauche
Haute- brique
le support de
retenue
Avant de
briques de
retenue

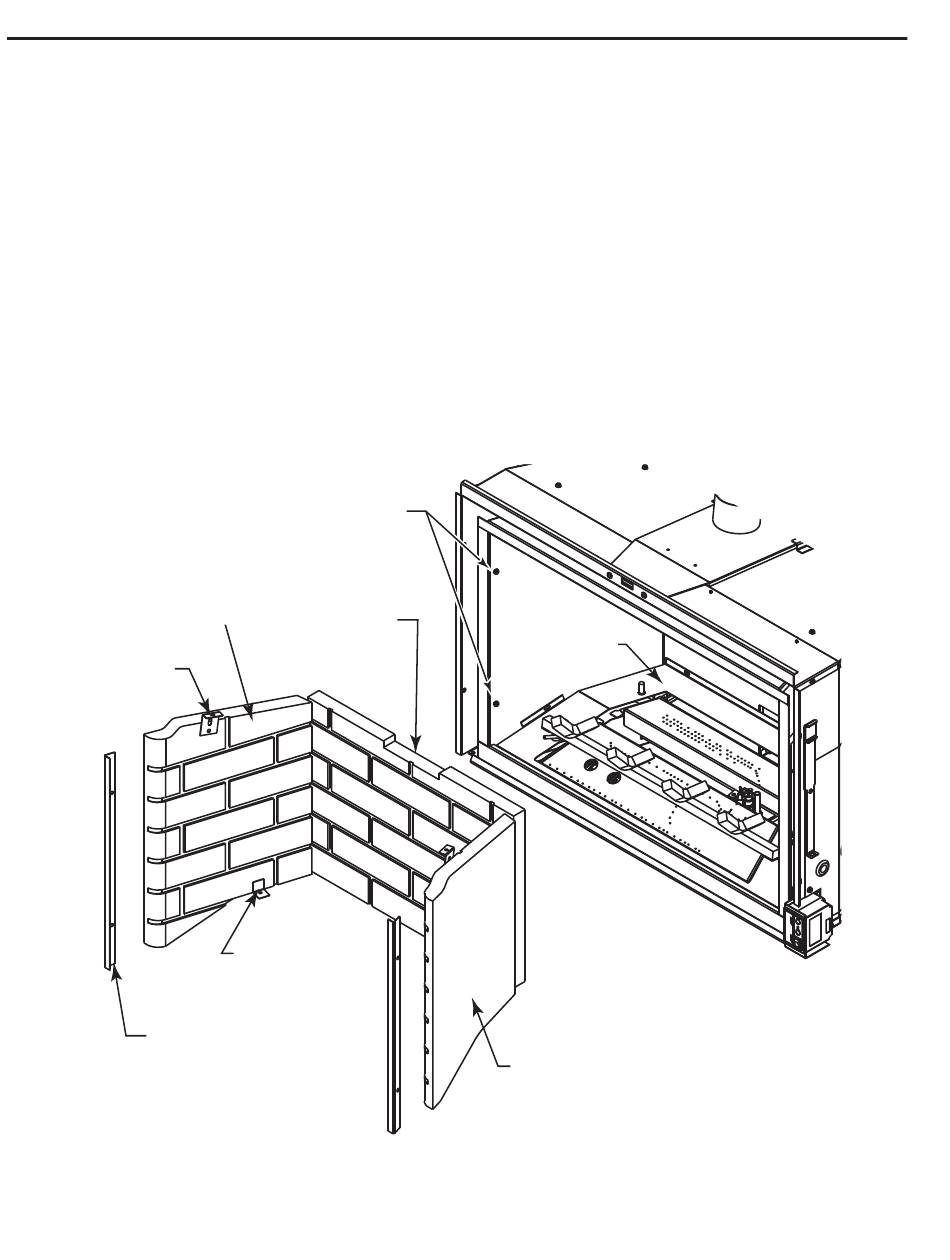

Figure 21 -
Firebrick installation
20
Retirer la vis
Panneau arrière
Brique avec
Notch
Abaissez la
brique support
de retenue
L'INSTALLATION DE BRIQUES RÉFRACTAIRES
5. Installez soigneusement les panneaux latéraux droit
et gauche en place en s'assurant que le bord avant
du panneau est derrière le support avant.
6. Utilisation de vis auto-perceuses, installez le support
de panneau supérieur (avec deux (2) trous et fente)
dans le haut de la chambre de combustion interne
avec le côté long vers le bas. REMARQUE: Pour
éviter le stress et la fi ssuration possible, les supports
de panneau doivent seulement être en contact avec
des panneaux ne pas trop serrer.
7. Utilisation de vis auto-perceuses, installer le support
de panneau de fond (plus petit support) à la base
avec le support centré sur le panneau.
8. Répétez les étapes 6 et 7 pour l'autre côté.
Connect-
ez-vous Aide
Doublure de
brique droite
20305684
