CONTRÔLE D'OPÉRATION PAR ÉCRAN TACTILE
Puisque ce contrôleur possède un système de
surveillance sensible à la température, il est
nécessaire de permettre à ce système de se
stabiliser avec la température ambiante de la
pièce avant qu'une valeur exacte de la tempé-
rature de la pièce soit affi chée.
AVERTISSEMENT
Éteindre le foyer (à l'interrupteur principal) si
vous prévoyez être absent de votre résidence
pour une longue durée. Ne rien déposer sur la
surface supérieure du transmetteur.

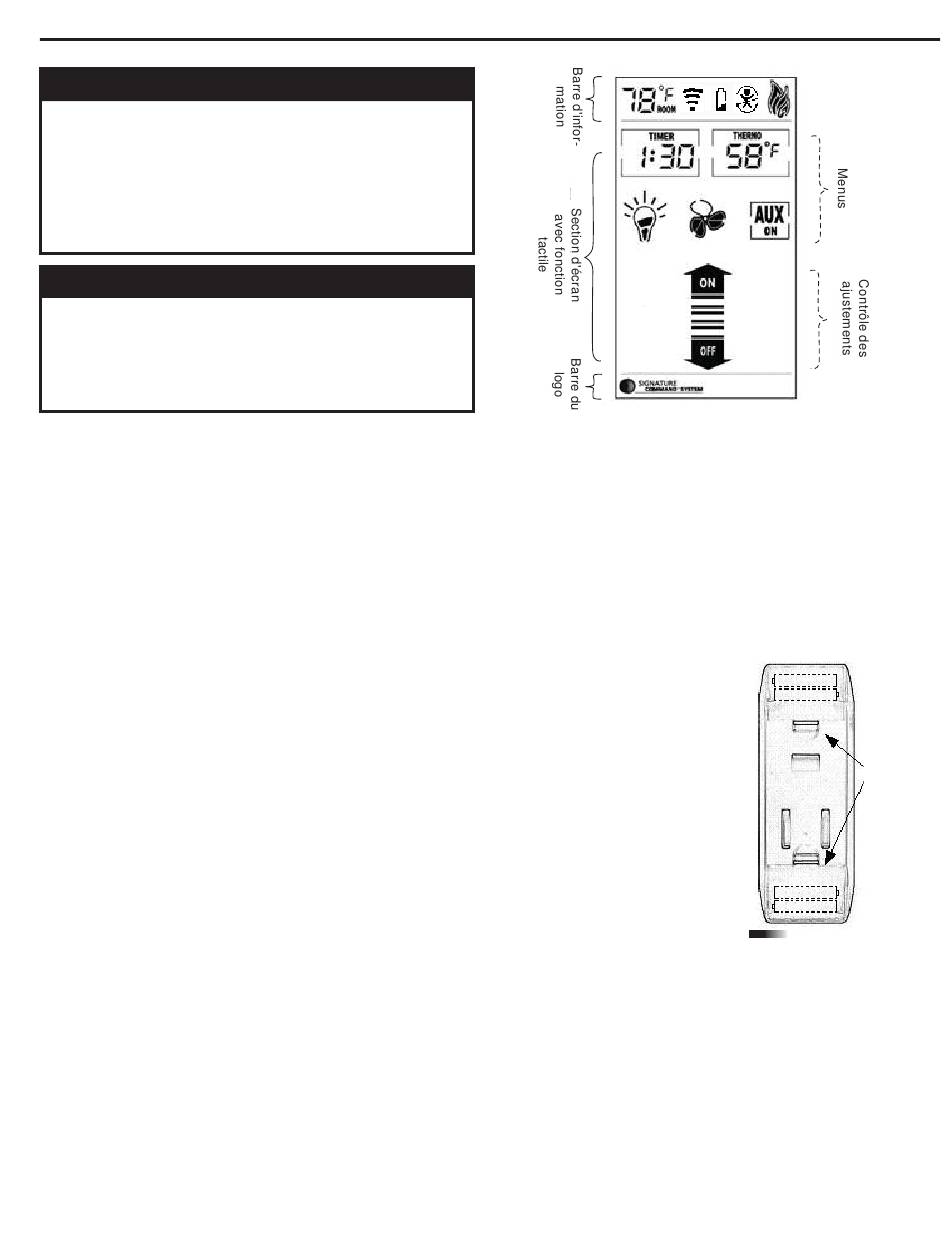

Aires de fonction de l'écran ACL
Figure 36 indique l'écran du TSFSC ACL
Barre d'information
La barre d'information indique la température de la pièce,
l'icône radio ''envoi du signal'', l'icône indiquant le faible
niveau des batteries, l'icône de la protection parentale
l'icône représentant une fl amme. Cette section de l'écran
ne possède pas de fonctions tactiles.
•
La température de la pièce sera toujours indiquée lors
de la mise en marche. La température sera indiquée si
elle se trouve à l'intérieur de la plage de 40 degrés F à
99 degrés F. Bas (LO) et Haut (High) seront affi chées
si la température se trouve plus basse que 40 degrés
F ou plus haute que 99 degrés F respectivement.
•
L'icône radio est indiqué lorsque le transmetteur émet
un signal.
•
L'icône indiquant le faible niveau des batteries sera
indiqué lorsque le voltage des batteries sera bas.
•
L'icône indiquant la protection parentale sera démontré
lorsque que cette fonction sera activée.
•
L'icône représentant la fl amme indique la hauteur de
la fl amme actuelle – arrêt (Off), basse (Low), moyenne
(Medium) et haute (High).
Section d'écran avec fonction tactile
La section de l'écran avec fonctions tactiles contient tous
les boutons permettant de contrôler le transmetteur. Vous
y trouverez deux sections principales : les menus et les
fl èches de navigation. Le rétro éclairage bleu de fond
d'écran restera activé pour une durée de 8 secondes si
aucune touche n'est activée.
•
Les menus incluent : Minuterie (Timer), mode thermos-
tat (Thermo), lumière (light), souffl ante (fan) et auxiliaire
(AUX – Contrôle du brûleur arrière)
• Les fl èches d'ajustement incluent : Marche (On) vers
20305684
NOTA
Foyer encastrable au gaz série ICFDV40
Aire des fonctions de l'écran ACL
le haut et Arrêt (Off) vers le bas. La fonction par défaut
permet l'ajustement de la hauteur de la flamme.
Lorsqu'un bouton de contrôle de menu est activé, les
boutons Marche (On)/Arrêt (Off) deviendront tempo-
rairement des contrôles d'ajustement permettant la
sélection d'item. Une fois l'ajustement complété, les
boutons Marche (On)/Arrête(Off) retourneront à leur
fonction par défaut soit l'ajustement de la hauteur de
la fl amme.
Barre du logo
La barre du logo contient le logo
représentant la marque : Signa-
ture Command System.
Démarrage et programmation
Installation des batteries
Figure 38
Le transmetteur sans fi l possède
deux compartiments à batteries
situés à chaque extrémité du
transmetteur. Assurez-vous
de remplacer les quatre (4)
batteries au même moment.
Pour installer les batteries :
1. Appuyer vers le bas sur l'onglet de porte et tirer pour
enlever la porte donnant accès aux batteries.
2. Installer les batteries en suivant les indications inscrites
dans les compartiments à batteries.
3. Fermer la porte d'accès aux batteries en engageant la
porte en place.
4. Une fois les quatre (4) batteries installées, le transmet-
teur prendra 5 secondes à s'initialiser et il sera ensuite
près pour utilisation.
5. Les batteries devraient être remplacées à tous les douze
(12) mois ou lorsque l'icône représentant le faible niveau
des batteries est indiqué en fonction.
Figure 37
Onglets de
la porte de
batteries
Figure 38
29
