Introduction
L'application multi-PID est destinée à être utilisée avec un
maximum de 2 applications de commande PID déterminées
par l'utilisation d'une entrée numérique ; elle est
généralement utilisée avec des pompes et des ventilateurs
pour maintenir une consigne souhaitée. Avec la commande
PID, le convertisseur de fréquence reçoit une référence à
partir d'une console, d'entrées analogiques ou de données de
bus de terrain. Il utilise également une sonde analogique qui
mesure le flux, la température et la pression du système,
désignés par le terme rétroaction. Le convertisseur de
fréquence prend le signal de rétroaction et le compare à la
consigne. De là, en fonction du gain, du temps intégral et du
temps dérivatif, il corrige la vitesse du moteur pour obtenir la
consigne et la maintenir, sans composants supplémentaires.
Pour le variateur, il offre la possibilité d'avoir 2 emplacements
de commande et de référence avec 8 entrées numériques,
2 entrées analogiques, 3 sorties de relais, 1 sortie numérique
et 2 sorties analogiques programmables. La commande du
moteur est personnalisable selon la commande de fréquence
ou de vitesse, et la courbe V/Hz peut être programmable. Les
protections du variateur et du moteur peuvent être
programmées pour exécuter des actions définies. Ci-dessous
une liste des fonctionnalités supplémentaires disponibles en
plus de celles des applications standard et à ventilateurs et
pompes multiples proposées dans l'application multi-PID.
Sélectionner l'application multi-PID dans le menu P21.1.2.
L'application multi-PID comprend toutes les fonctions de
l'application à ventilateurs et pompes multiples et des
fonctions supplémentaires :
La deuxième commande PID
●

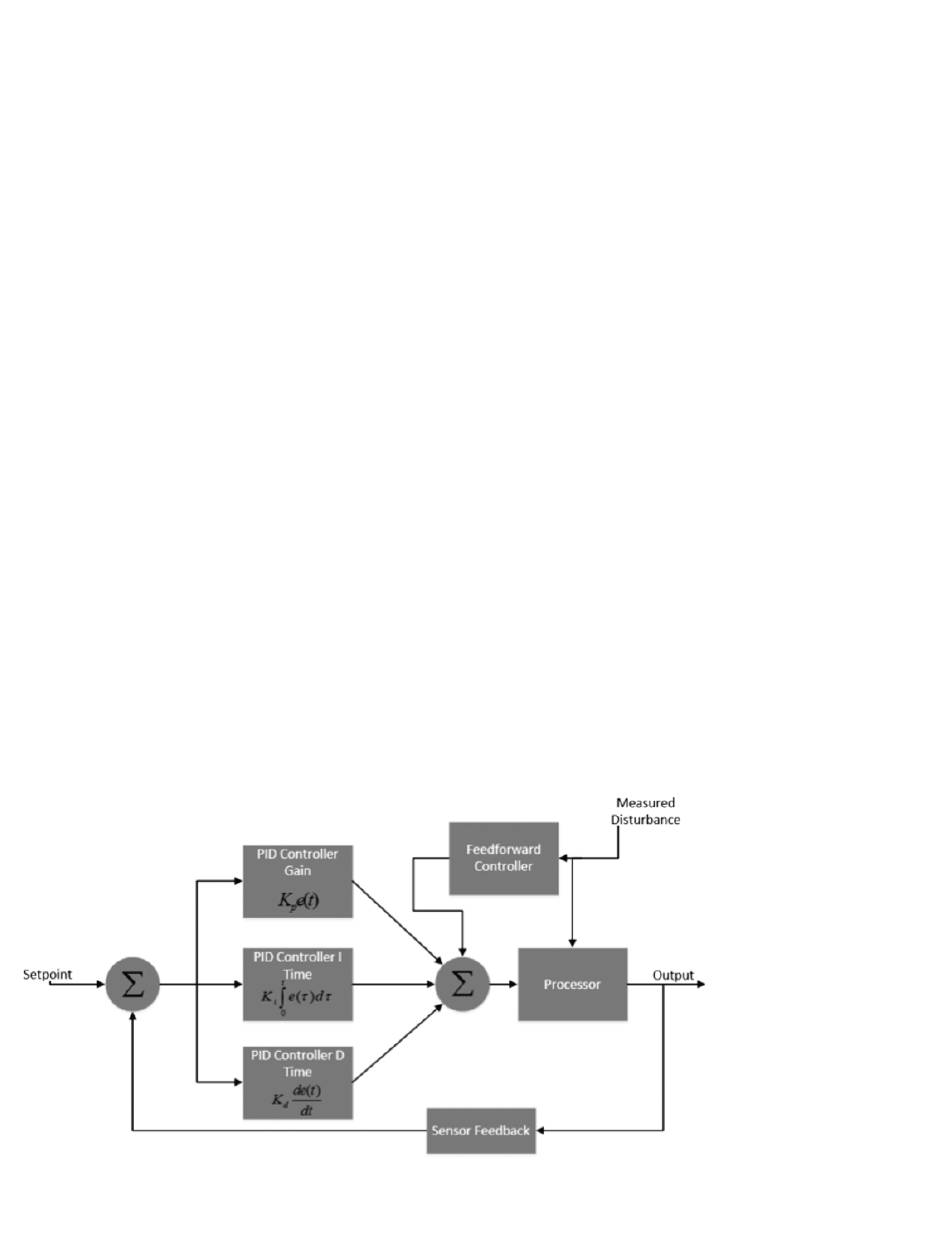

Figure 38. Organigramme du contrôleur PID
82 Convertisseurs de fréquence PowerXL gamme DG1
Commandes E/S
Programmation « Terminal à fonction » (TTF)
●
La technique de programmation des entrées numériques du
variateur DG1 consiste à utiliser la programmation « Terminal
à fonction », qui est composée de plusieurs fonctions
auxquelles une entrée numérique est attribuée. Les
paramètres du variateur sont définis avec des fonctions
spécifiques, en définissant l'entrée numérique et le slot dans
certains cas, selon les options disponibles. Pour l'utilisation
des entrées des cartes de commande du variateur, elles sont
désignées de DigIN:1 à DigIN:8. Lorsque d'autres cartes
d'option sont utilisées, elles sont définies comme
DigIN:X:IOY:Z. Le X indique le slot dans lequel la carte est
installée, qui sera A ou B. IOY détermine le type de carte,
IO1 ou IO5. Le Z indique l'entrée utilisée sur la carte d'option
disponible.
Programmation « Fonction à terminal » (FTT)
●
Le concept des sorties de relais et de la sortie numérique du
variateur DG1 consiste à utiliser la programmation « Fonction
à terminal ». Il se compose d'une borne, qu'il s'agisse d'une
sortie de relais ou numérique, auquel un paramètre est
assigné. Différentes fonctions peuvent être affectées à ce
paramètre.
Les paramètres de l'application multi-PID sont expliqués à
partir de la page 150 du présent manuel, « Description des
paramètres ». Les explications sont classées dans l'ordre
des numéros des paramètres.
