Installation - Construction existante (suite)
5

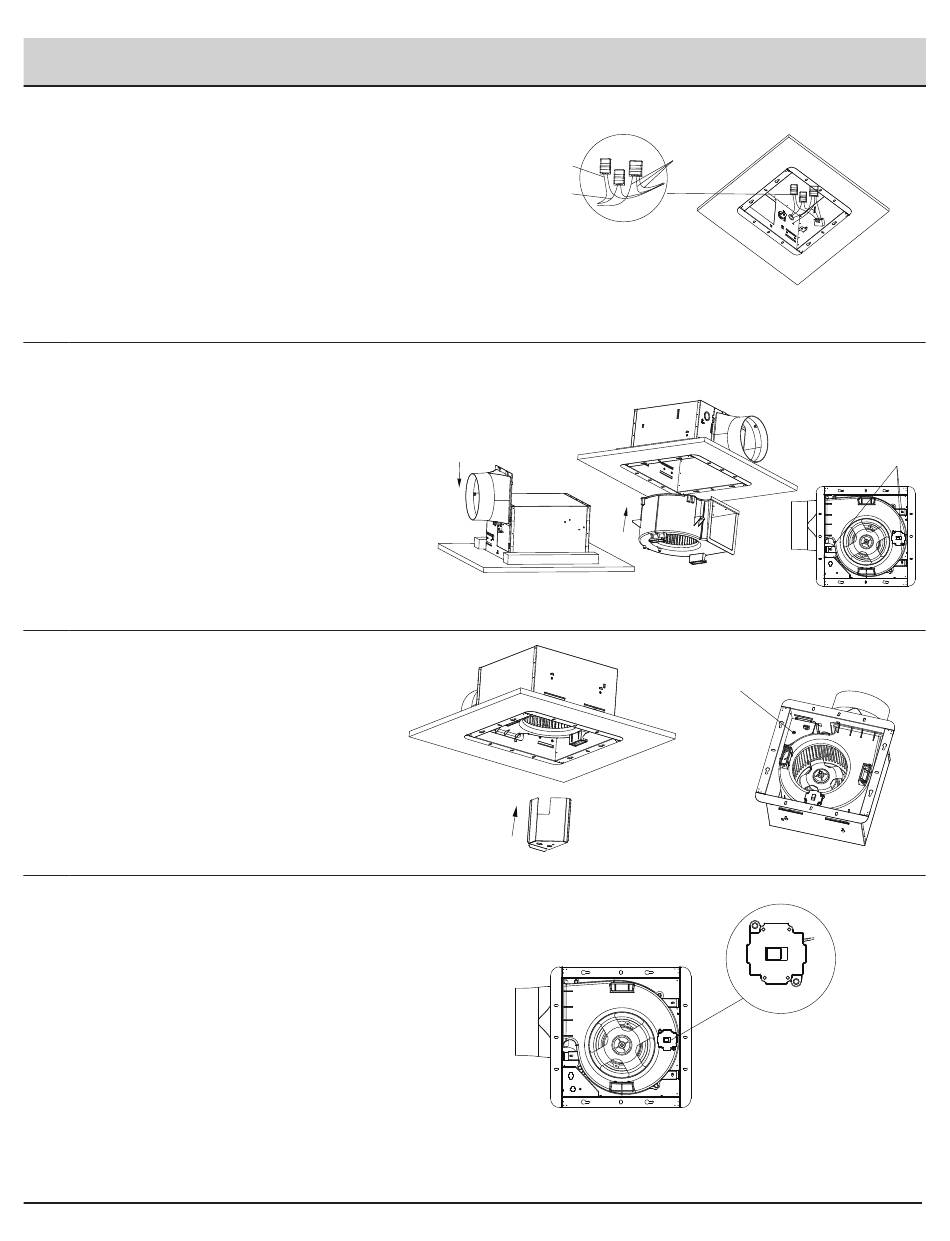

Connecter les fils de la maison et du ventilateur.
Enlever l'écrou du fil domestique de 120 V CA.
Utilisez le connecteur rapide à 3 broches (H) et le connecteur rapide
à 2 broches (I) pour fixer les fils de la maison de 120V CA aux fils du
ventilateur comme indiqué dans le schéma de câblage de la page 3.
Repoussez délicatement les fils connectés dans le boîtier du
ventilateur de câblage (A).
Rattacher l'écrou de l'intérieur du boîtier (A) et s'assurer que les fils
et les bornes se trouvent dans le compartiment de câblage du boîtier
du ventilateur (A).
6
Installez la sortie d'air et la partie moteur du ventilateur
Du côté du grenier, installez le connecteur de conduit sur le boîtier en
l'alignant avec les languettes pour le fixer en place. Figure 1.
Du côté de la pièce, placez le moteur du ventilateur dans le
boîtier situé dans le plafond. Figure 2.
Fixez le moteur du ventilateur en place dans les trous de vis
à l'intérieur du boîtier. Figure 3.
7
Installer le couvercle du câblage
Replacez le couvercle du câblage dans le boîtier et
fixez-le avec une vis.
8
Sélectionnez le débit d'air
Sélectionnez le débit d'air souhaité (80 CFM ou 100 CFM) en
faisant glisser l'interrupteur à bascule au bas du boîtier (A).
Noir
Blanc
①
10
Vert
serrer les vis
②
serrer les vis
80 110
③
