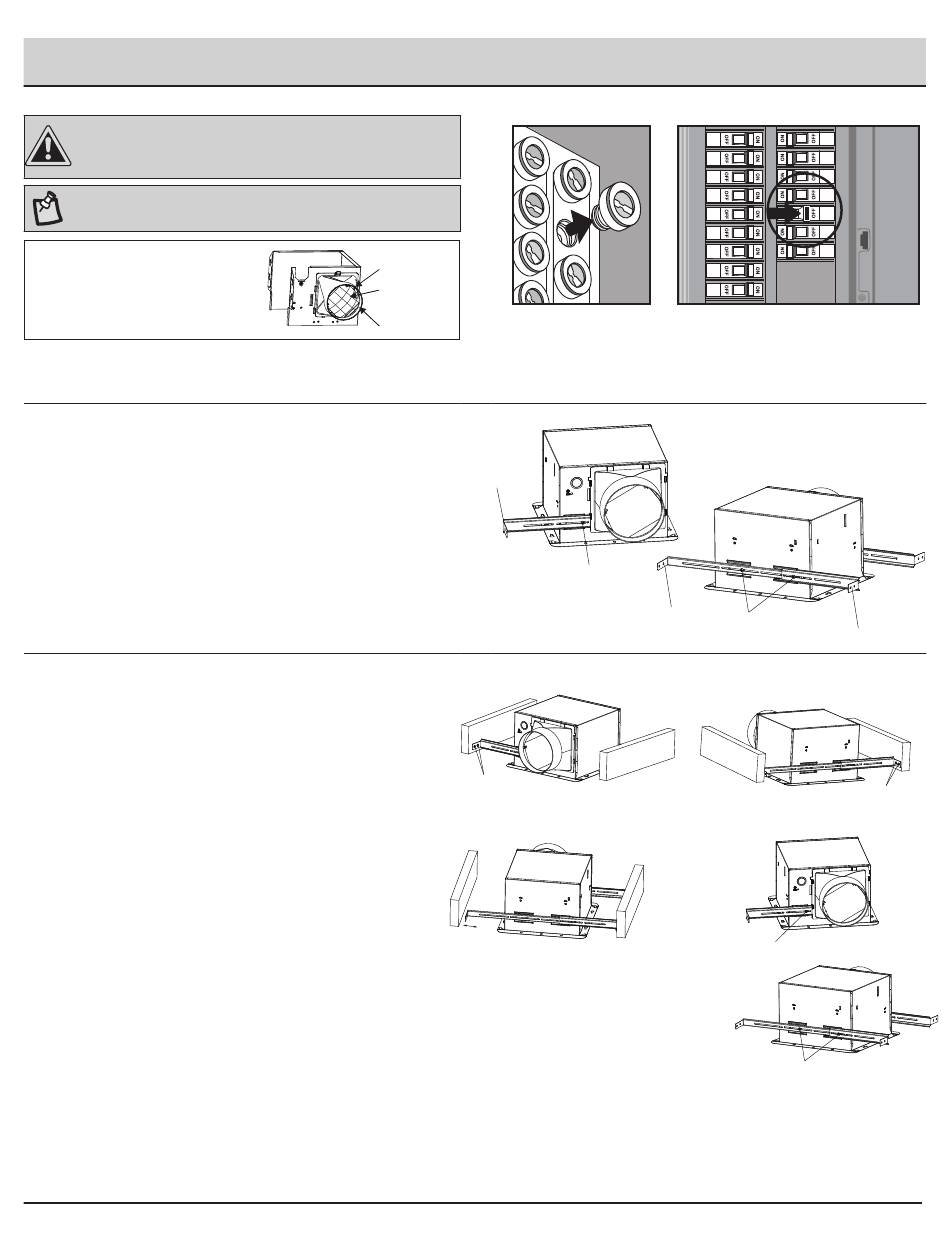

Installation - Nouvelle construction avec support flexible
ATTENTION:
Assurez-vous que le courant est coupé
au panneau de service avant de commencer l'installation.
Portez des gants pendant l'installation pour aider à
protéger vos mains contre les blessures.
NOTE: Montage au plafond uniquement.
IMPORTANT:
Veuillez retirer le ruban adhésif, qui
protège le clamp pendant l'expédition
et l'installation, de l'adaptateur de
conduit comme indiqué ci-dessous.
1
Installer le support flexible
Insérer le support flexible court (C) dans le boîtier du ventilateur
(A) (côté sortie d'air), puis fixer la vis courte (F) dessus.
Sur le côté opposé du boîtier, alignez le support de flexion long
(D) et le support de flexion court (C) et fixez-les avec des vis
courtes (F). Étendez les deux supports.
2
Installer le boîtier du ventilateur sur
le tableau arrière
Fixer le support flexible court (C) du côté de la sortie d'air
au tableau arrière à l'aide de la longue vis (E). Fixez
ensuite le support flexible court (C) du côté opposé au
tableau à l'aide de la longue vis (E).
Ajuster la position du support long flex(D) en fonction de
la distance entre les deux traverses, fixez le support long
flex(D) sur la traverse à l'aide des vis (E).
Utilisez les vis courtes (F) pour verrouiller les supports
de flexion en place.
Adaptateur
Amortisseur
Ruban adhésif
C
traverse
E
①
③
6
F
D
F
traverse
C
E
②
F
④
F
