Installation - Construction existante
3

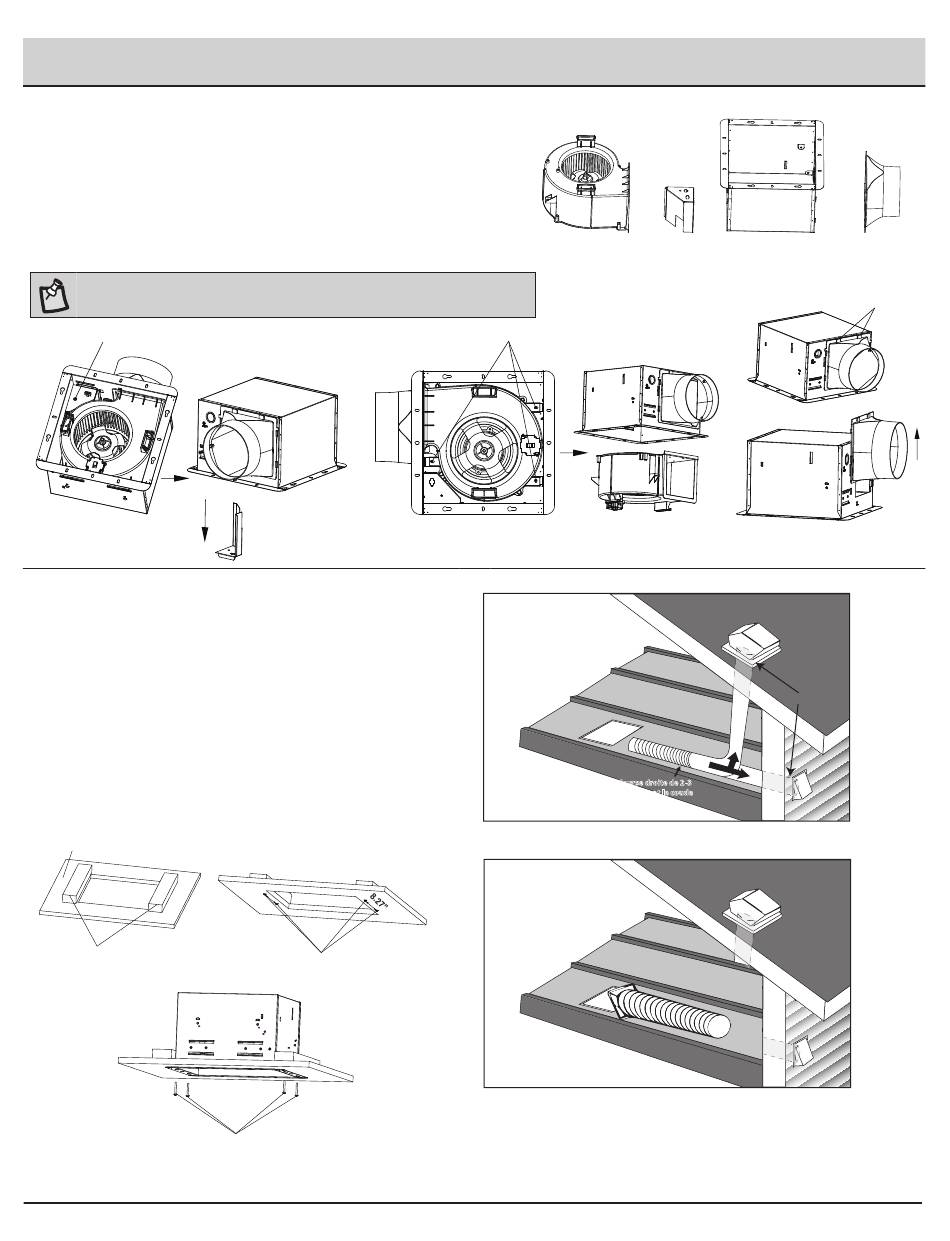

Retirer le connecteur du conduit et le cache-fil
Pour retirer le cache-fil (AA), repérez la vis située à l'intérieur du
boîtier qui fixe le cache-fil. Retirez la vis.
Pour retirer le moteur du ventilateur, repérez les deux vis situées sur
les côtés opposés du moteur et retirez-les.
Pour retirer le Connecteur de conduit (BB), tirez vers le haut sur le
loquet à doigt. Faites glisser le Connecteur de conduit (BB) vers le
haut pour le retirer du boîtier du ventilateur (A).
REMARQUE: Placez les vis sur le côté pour les utiliser lors d'une étape ultérieure.
desserrer la vis
①
4
Installation du boîtier du ventilateur
Raccordez un conduit circulaire de 6 po (non fourni) et un
évent au connecteur de conduit. Fixez-le à l'aide de ruban
adhésif (non fourni) ou d'un collier de serrage (non fourni)
pour sécuriser la connexion et la rendre étanche à l'air.
Placez le conduit connecté sur le plafond.
Placez deux morceaux de bois à l'intérieur du trou
prédécoupé de chaque côté. Du côté de la pièce, fixez les
deux pièces de bois au plafond à l'aide de vis. Figure 3 et 4.
Placez le boîtier du ventilateur (A) à l'intérieur du plafond
par le trou.
Fixez le boîtier (A) au plafond avec les vis du côté de la pièce.
Ventilation Fan
③
Les bois
⑤
④
E
Moteur de
ventilateur
desserrer la vis
②
Course droite de 2-3
Course droite de 2-3
pieds avant le coude
pieds avant le coude
①
②
9
Please contact 1-855-HD-HAMPTON for further assistance.
cache-
Boîtier
fil (AA)
loquet de doigt
③
Chapeau de toit
(avec registre
intégré)
Calfeutrer la
terminaison
au conduit
OU
Capuchon
mural
(avec
clapet
intégré)
HOMEDEPOT.CA
Connecteur de
conduit (BB)
