FIELD TEST DEVICE - LoRaWAN Europe - Guide utilisateur / User guide version V2.0.0
2. DESCRIPTION PRODUIT

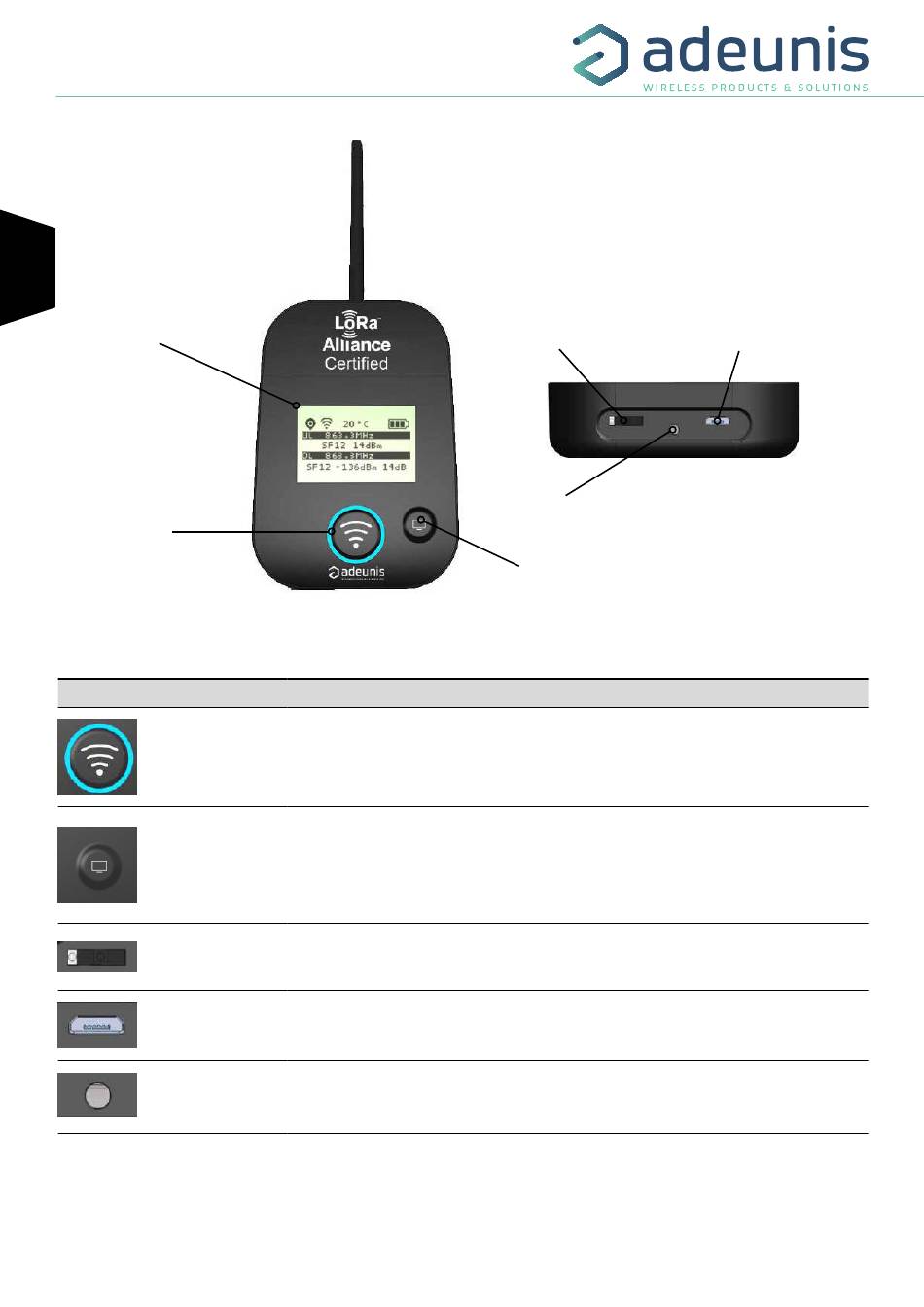

2.1. Interface utilisateur
FR
Ecran LCD
Bouton poussoir 1
2.2. Description des boutons
Interface opération
Bouton poussoir 1
Bouton poussoir 2
Commutateur ON/OFF
Connecteur micro-USB
Indicateur de charge
2.3. Description des capteurs
Le produit dispose également de deux capteurs embarqués : un capteur de température et un accéléromètre. Ce dernier, si la fonction est acti-
vée, envoie une trame lors de la détection d'une importante vibration (en secouant l'appareil par exemple).
Vue face
Ce bouton permet de réaliser une transmission radio en mode manuel.
Dans l'écran PER, un appui long permet une remise à zéro des compteurs.
Un appui simultané sur le bouton poussoir 1 et 2 verrouille le bouton poussoir 1 ce qui entraine la
désactivation de l'accéléromètre et force le FTD en émission périodique.
Ce bouton permet la gestion de l'écran LCD.
•
Lorsque le rétro-éclairage du LCD est éteint, un appui permet d'activer le rétro-éclairage.
•
Lorsque le rétro-éclairage du LCD est allumé, chaque appui permet de faire défiler les différents
écrans disponibles sur le produit.
Un appui long sur ce bouton permet d'afficher l'écran de configuration.
Le commutateur ON/OFF permet de démarrer ou d'éteindre le produit. Le basculement du commuta-
teur vers la droite démarre le produit.
Le connecteur micro-USB permet la charge du produit ou la configuration du produit.
La LED de charge donne l'état de charge du produit.
Commutateur ON/OFF
Indicateur de charge
Bouton poussoir 2
Connecteur Micro USB
Vue dessous
